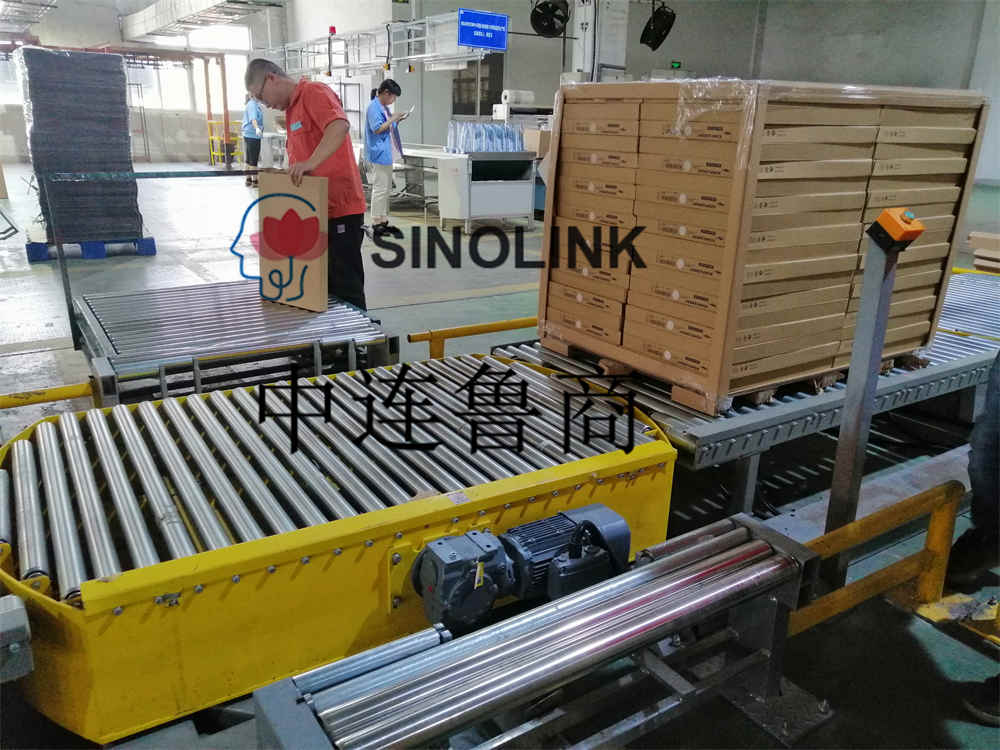

全自動イケアホーム紙パレット物流搬送包装包装システム

1.2、梱包材:

1.LLDPEストレッチフィルム;

2. 厚さ: 20-35μm 最大外径: 240mm 紙管内穴: Ø76mm 紙管。

1.3、その他の指示:

積み込みの方向は、フォークリフトが積み降ろししやすい方向にする必要があります。

商品をカートンに入れて紙パレットにパレット積みする (IKEA システム)。

上部フィルムとコーナー保護は需要者が手動で加工して追加および固定します。パレットのタイプは付録に示されています。

貨物全体の寸法は付録 2 に示されています。

1パレットの貨物の最大重量は400kgです。

1.4、実装機能:

 商品は手動で自動コンベアに押し込まれて積み込まれます。積み込むとき、オペレーターは、過度の速度差による用紙トレイの下隅の損傷を防ぐために、商品の速度を制御する必要があります。

荷重の方向については、技術スキーム図を参照してください。

手動積載トロリーは需要者によって準備され、サプライヤーの機器が需要者のトロリーに完全にドッキングできるように設計計画をサプライヤーと交渉する必要があります。

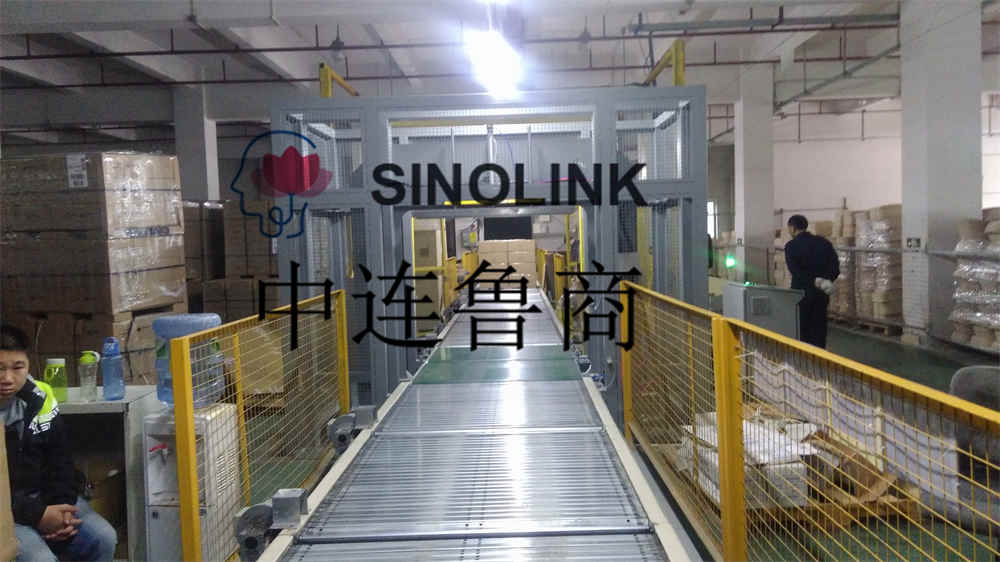

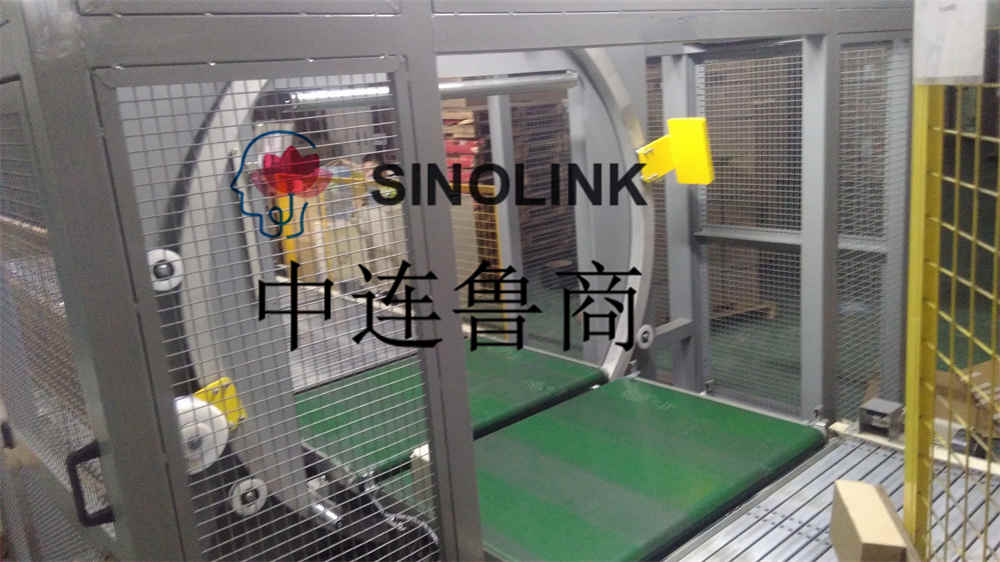

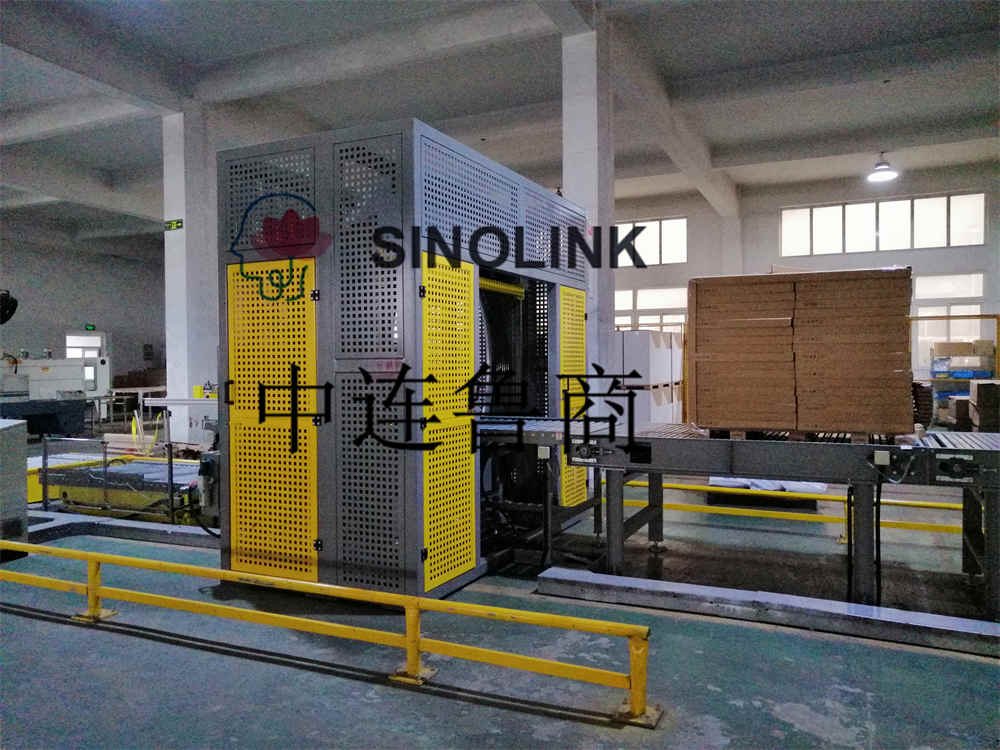

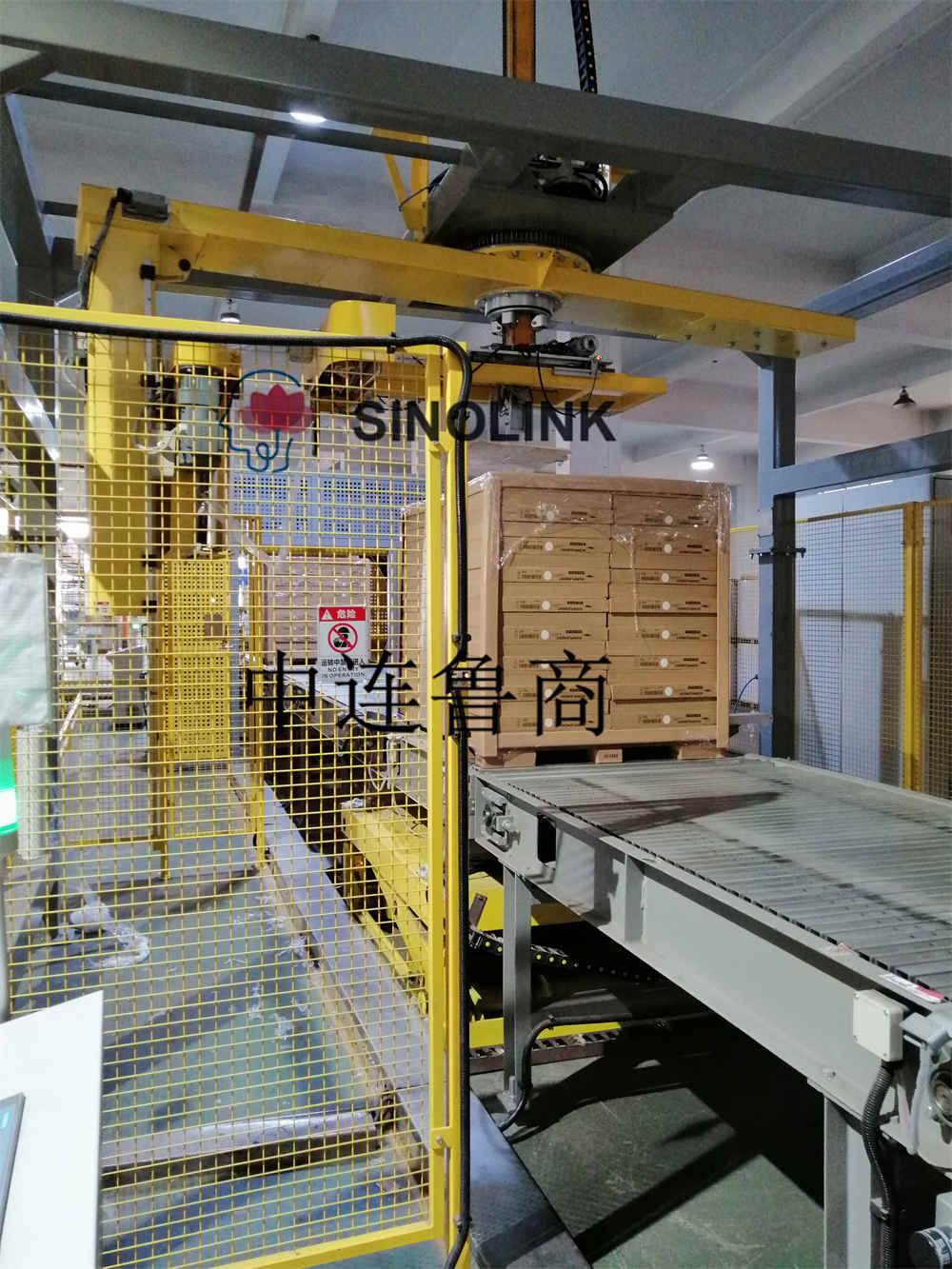

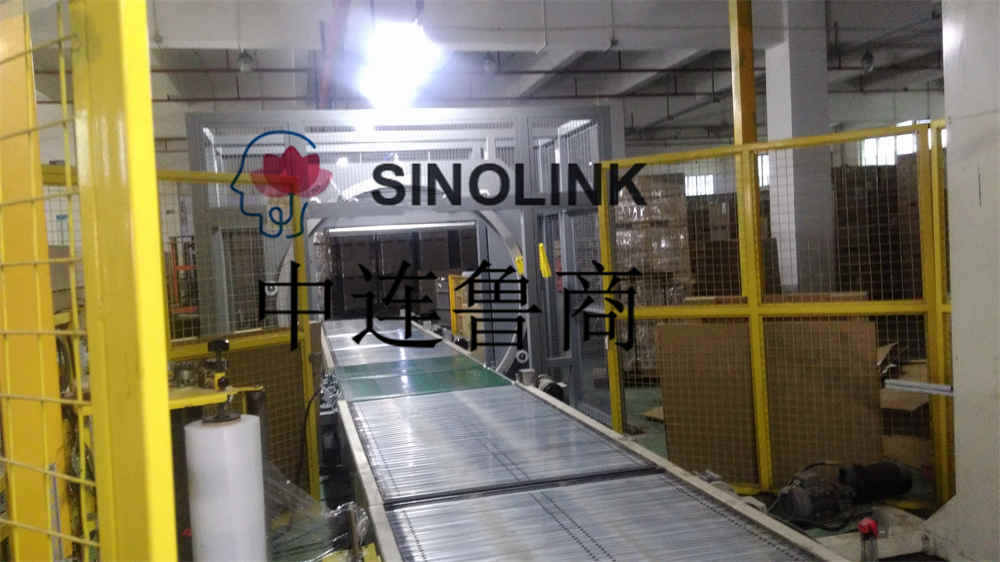

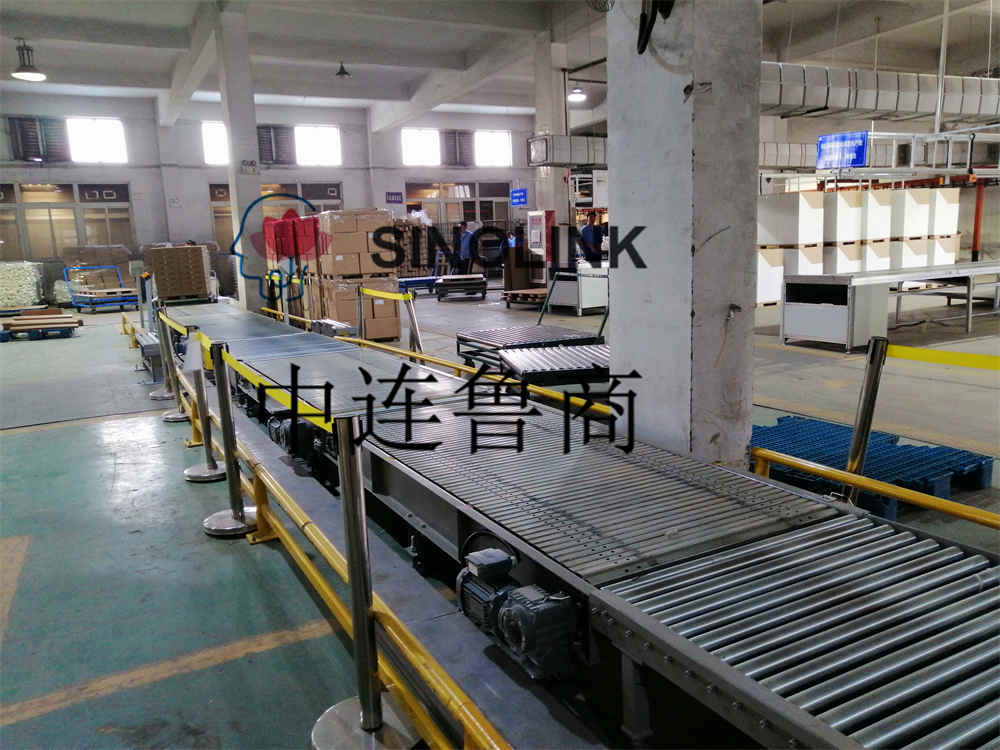

需要側フロントエンド 6 ラインの原料入庫 (商品の各ラインは異なります) ——— ターンテーブルコンベア (手動の無動力ローディングトロリーにより自動コンベアに手動で押し込まれます) ——— チェーンコンベア ——— 小型ローラー電動リフト (荷により高さ400mmから950mmまで上昇） ——— 水平巻き（バンド掛け時） ——— トップトップブロークンフィルム自動巻き包装機（油圧ジャッキ付） ——— 自動スタッカー（商品ごとに手動で積載制御が必要）ペアで積み重ねる、混合積載はペアではない、不均質な製品の積み重ね、またはさらに深刻な結果を引き起こすため、積載担当者は自分で確認する必要があります）。

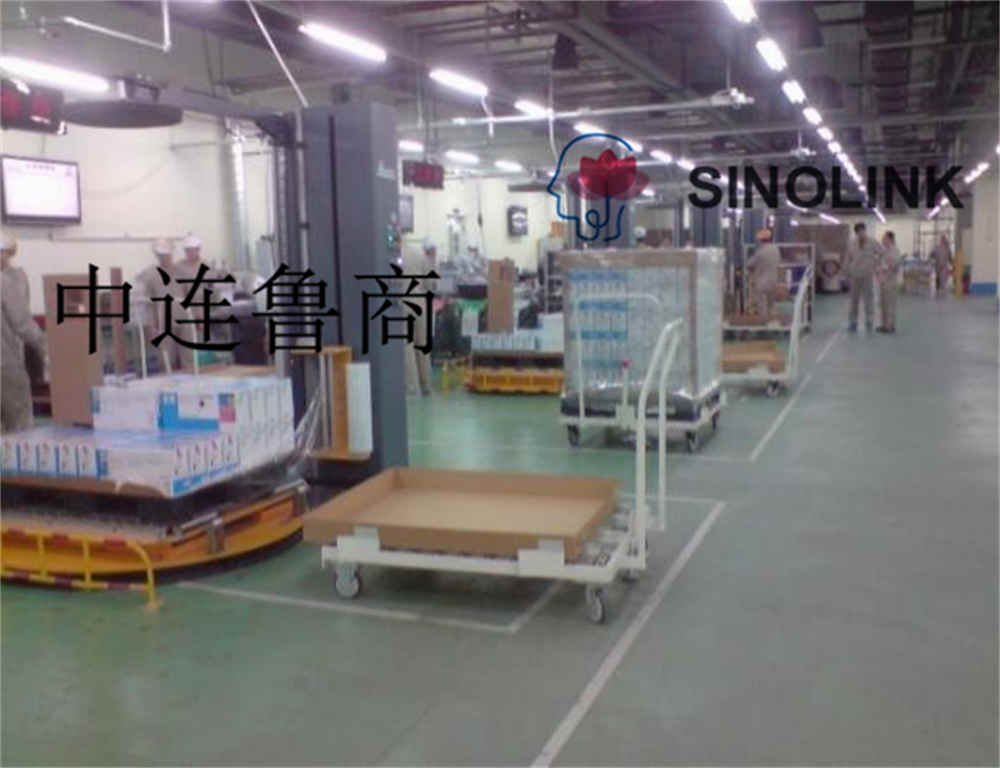

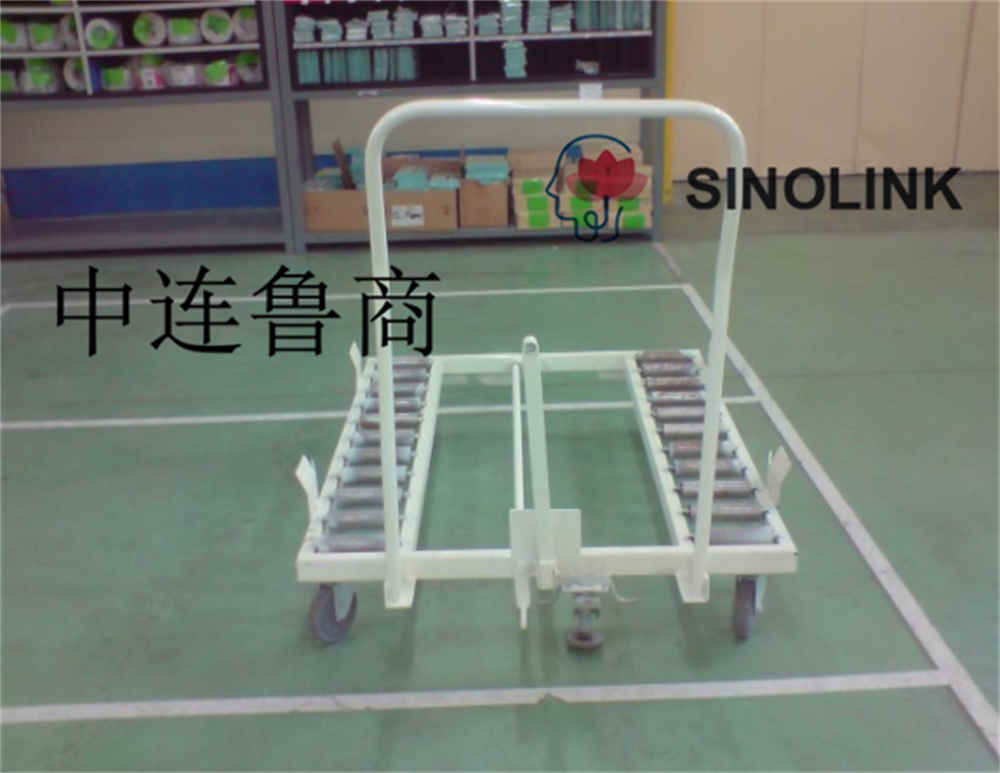

次の参考図に示すように、積載形式は手動カートです。

1.5.制御方式と保護機能

装置の主要部分は安全保護ネットで保護されており、保守員のスムーズな出入りを確保するために安全ドアが設置されており、安全ドアには安全ドアロックが設置されており、装置が動作を停止して問題が発生する場合があります。安全ドアが開いている場合、またはロックが確認されていない場合に警報を発します。

物流搬送梱包システムスキーム

最終的なレイアウト図は契約締結後 1 か月以内に提供されます。機能効率と以前の議論の基本的な方向性を確保するために、当社の技術部門の実際のレイアウト図が優先されます。

紙パレットの巻き取りと挿入を含む搬送方向。

積み込みの方向は、フォークリフトの荷降ろしとスタッカーの積み重ねに便利であることを確認する必要があります。また、フォークリフトの荷降ろしとスタッカーの積み重ねの位置は、コンベアの同じ側でスタッカーのスタッキングフォークがとる端が確実に行われるようにする必要があります。横型巻線機の巻き端。

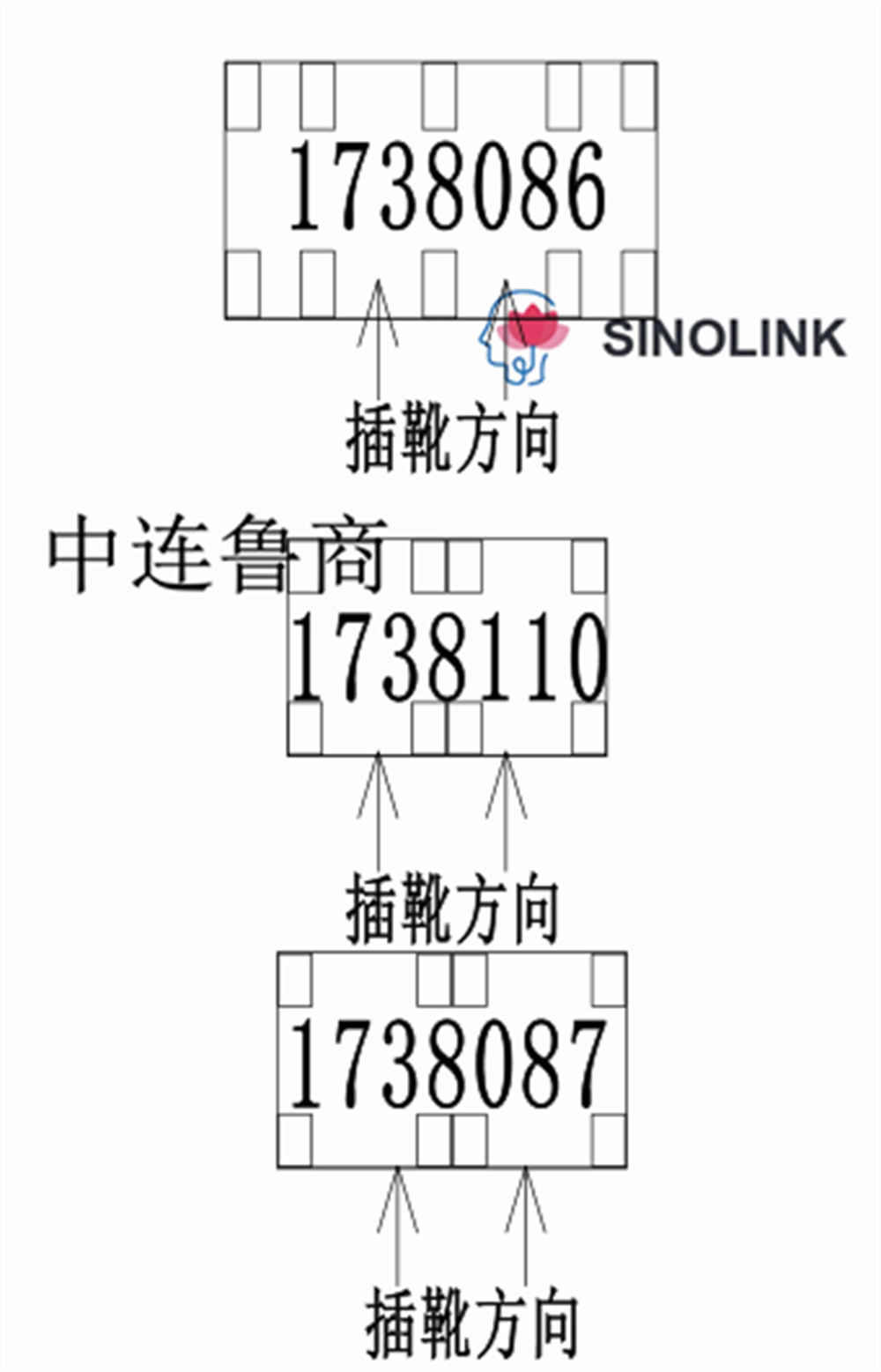

備考:水平巻取機、スタッカークレーン、貨物位置を取り外すためのフォークリフトフォークは、需要者のオペレータが積み込み時に注意を払う必要があります。以下の 3 つのパレット (写真番号: 1738086、1738087、1738110) に加えて、すべてのパレットは、次のことを確認する必要があります。パレットの 3 フィートの方向は巻き取り方向、積み上げ方向、貨物を取り出すためのフォークリフト フォークの方向（パレットの 3 フィートの方向は巻き取り端であり、スタッカーの積み上げ端でもあり、フォークリフト フォークは3 つの特殊パレットの巻き取りフォークまたは積み重ねフォーク、またはフォークの下に位置するフォークを次の図に示します。
