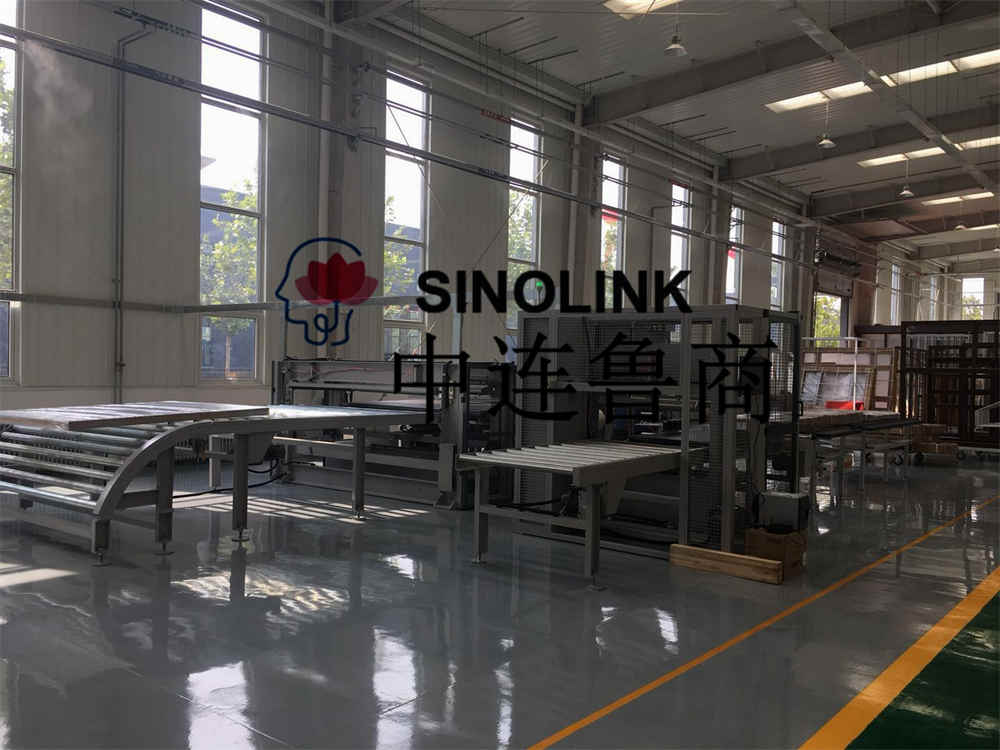

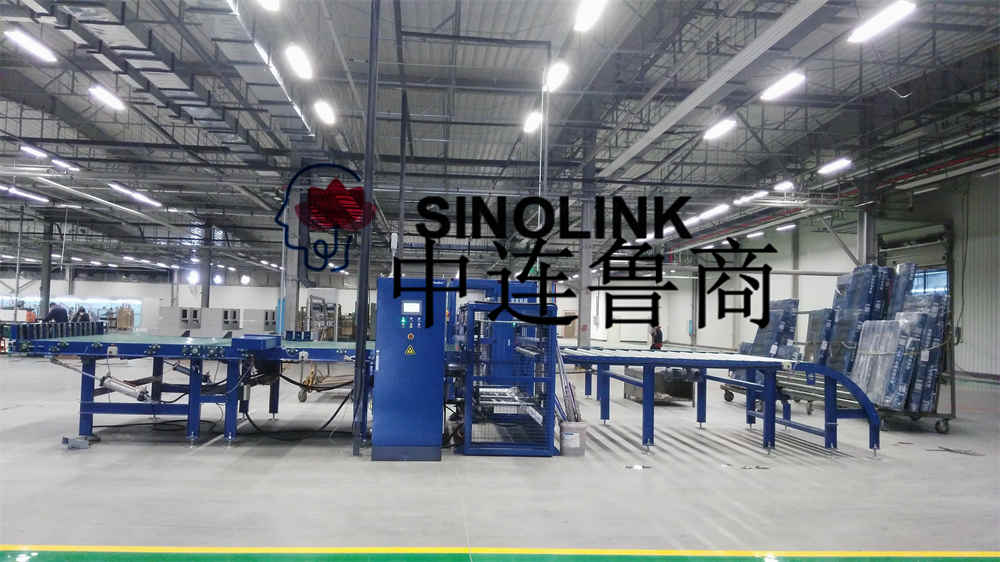

自動ドアと窓の広い水平包装巻線包装機
自動ドアと窓の広い水平包装巻線包装機の概要:
1. この包装機はストレッチフィルムを版に自動で巻き取る専用の装置です。バルク品の梱包を防止し、製品を保護し、梱包コストを節約し、労働者の労働強度を軽減し、特殊機器の梱包効果を向上させる役割を果たします。
2. プレートをコンベアラインに置き、上流に輸送された商品はコンベアラインを通じて包装機ステーションに輸送され、包装パラメータを設定し、手動で包装機を起動して連続包装プロセスを実現します。梱包ステーションからコンベア ラインの次のセクションに搬送します。ラッピングパッケージを完成させます。次の貨物循環梱包が始まります。
技術的パラメータ 自動ドアと窓の広い水平包装巻線包装機
1. 製品仕様と梱包要件
包装: ドアと窓
幅: 1000mm-2400mm
厚さ: ≤ 120mm、≥80mm
長さ: ≥1200mm、≤2400mm
2. 梱包材
定型サイズのラッピングフィルムを使用する
LLDPEストレッチフィルム
厚さ:20~30μm
フィルム幅:500mm(固定サイズ)
紙筒内径:76.2mm
フィルムロール最大外径:240mm
供給範囲:
1.本体(1式)
膜フレーム駆動トロリー:
ダイヤフラム駆動トロリー仕様:2700mm
メンブレンフレームは12m/分の速度で調整可能
トロリー速度: ≈ 7 周/分
電源: 380V/50HZ
メンブレンフレームトロリー駆動モーター:国内有名ブランド
トロリー駆動モーター出力: 1.5kw
床板を大きく、厚くしました
床板厚:16mm
空気圧トッピング装置
空圧トップ 2セット
下方向加圧ストローク:300mm 個別制御可能、ボタンボックス操作も可能
側圧トップストローク:300mm 個別に制御可能、ボタンボックス操作も可能
コンベア上部で搬送される厚さ80~120mmのドアや窓を押し下げた後、確実に押し下げられることを確認してください。
ローラーを使用することで材料を固定し、スムーズに搬送できます。

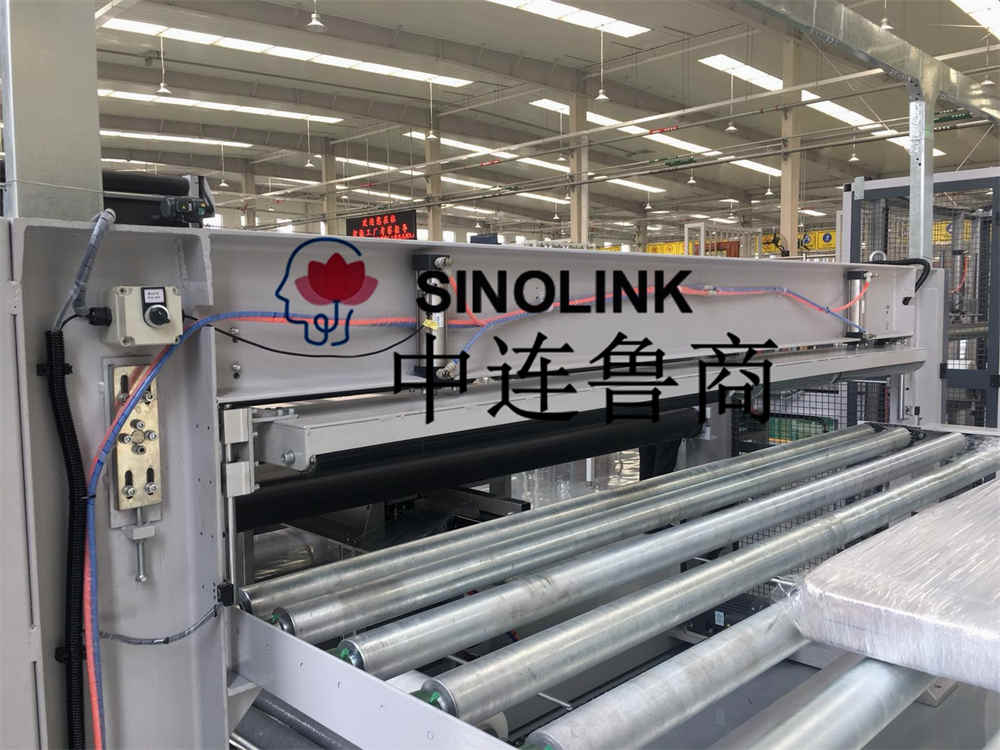

メンブレンラック装置
固定仕様の500mm巻きフィルムを使用。
巻取フィルム材質:LLDPE、リニアポリエチレン
巻取りフィルム厚さ:15~25μm
フィルムロール外径:240mm
フィルムロール芯幅:520mm
振動板フレームの張力は機械的に調整可能
振動板枠駆動トロリーの駆動速度は周波数変換で調整可能
ヘッド&テールワインディング機能を満たすことができます
商品のあらゆる巻き上げ機能を満たすことができます
メンブレンフレーム駆動トロリー駆動モード:チェーン
ダイヤフラムフレーム駆動トロリーサイズ:幅2700mm×高さ400mm(実際の設計寸法による)
上層フィルム自動破断装置
巻き取り後、特別に設計されたメンブレンクランプ装置が自動的にフィルムを切断し、メンブレンヘッドをクランプします。
フィルムはナイフで切り取られます
使用される空気圧コンポーネント: AirTAC
空気消費量: 1000ml
エアー圧力:0.4~0.6MPa
2. 供給ベルトコンベア、排出ローラコンベア(各1式)
供給ベルトコンベア
ホストとの分割インストール
コンベアライン速度:2m/min(最大)
ベルト幅:2500mm
搬入コンベアの長さ: 2500mm
コンベヤ長さ:3000mm
コンベヤ用ギヤードモーター:国内有名ブランド
駆動モーター出力: 0.75KW
高さ: 900mm (実際の設計による)
ベルト厚さ:3mm
供給ベルトコンベアの搬送速度は周波数変換で調整可能です。
空気圧センタリング装置は、光電スイッチの自動誘導、自動空気圧側圧、入射窓の自動位置合わせであり、センタリングストロークは600mmです。
排出ローラーコンベア
コンベアライン速度:2m/min(最大)
有効搬送面幅:2500mm
搬送長さ:2500mm
コンベヤ用ギヤードモーター:国内有名ブランド
駆動モーター出力: 0.75KW
高さ: 900mm (実際の設計による)
ベルト厚さ:3mm
ローラー径:60mm
ローラー間隔:127mm
排出ローラーコンベアの速度は周波数変換のために調整可能です。
搬入および搬出コンベヤのその他の要件:
光電スイッチはスロット付きで上下に調整可能で、内外の異なる高さの窓に機器が適合するのに便利です。
調整可能なストローク:60mm。
3. 空気圧フリップ供給プラットフォーム (1 セット)
元の機器のベルト反転供給装置の動的バランスの不均衡、振動と騒音が激しすぎるため、この設計は元の機器を最適化する必要があり、過度の衝撃や振動が発生することはできません。
回転装置:
空気圧反転
フリップシリンダーの取り付け方法は純正の取り付け方法と同じを採用
フリップ: 0-90°
フリップテーブルフットスイッチが反転してフットを固定します
チルティングテーブル下部のL字コーナーのローラーは無動力ローラーを使用しており、需要側の窓ラインの無動力ローラーと接続可能です
安全上の理由から、旋回装置の非動力ローラーラインの外側には円弧状の丸管が追加されています(丸管の外面はゴム引きされています)、丸管の直径:40mm、壁厚さ: 3mm、最高点: 1600mm、ターンテーブルの非動力ローラーの両側に接続、コネクタで接続、分解と組み立てが簡単
フリップテーブルベルトコンベア
コンベアライン速度:2m/min(最大)
ローラー幅:2500mm
ベルトコンベア長さ:2500mm
コンベヤ用ギヤードモーター:国内有名ブランド
駆動モーター出力: 0.75KW
高さ: 900mm (実際の設計による)
ベルト厚さ:3mm
ベルトコンベアの速度は周波数変換のために調整可能です。
フリッププラットフォーム反転角度: 0°-90°
地面からの非動力ローラーの高さ: 90 mm (需要側の窓ラインの非動力ローラーの高さと一致)。
5. 制御システム及び機器性能(1式)
オムロンPLC制御;
オムロンのタッチスクリーン操作、簡単で明確な操作。
駆動モーターは周波数変換用に調整できます。
光電スイッチは動作中に荷物の位置を自動的に感知します。
側圧成形を実現する機械加圧ローラー。
長さ1200mmを超える製品の梱包に適しています。
6. 電気制御システム
PLC オムロン (日本)
周波数変換器 オムロン(日本)
タッチスクリーン MCGS (中国)
光電スイッチ Corey (スイス)
主装置シュナイダー社(フランス)
低圧電化製品シュナイダー(フランス)
ストロークスイッチ Schmersel(ドイツ)
近接スイッチ オムロン(日本)
空気圧コンポーネント AirTAC
メインモーター 国内有名ブランド
7. その他の要件
元の機器には 4 つの改良点があります。
1.機器本体の色:RAL7012、機器の保護色:RAL7047、ベルトの色:RAL7012またはRAL7047、グリーンベルトには適用されません。
2. 制御盤の色は機器本体の色と一致している必要があります。
3. 反転送りベルトのバランスは、過度の衝撃や振動がなく、元の速度が変わらないように合理的に設計される必要があります。
4. 機器に関係するガスパイプおよびワイヤーラインは隠蔽および標準化する必要があり、ラインガス経路の工業デザインの美観はトランキングおよびその他の方法を通じて可能な限り確保される必要があります。
詳細については、いつでもご相談ください。
