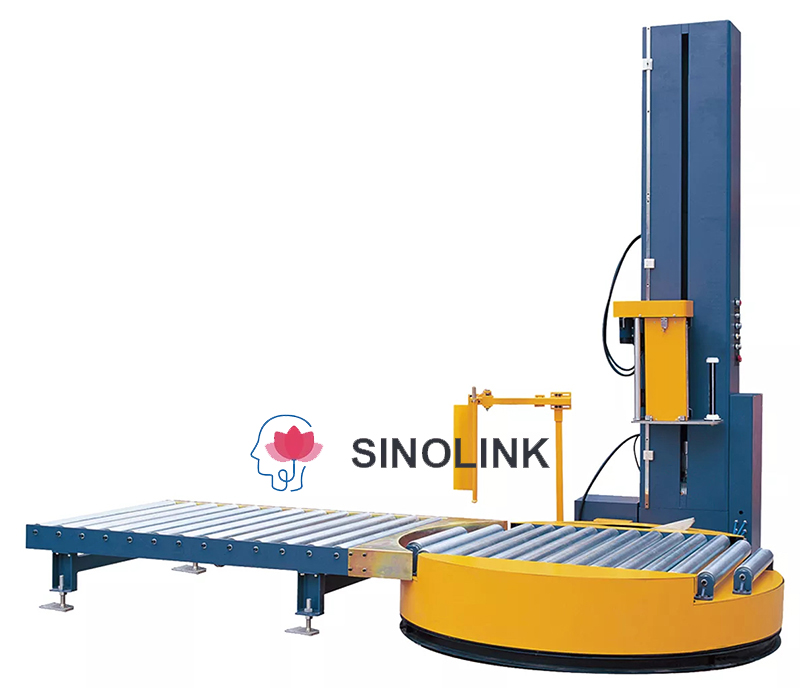

全自動ターンテーブル包装機

全自動ターンテーブル包装機の熱い販売の主な技術データ

1. パレット仕様サイズ: 長さ x 幅 x 高さ: 1300 x 1300 x 2000 (mm) パレット重量: 1000kg;

2. 搬送機サイズ:高さ550mm*幅1500mm(顧客志向);

3. 梱包能力:40荷重/h;

4. 梱包要件:15cmパレットの3分の1から荷物の上端まで15cmを超えないこと。

5. 場所:室内・適温。


今連絡 Eメール 電話 WhatsApp
商品详细

全自動ターンテーブル包装機用ホットセールの操作方法

搬送ローラーは飲料製品のパレットを回転包装機の位置に搬送し、包装が完了するまで自動的に包装を開始します。その後、フィルムが自動的にカットされ、その後、パレットは搬送ローラーによって搬送されます。次の手順は似てます。

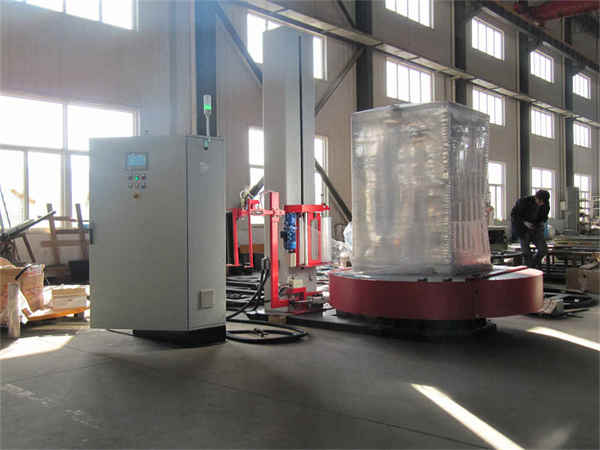

Full Automatic Turntable Wrapping Machine


主要な電気部品と予備部品 全自動ターンテーブル包装機

コンポーネント名

ブランド

PLC

オムロン(標準構成)

タッチスクリーン

オムロン(標準構成)

インバータ

MCGS

光電スイッチ

オムロン

近接スイッチ

オムロン

サーキットブレーカー

シュナイダー

ミニサーキットブレーカー

シュナイダー

コンタクタ

シュナイダー

電磁弁

標準構成: YADEKE

シリンダー

標準構成: YADEKE

リミットスイッチ

 シュメイサイ

マスターデバイス

シュナイダー

ボルトおよびその他の留め具

 グレード8.8

DC24V-3A 電源は別途用意し、DC 電源として Mingwei を選択します。

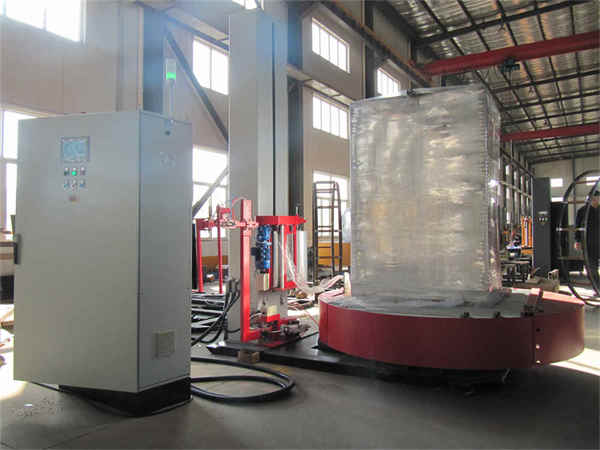

Full Automatic Turntable Wrapping Machine

全自動ターンテーブル包装機の梱包材:

ストレッチフィルム:芯径3インチ、幅500mm、フィルム直径260mm、フィルム厚さ:20-35μm



サイトの準備:

圧縮空気源:

1.  プレッシャー:      0.5~0.7MPa

2.  空気消費量:       油と水の電源はありません

3.  主電源:    380v(+/- 10%)/三相/50Hz(+/- 1Hz)

4.  電源容量:      ≈3kw

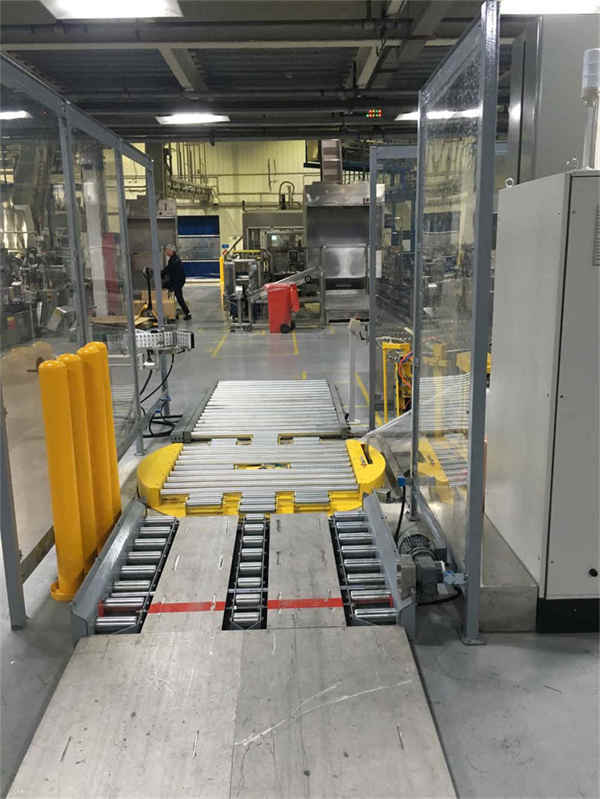

 Full Automatic Turntable Wrapping Machine

供給範囲:

自動オンラインターンテーブルフィルム包装機(1台)

ターンテーブルアーム駆動装置(1式)

1.  モーターとインバーター、速度調整とブレーキ。

2.  ターンテーブルスピードモーター:SEW

3.  電力:P=1.1KW

4.  ターンテーブル回転数:n=10-15rpm(回転数調整・ブレーキ付)

フィルムキャリッジパーツ(1セット)

1.  フィルムキャリッジは持ち上げにチェーンドライブを採用しており、安定性と信頼性が高いです。

2.  フィルムキャリッジ昇降駆動減速機モーター:タービンウォーム減速機;

3.  モーター出力: 0.37kw;

4.  フィルムキャリッジ延伸比:1:2.5

5.  昇降減速機モーターブランド:SEW



セーフティガード固定具(1式)

1.  餌やり フィルムのカッティング機構 安全保護装置と保護ネットが装備されており、保護ネットのドアロックは装置と連動しています。安全ドアが開くと、機器は動作を停止します。

2.  防護ネットのサイズ(図面による)

3.  装置が動作した後、停止位置は左下端にあり、保護ネットドアは右下端にあります。

4.  ドアプロテクターはプラグ式スイッチを採用。



フィルムキャリッジ(1式)

1.  フィルムキャリッジに光電スイッチを搭載し、荷物の高さを自動検知します。

2.  ACモーター出力容量:0.37KW;

3.  延伸比:1:2.5、フィルム送り速度調整;

4.  フィルム切れがない場合、スイッチに近づくとモーター駆動が機能します。

5. メンブレンラックフォローアップメカニズム。

6.  フィルム 馬車の フィルム給送アームが回転し、近接スイッチによりフィルム給送モーターの起動・停止を制御し、フィルム給送の追従を実現します。



オートフィルム貼り付けカット(1セット)

空圧システム:FESTO



搬送ローラー(1セット)

1.支持力: 2000Kg

2.搬送速度:140mm/s

3.コンベアライン幅:1500mm

5.コンベアラインの高さ:550mm

6.減速モーター:0.75KW

7. ローラー搬送フレームの材質: 亜鉛メッキおよび不動態化炭素鋼

8. コンベアは手動で逆転できます。

 Full Automatic Turntable Wrapping Machine

空気圧システム

空気供給: ユーザーが提供

パート:フェスティバル



電気系統 全自動ターンテーブル包装機

1. PLCプログラマブル制御;

2. タッチスクリーン操作、巻き上げ層と時間を設定できます。

3.光電スイッチは自動的に商品の高さを感知できます。

4. 回転リングドライブ、正確な位置決め。

5.デジタルパラメータ設定:カンチレバー回転速度、メンブレンラック昇降速度、メンブレンラックアウト速度。

6.この機械には、包装システムの動作をより確実にするための自動、手動、サイドスイッチ機能が装備されています。

7. 機械動作時に警告灯が点灯します。


技術サービス 全自動ターンテーブル包装機

設置(中国)

当社のフィールドエンジニアが貴社の工場に派遣され、設置とテスト運転が行われます。現場での十分な準備を行ってください。

研修(中国)

私達は機械を作動させ、修理するためにあなたの人を訓練し、高いレバーに通常解決する時間の問題を解決してもいいです

保証(中国)

1年保証

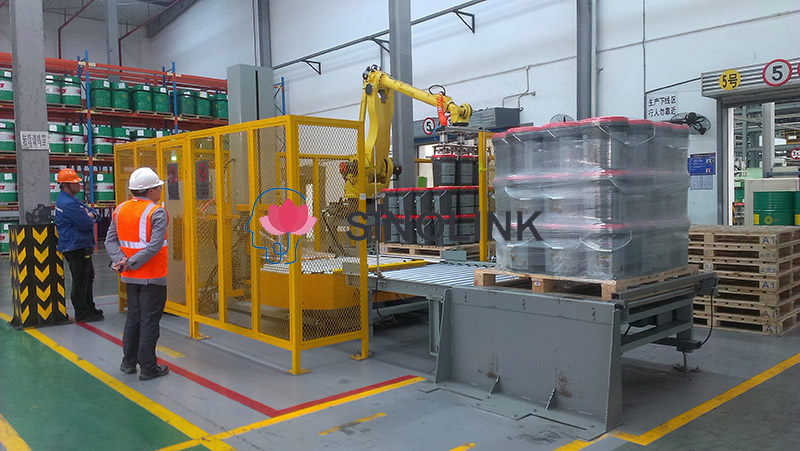

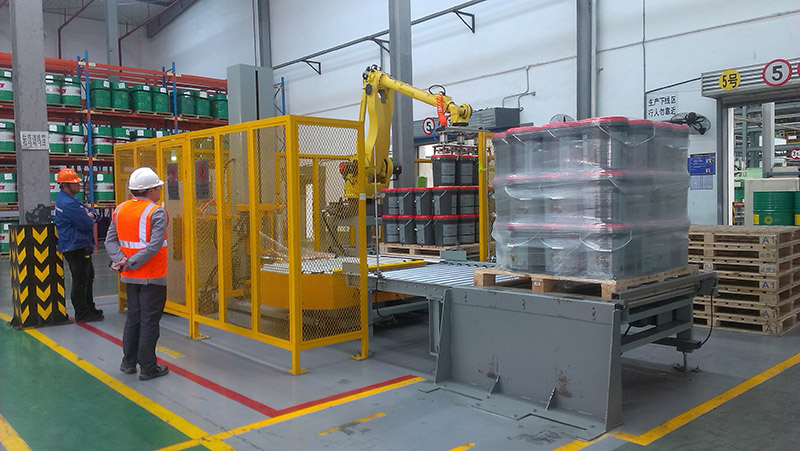

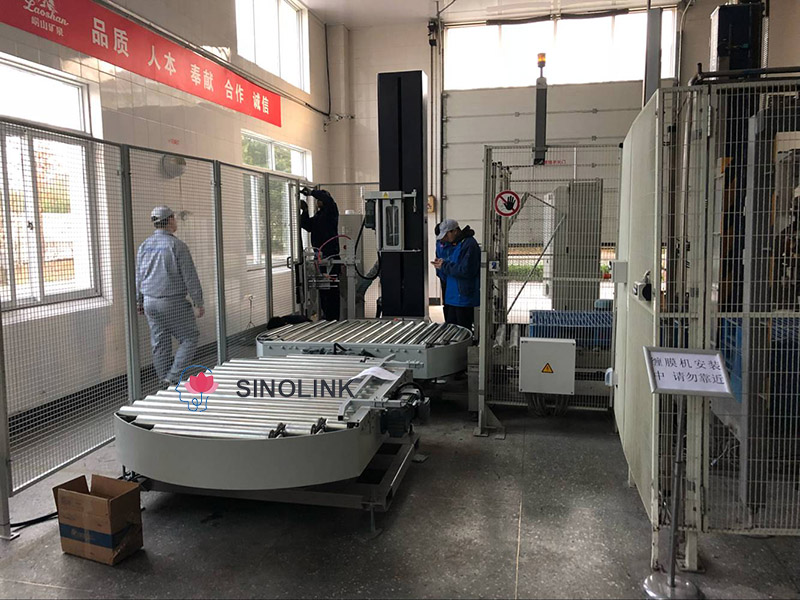

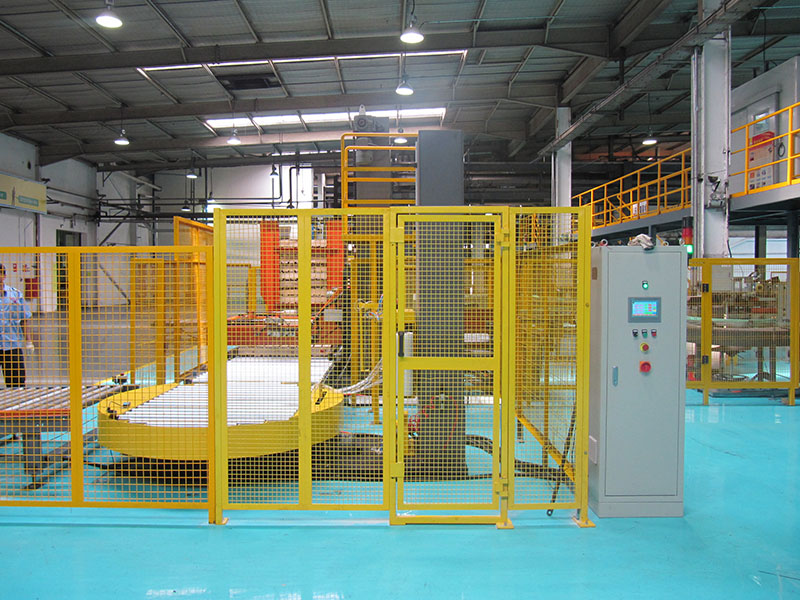

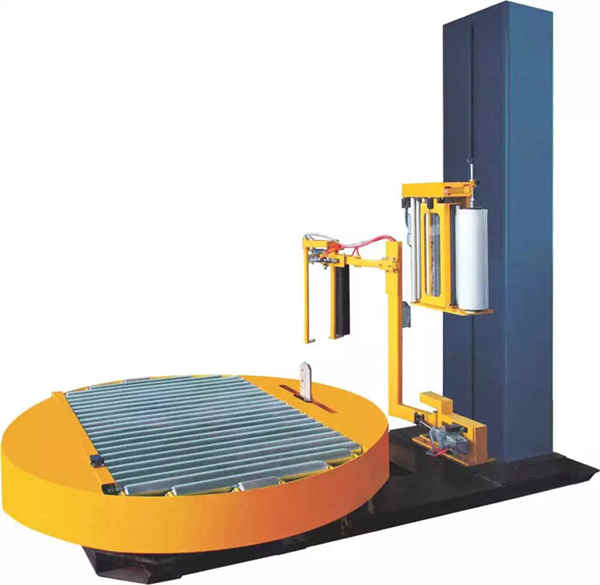

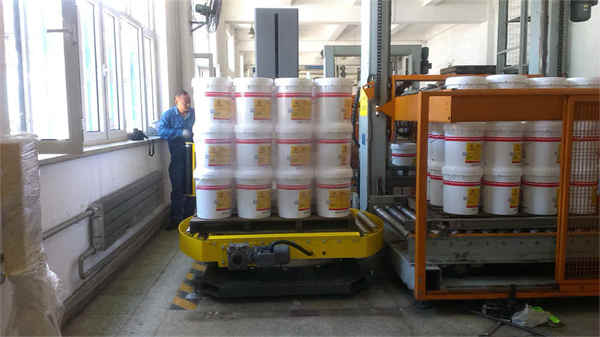

マシン画像 ( 参考のみ):

Full Automatic Turntable Wrapping Machine


詳細については、いつでもお問い合わせください。コスト削減に貢献し、最適な包装機をご提案いたします。いつでもお問い合わせをお待ちしております。
