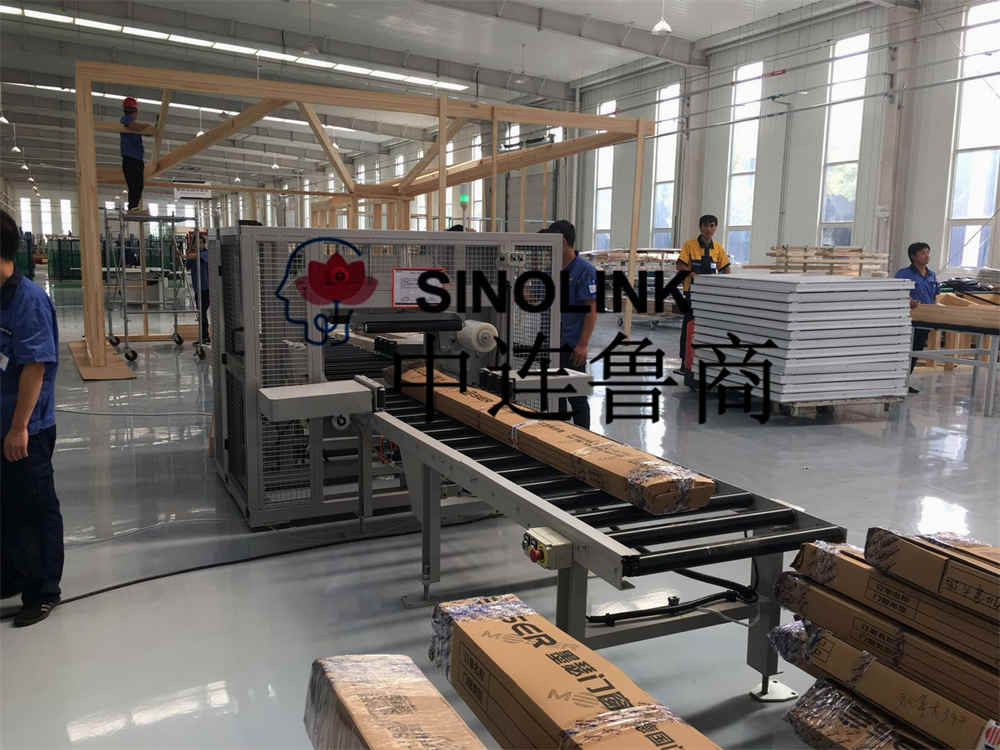

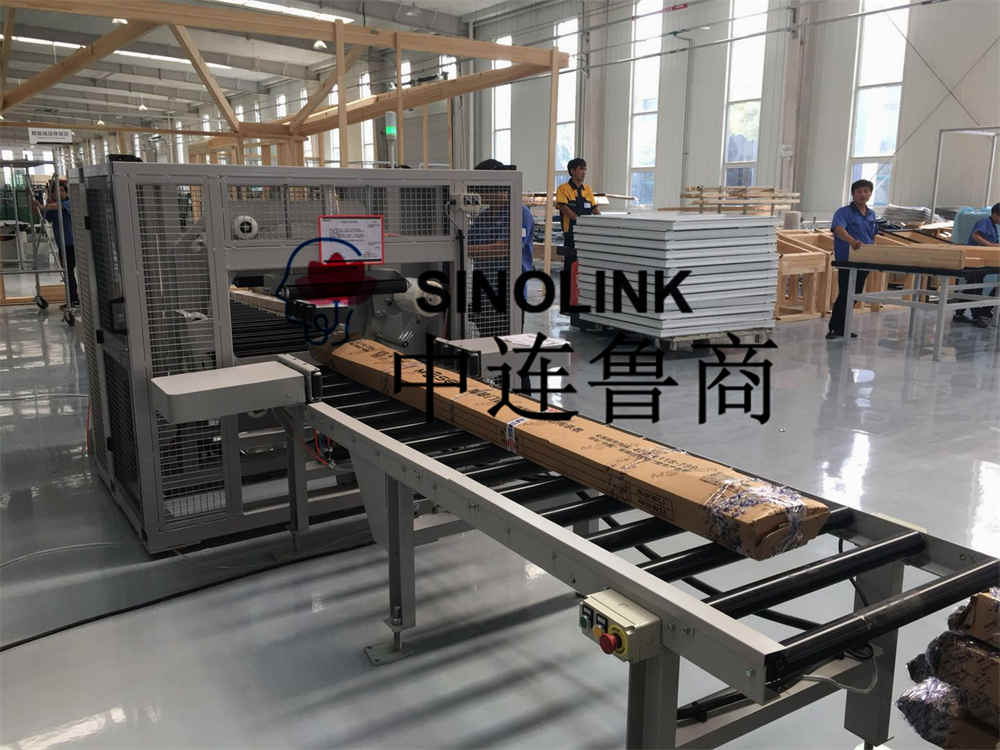

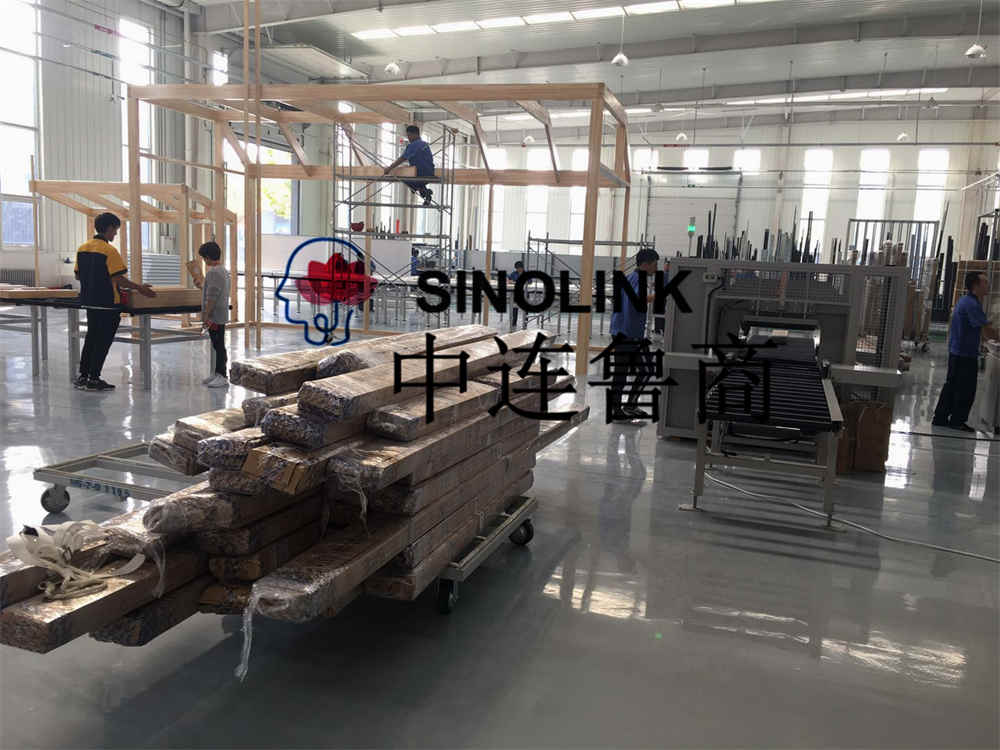

自動リング横型ラッパー包装機

技術的パラメータ 自動リング横型ラッパー包装機

1. 製品仕様と梱包要件

製品名: ドアカバー

製品重量: 100kg(最大)

ドアセット長さ: 800mm-4000mm

梱包幅140～400mm

梱包高さ90～300mm

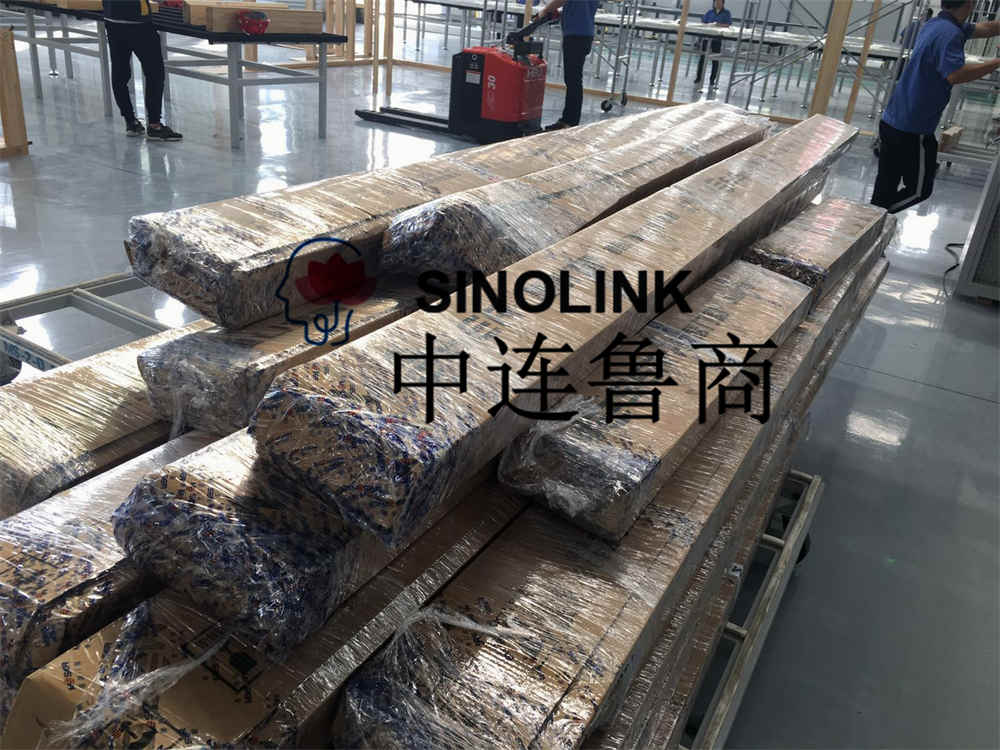

ドアスリーブの横スリーブと縦スリーブはきれいに重なって巻いてありますが、横スリーブは縦スリーブより短いため、横スリーブと縦スリーブの先端を合わせてから巻いてください（お客様サイト参照）写真）。

2. 梱包材

定型サイズのラッピングフィルムを使用する

LLDPEストレッチフィルム

厚み：20～30μm フィルム幅：250mm（固定サイズ）

紙管内径：76.2mm フィルムロール最大外径：240mm

の供給範囲 包装機、ラッパー包装機、ラッパー機

1.本体(1セット)

設備：自動横巻き包装機

主な製造材料: Q235 プロファイル

スイベル仕様:

スイベルリング内径：800mm

回転数：25～35rpm（周波数換算速度規定）

電源: 380V/50HZ

ロータリーリングドライブギヤードモーター：Tongyuトランスミッション

空気圧下向きおよび側方圧力装置:

入荷品の低圧固定や側圧固定に使用され、安定した輸送に便利です。

空気圧トップシリンダー: FESTO または SMC

下向き圧力および側方圧力ストローク: 技術部門の設計による

上下加圧と側圧により、複列駆動ローラーを使用し、搬入・搬出を1セットで行うため、材料を固定しスムーズに搬送できます。

メンブレンラック装置：

固定仕様の250mmラッピングフィルムを使用します。

機械的抵抗延伸フィルムフレーム、張力は機械的に調整可能です。

ドアスリーブのすべての巻き取り機能を満たすことができます。

自動膜破断装置：

巻き取り完了後、特別に設計された上部フィルム切断装置が自動的にフィルムを切断し、メンブレンヘッドをクランプします。

フィルムは空気圧制御のカッターを使用して切断されます。

使用される空気圧コンポーネント: FESTO または SMC

エア消費量：1000ml エア圧力：0.4～0.6MPa

2. 巻取りローラーコンベア（2台）

コンベアライン速度：5～7m/min（周波数換算速度規制）

コンベヤ面高さ：900mm

コンベヤ長さ：3000mm×2

搬送はローラーコンベアを使用して行われます

コンベヤ幅：500mm

ローラーは軟質ゴムで覆われており、ローラー仕様は実際の設計に準じます。

コンベヤーギヤードモーター:トンギュトランスミッション

コンベアコンベア搬送速度は周波数換算で調整可能

3. コンベアサイドローラー（2セット）

サイドローラーは軟質ゴムでコーティングされています

サイドローラーはコンベアローラーの隙間から突出しており、巻き取り時や搬送時のドアスリーブの締め付けを補助します。

コンベアローラーの隙間にサイドローラーを設置

空気圧調整、商品の入出荷と動作の自動感知

空気圧コンポーネント: FESTO または SMC

4 .制御システムと装置の性能

PLCプログラマブル制御; PLC入力ポートは8点予約されています

この装置には 2 つの機能があります: 手動および自動始動、フリー切り替え、フットスイッチを使用して始動する手動始動。

タッチスクリーン操作、シンプルで明確な操作、デジタルパラメータ設定、自動故障診断機能付き。

駆動モーターの周波数変換速度調整。

光電スイッチは動作中に荷物の位置を自動的に感知します。

独自のプログラム制御により、さまざまな仕様の円筒品を完全に密閉した水平巻き取りが可能。

5.  電気制御システムの詳細

詳細については、いつでもお問い合わせください。お客様にとって最も理想的なプランをご提案できるよう、全力でサポートさせていただきます。
