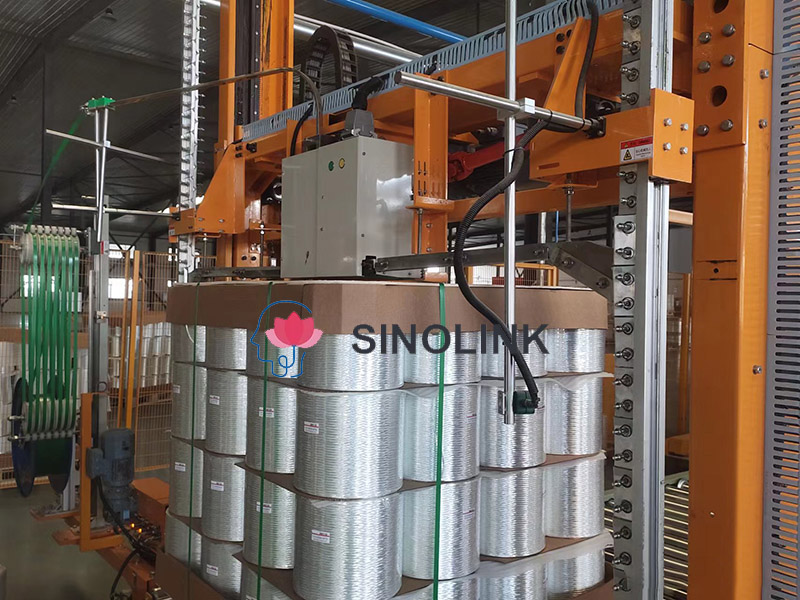

自動縦型パレット結束機

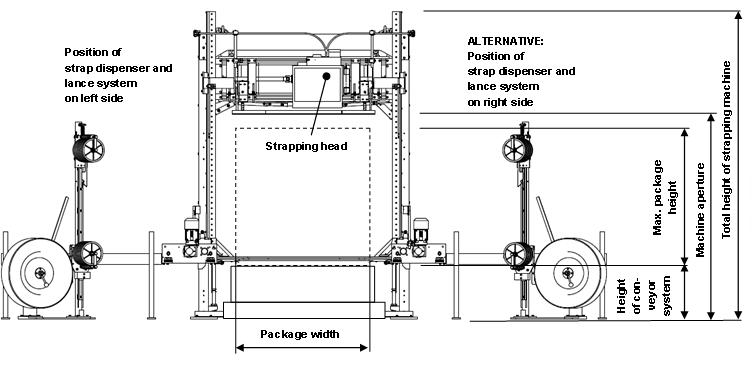

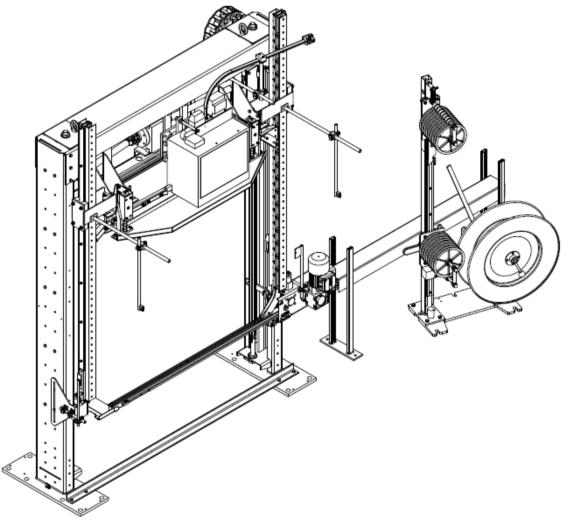

縦型結束機 の主要コンポーネント

1. 2 本の支柱とクロスビーム、垂直キャリッジ ガイドとチェーンを備えた基本的な機械フレーム

2. ラック モジュール、キャリッジ ガイド システムにより 2 つのカラム間で移動可能

3. ギヤードブレーキモーター付きキャリッジ駆動

4. ストラップ トラック (シュート) フレームは溝付きアルミニウム プロファイルで作られ、機械フレームに固定されています。

バネ仕掛けの短いフラップにより、どの高さでもストラップを送り込むことができます

5. ランスシステム、パレットの隙間にストラップを取り付けるため、セクションの高さ 80 mm

6. ストラップテンションイコライザーを備えたストラップヘッドへの接続

7。 コントロールパネルによる縦型結束機の取り扱い、Cyklopタッチパネルサイズ7インチ、カラーディスプレイで表示される機械の状態。


今連絡 Eメール 電話 WhatsApp
商品详细

技術データ 自動縦型パレット結束機

1. 電源:   3/ N、PE、(中性線 = 耐荷重)(

2. 制御電圧:DC24V

3. 定格電力: 最大3.0kW

4. 機械の総重量: 約。 800~1.000kg

5. 周囲温度制限:  + 5 °C ~ + 35 °C

6. コンベアシステムの高さ: コンベアシステムの上端ローラー/チェーン最小最大180mmまで800mm



Automatic Vertical Pallet Strapping Machine


技術データ


KA5

ストラップの品質と幅


ペット

9,0 - 18,5 mm


PP

/


ストラップコイル


コア径

406mm

外径

600mm

150mm

ループ数

7

ストラップ収納

15メートル


ストラップ脱着力

それか。 5N


操作の順序:

1. パッケージは集中してバンド掛け位置に搬送されます。

2. 顧客の制御システムから垂直結束機に無電圧信号が与えられます。

3. ランスシステムを前進させてストラップトラック(シュート)フレームを閉じる。

4. 結束ヘッドを備えたラック モジュールがパッケージ表面上に下向きに移動します。  ストラップはトラックに沿って送られます。

5.  結束サイクルが開始されます。ストラップを引き戻し、張って密閉し、切断します。 バックランスシステムの移動によりストラップトラック(シュート)フレームを開きます。  ストラップヘッドを備えたラックモジュールがベース位置に戻ります。

そうであれば、荷物を次のバンド掛け位置に輸送し、バンド掛け手順を繰り返します。

プログラムが完了すると、機械は無電圧信号をコンベア制御システムに送り返し、荷物を機械から運び出します。


縦型結束機の一般データ

Automatic Vertical Pallet Strapping Machine

コントロールパネル:

位置: ケーブルセットの長さは5m以内で自由に選択可能

寸法: 身長:  1.060 mm (キャビネットベースを含む)  1,060

                   幅:    600mm

 奥行き:   480 mm

規制: VDE 0100/0113、EN 60204 に準拠、保護クラス IP 54

ボルトフリー信号による Cyklop 制御システムとのインターフェース

PLC: シーメンス S7

タッチパネルで機械の状態を表示



ボルトフリー信号による制御システムとのインターフェース (2入力/3出力)

入力:1。緊急オフ、2チャンネル

 2.結束機をリリースする

3.結束機をスタートします

出力:  1.緊急オフ、2チャンネル

2.リリースコンベア・結束機の基本位置

3. コンベアを開始 – 結束作業が完了

4. 一般的な故障

Automatic Vertical Pallet Strapping Machine
