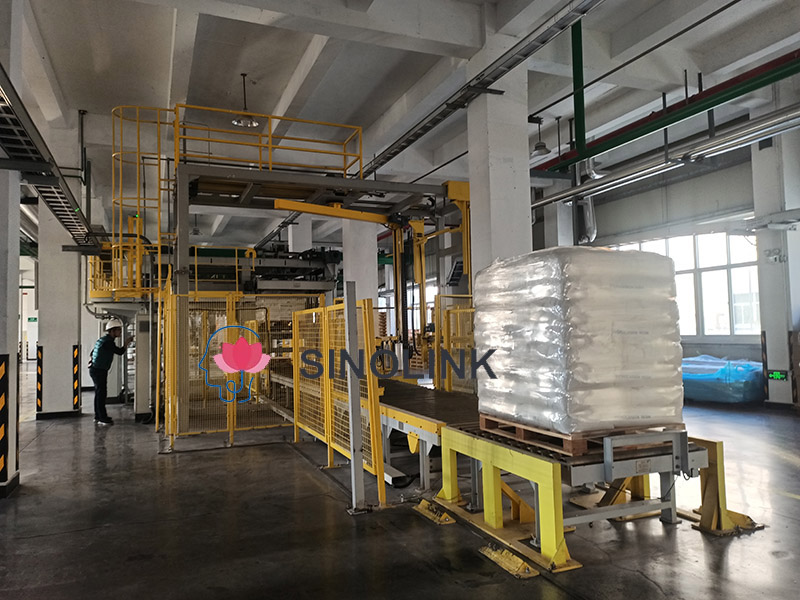

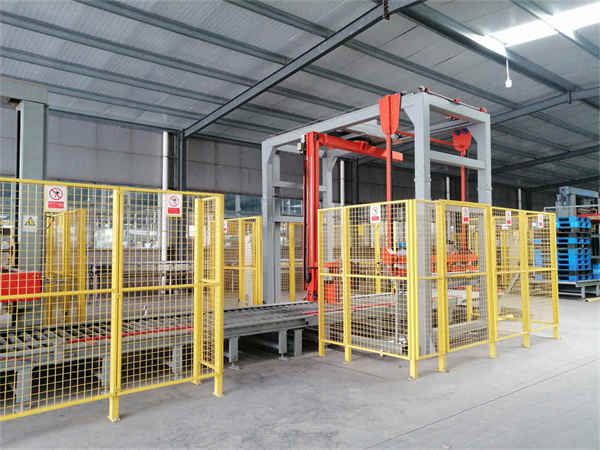

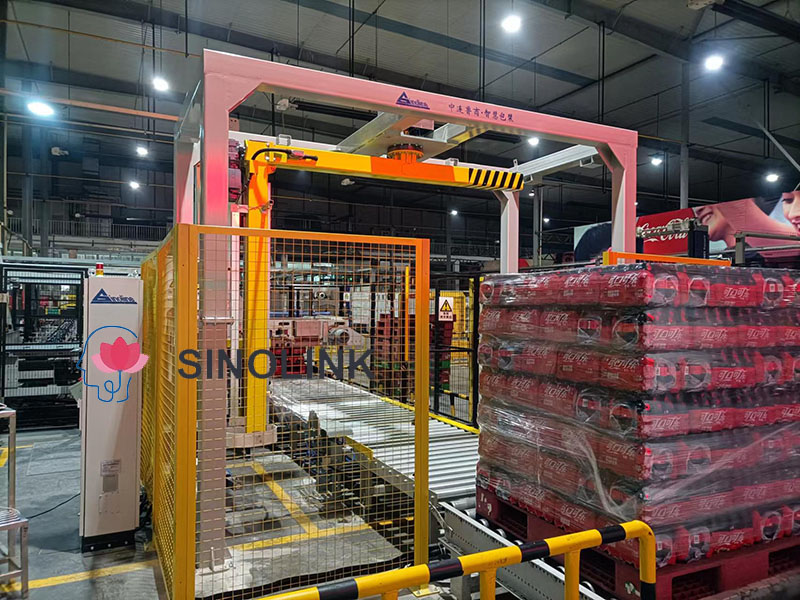

全自動ロータリーアームストレッチラッパー

全自動回転アームストレッチラッパーの主なパラメータ:

1. マシンベアリング: 2000Kg (最大)

2.包装効率:30荷重/時間(最大)(2層包装で計算)(10000本/時間)

3.コンベアラインの速度: 140mm/s

4. 搬送面高さ:500mm(未定)

5. ロッカーアーム速度: 15rpm (最大)

6.総電力:~3KW

7.動作重量: 2000Kg


今連絡 Eメール 電話 WhatsApp
商品详细

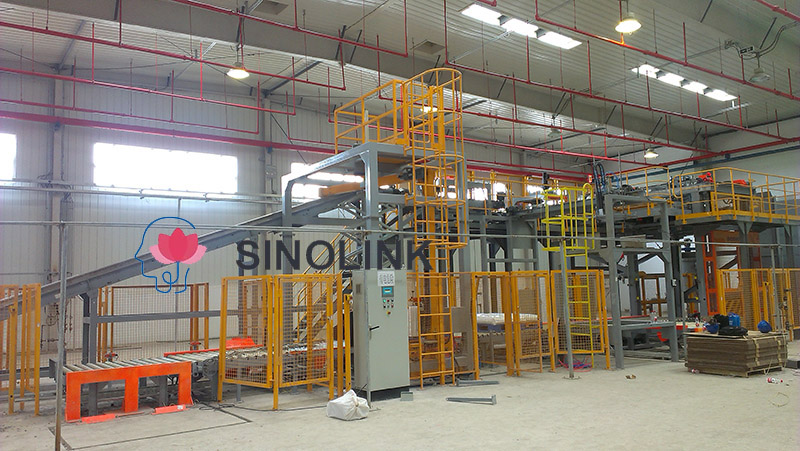

Full Automatic Rotary Arm Stretch Wrapper  Full Automatic Rotary Arm Stretch Wrapper

主要な電気部品と予備部品 全自動ロータリーアームストレッチラッパー

コンポーネント名

ブランド

PLC

シーメンス

タッチスクリーン

シーメンス

インバータ

シュナイダー

光電スイッチ

パナソニック

近接スイッチ

オムロン

サーキットブレーカー

シュナイダー

ミニサーキットブレーカー

シュナイダー

コンタクタ

シュナイダー

電磁弁

標準構成: YADEKE

シリンダー

標準構成: YADEKE

ロッカー 減速モーターの駆動

中国の有名ブランド

マスターデバイス

シュナイダー

ボルトおよびその他の留め具

 グレード8.8

DC24V-3A 電源は別途用意し、DC 電源として Mingwei を選択します。


2 な技術データ 全自動ロータリーアームストレッチラッパー

2.1技術日付:

1. マシンベアリング: 2000Kg (最大)

2.包装効率:30荷重/時間(最大)(2層包装で計算)(10000本/時間)

3.コンベアラインの速度: 140mm/s

4. 搬送面高さ:500mm(未定)

5. ロッカーアーム速度: 15rpm (最大)

6.総電力:~3KW

7.動作重量: 2000Kg


2 .2、梱包材

ストレッチフィルム:芯径3インチ、幅500mm、フィルム直径260mm、フィルム厚さ:20-35μm



2 .3、サイトの準備

圧縮空気源:

1. 使用電圧:AC380V/三相5線式/50Hz

2. 空気消費量: 1000 ml/min、油や水は不要

3. 空気圧使用圧力: 0.5~0.6MPa

4.総電力: ≈ 3kw

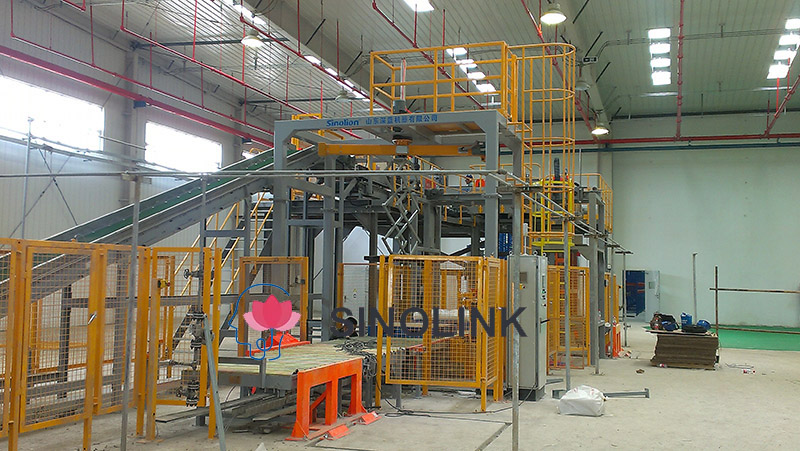

Full Automatic Rotary Arm Stretch Wrapper

3、全自動ロータリーアームストレッチラッパーの 供給範囲

3.1ロータリーアームフィルム包装機(1セット)

3.1.1 ロータリーアーム駆動システム(1セット)

1.ブレーキ付きモーターの可変周波数速度調整。

2.ロッカーアーム減速機:国内の有名ブランド

3.電力: P = 1.1KW

4.ロッカードライブ用ブレーキ付き可変周波数速度調整

5.ロッカーアームガイド。

6.ロッカーアームの両端には、2つの固定および移動制限位置が装備されています。



3.1.2 フィルムキャリッジパーツ(1セット)

1.  フィルムキャリッジは持ち上げにチェーンドライブを採用しており、安定性と信頼性が高いです。

2.  フィルムキャリッジ昇降駆動減速機モーター:タービンウォーム減速機;

3.  モーター出力: 0.37kw;

4.  フィルムキャリッジ延伸比:1:2.5

5. リフティング減速機モーターブランド:中国の有名なブランド



3.1.3 主な構造部品(1セット)

1.ラックはガントリータイプの4列角管鋼構造で、材質はQ235プロファイルです。

2.フレームの上部にはドライブブラケットが装備されています。

3.ロッカーアームコンポーネントは、旋回リングを介してロッカーアームフレームに固定されています。



3.1.4 安全ガード固定具(1セット)

1. 機械ラック部品 には安全保護装置と保護ネットが装備されており、保護ネットのドアロックは機器と連動しています。安全ドアが開くと、機器は動作を停止します。

2. 保護ネットのサイズ、3900ミリメートル(長さ)X3640ミリメートル(幅)(図面の対象)

3.  装置が動作した後、停止位置は左下端にあり、保護ネットドアは右下端にあります。

4.  ドアプロテクターはプラグ式スイッチを採用。


3.1.5 フィルムキャリッジ(1セット)

1.  フィルムキャリッジに光電スイッチを搭載し、荷物の高さを自動検知します。

2.  ACモーター出力容量:0.37KW;

 3.ストレッチ比:1:2.0、フィルム送り速度調整。

4.  フィルム切れがない場合、スイッチに近づくとモーター駆動が機能します。

5. フィルムキャリッジフォローアップメカニズム。

6.  フィルム 馬車の フィルム給送アームが回転し、近接スイッチによりフィルム給送モーターの起動・停止を制御し、フィルム給送の追従を実現します。


3.1.6 自動フィルムの取り付けとカット(1セット)

空気圧 システム:AirTAC

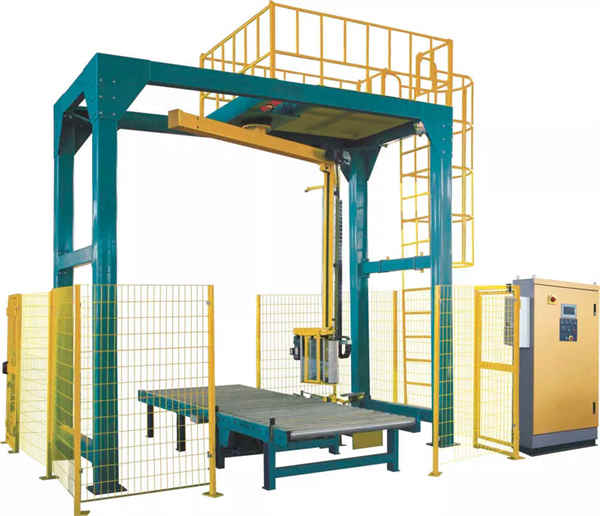

Full Automatic Rotary Arm Stretch Wrapper

3. 2空気圧システム

空気供給:ユーザー提供。

部品: エアタック



3. 3 全自動ロータリーアームストレッチラッパーの安全 固定具

1.ロータリーアームスタートとコンベアラインインターロック。

2.ナイロンリングリフレクターの安全保護原理。

3.リフレクタープレート光電スイッチ保護:走行方向に物体があると、ナイロンリングが変形し、リフレクタープレートがずれ、光電スイッチが信号を失い、機械が停止します。反射板と光電スイッチの間に隙間があると、光電スイッチは信号を失い、機械は停止します。



3.5:全自動ロータリーアームストレッチラッパーの 電気システム

1. PLCプログラマブル制御;

2. タッチスクリーン操作、巻き上げ層と時間を設定できます。

3.光電スイッチは自動的に商品の高さを感知できます。

4. 回転リングドライブ、正確な位置決め。

5.デジタルパラメータ設定:カンチレバー回転速度、メンブレンラック昇降速度、メンブレンラックアウト速度。

6.この機械には、包装システムの動作をより確実にするための自動、手動、サイドスイッチ機能が装備されています。

7. 機械動作時に警告灯が点灯します。


Full Automatic Rotary Arm Stretch Wrapper


4、全自動ロータリーアームストレッチラッパーの 技術サービス

設置(中国)

当社のフィールドエンジニアが貴社の工場に派遣され、設置とテスト運転が行われます。現場での十分な準備を行ってください。

研修(中国)

私たちはあなたの担当者に機械の操作と修理を訓練し、高いレベルに達することができ、通常は 1 時間で問題を解決します。

保証(中国)

1年保証
