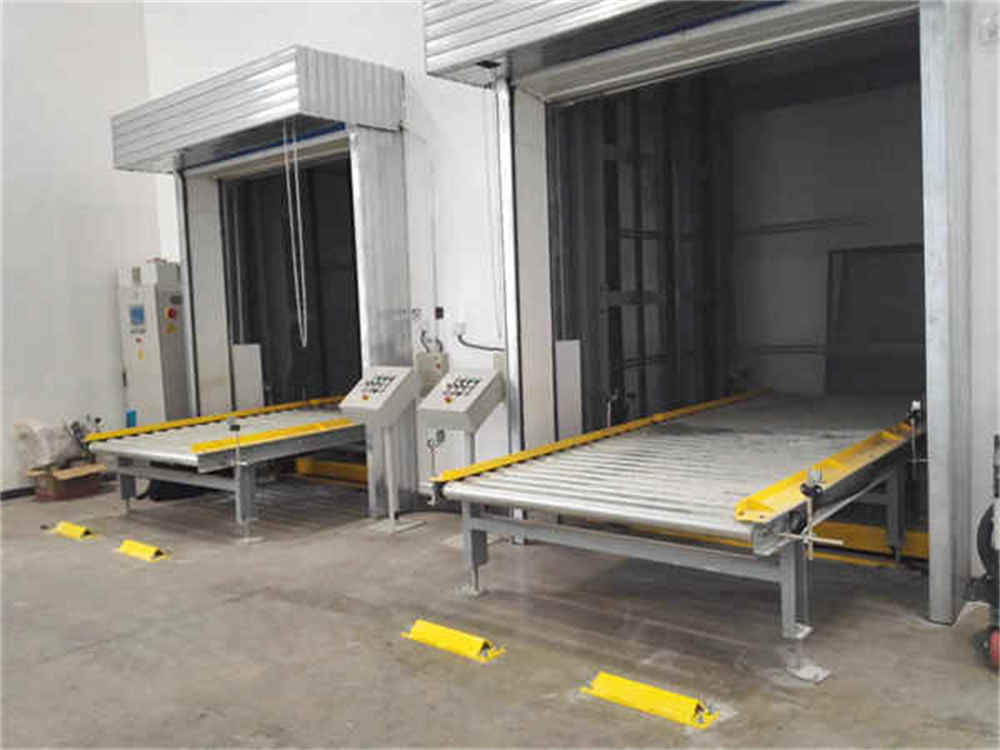

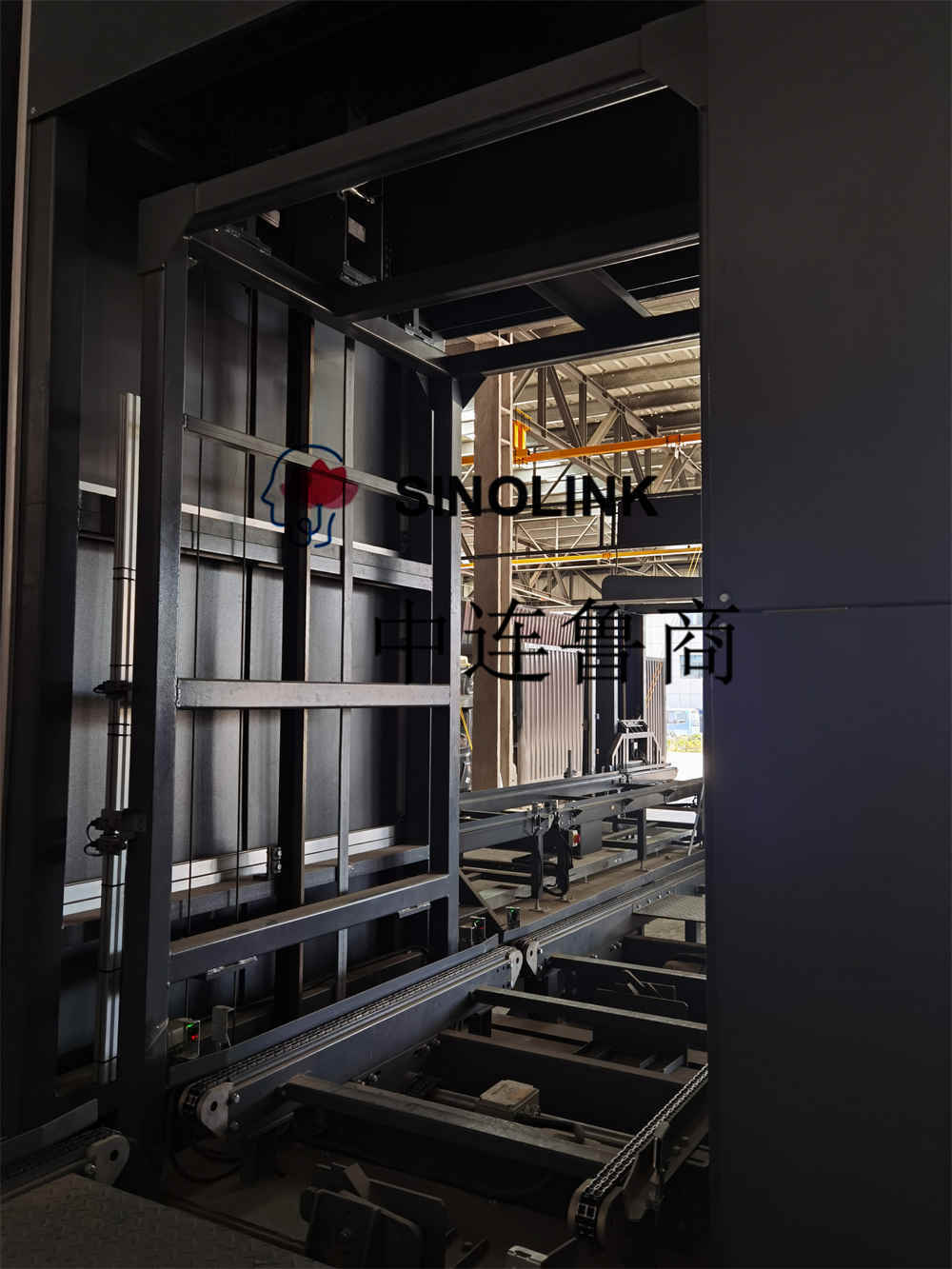

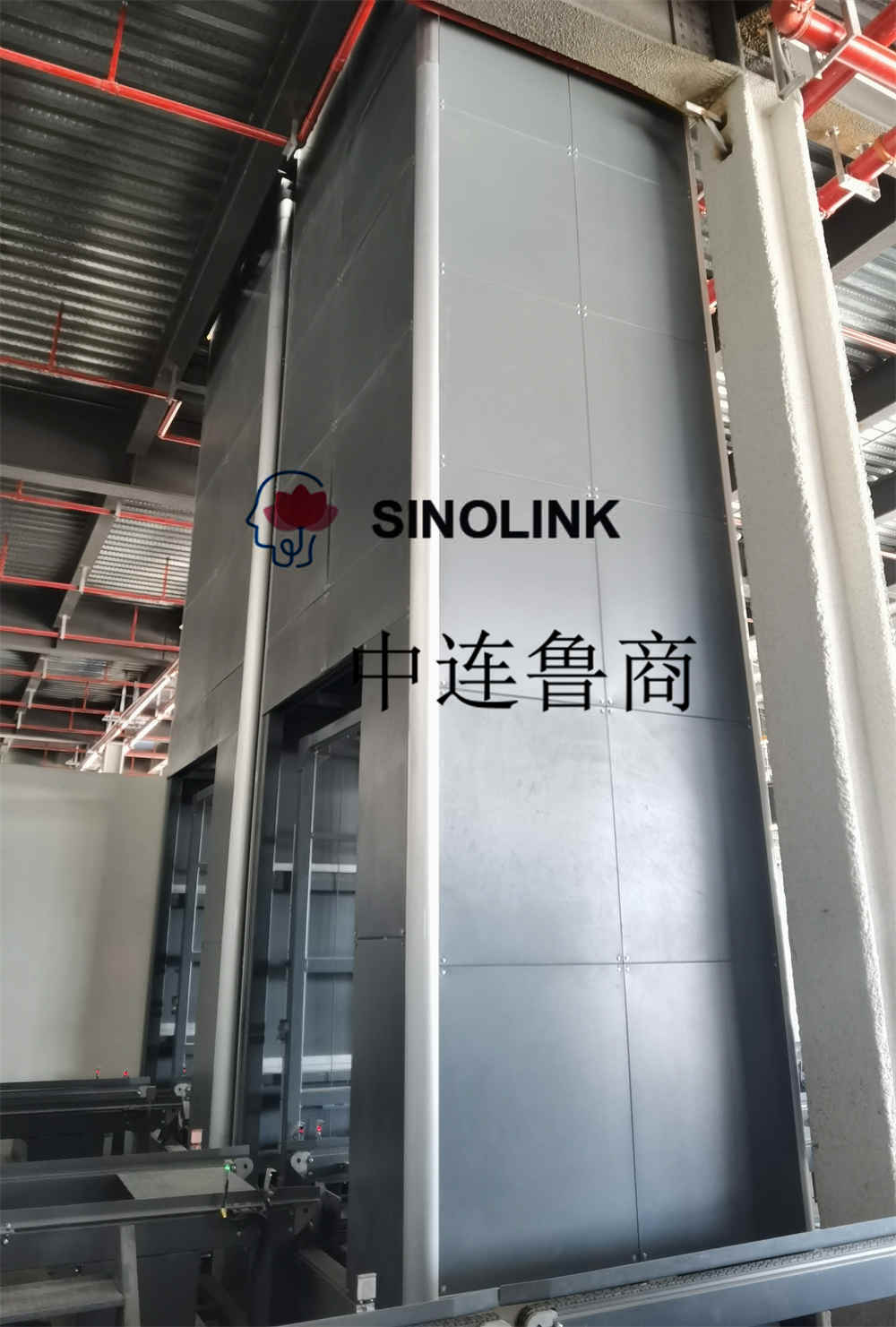

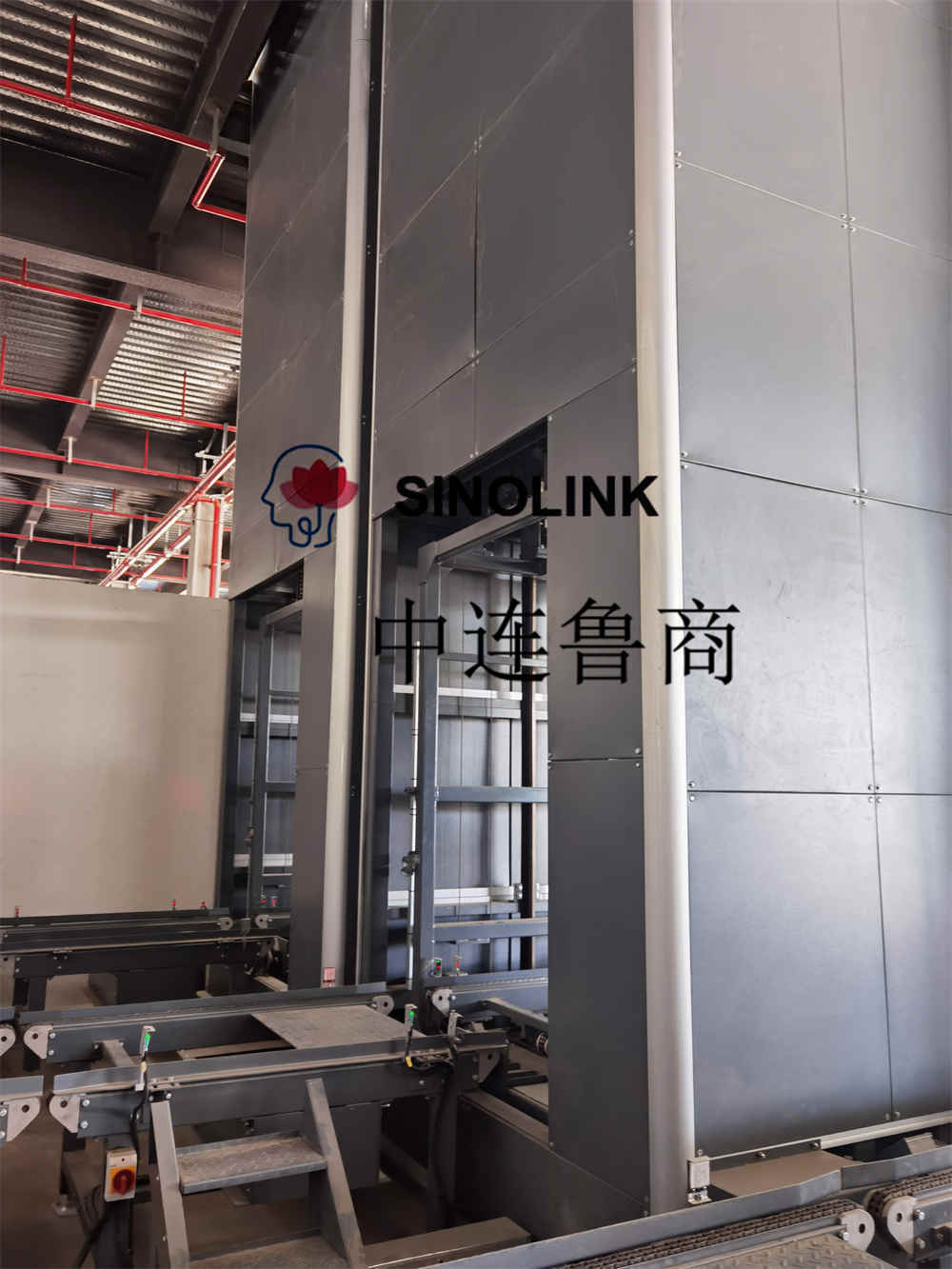

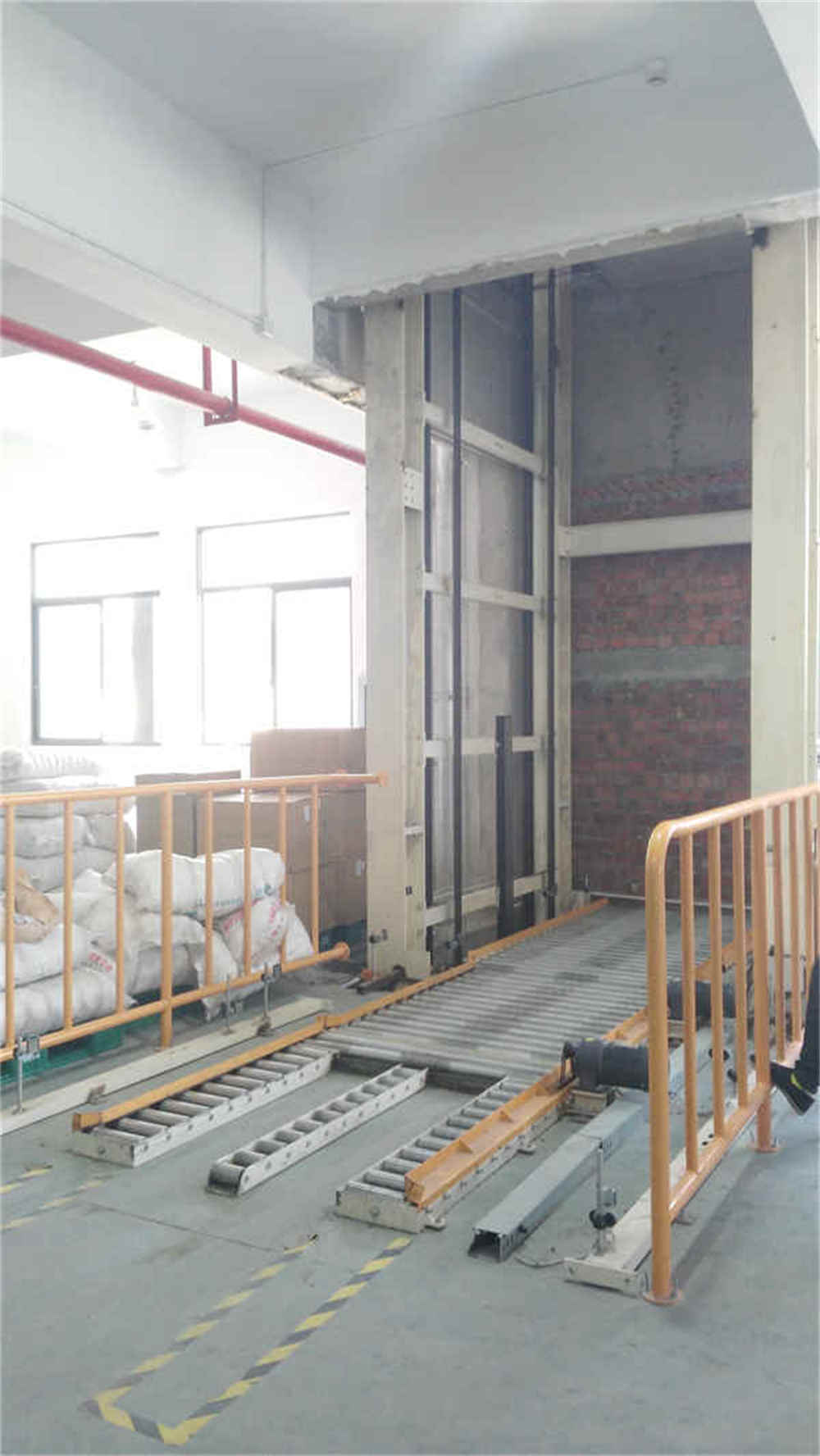

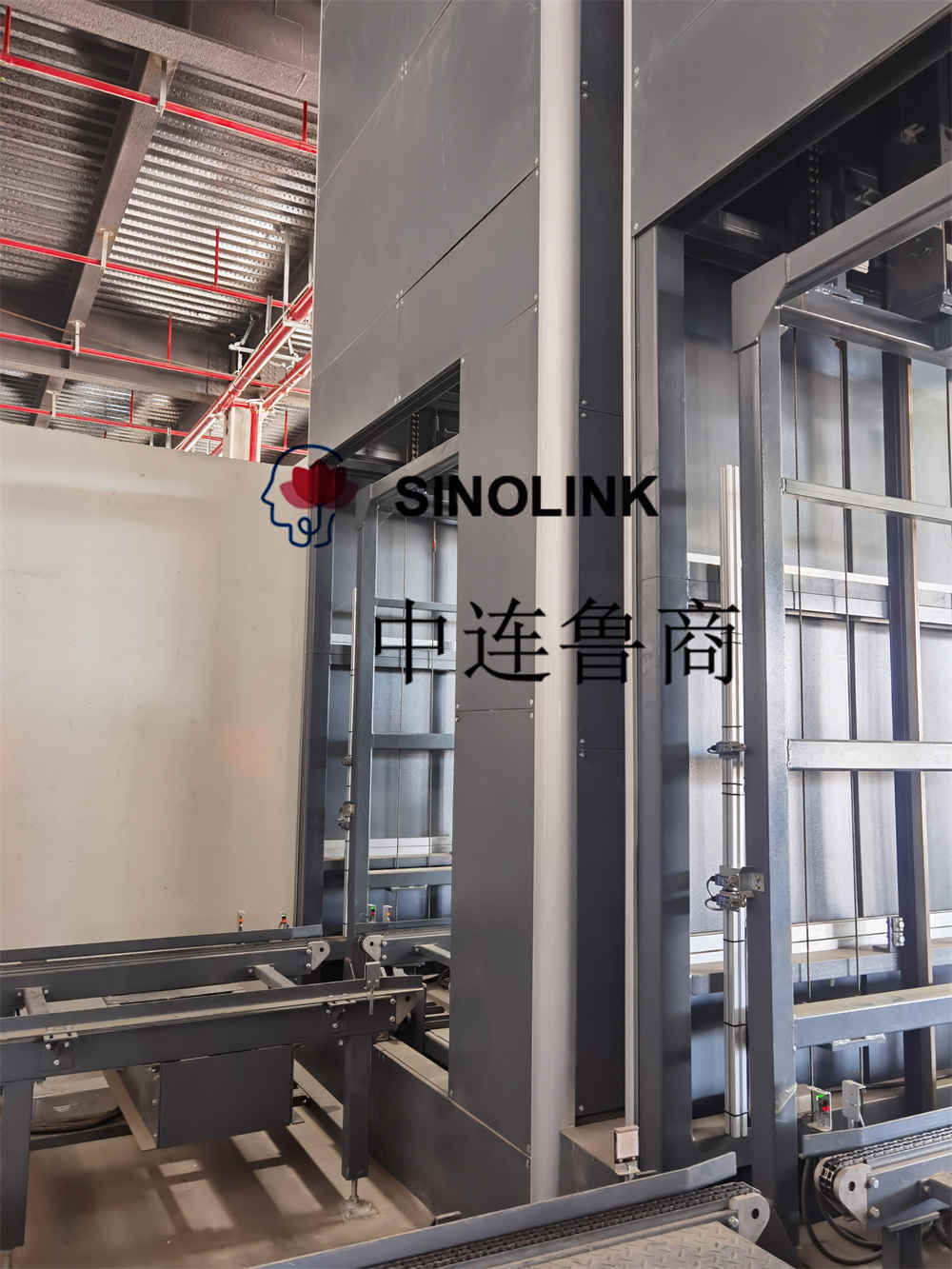

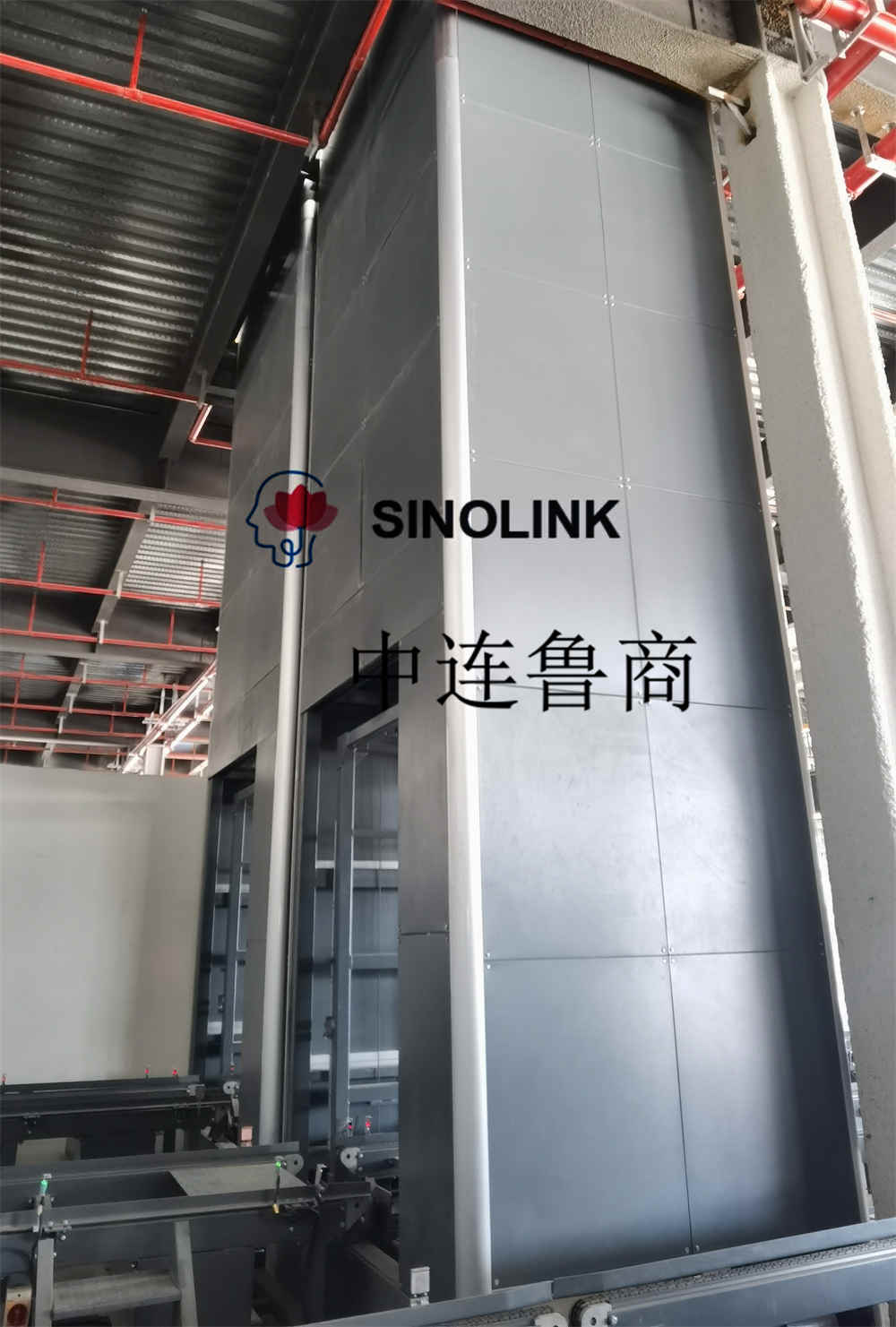

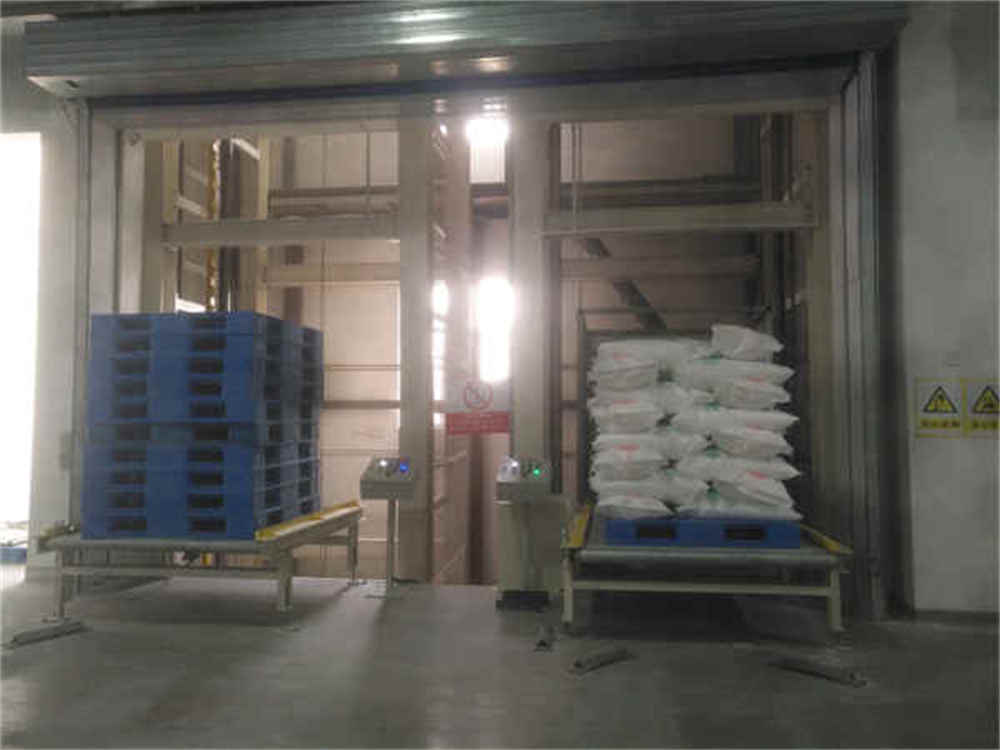

全自動無人重荷重垂直昇降コンベヤ

技術仕様と要件:

1) 技術パラメータの表:

シーケンス番号、機器名、性能、数量

1.垂直コンベヤー機械の耐荷重: 2T;

効率の向上: 1 時間あたり 60 回。

上昇速度: 24 メートル/分;

全体の電力: 9KW 4 セット

2. インバウンドおよびアウトバウンドコンベアの積載量: 2000Kg;

搬送速度：140mm/s、

コンベヤ長さ: 2000mm;

コンベアラインの高さは 650 mm (+50) です。

ローラー直径: 89mm;

ローラー間隔: 127 mm;

減速モーター出力：0.75KW 12台

2) 機器要件:

全体的な要件:

1. アイテム仕様: パレット (L1400 *W1200 * H150) mm (両方向の要件を満たすことができます) パレットと貨物 (L1500-1550 *W1300-1350 * H2000) mm

2.商品重量：1.0T

3.機械負荷: 2T

4. 効率の向上: 1 時間あたり 60 回 (つまり、1 分あたり 1 つの貨物配送)

5.持ち上げ速度: 24m/min (0.4m/s)

6.機械全体の電力: 9KW

7.機械全体の重量: 15トン

8.動作電圧: 380VAC/3 相 5 線/50Hz

3)。 垂直コンベヤホスト

1.垂直搬送はチェーンリフトを採用し、可変周波数速度調整、可変速度始動および可変速度停止の設計を採用しており、装置のスムーズな動作を保証できます。

2. H 鋼構造設計、取り付けが簡単、強力な適応性。

3.サスペンションボックスとカウンターウェイトの組み合わせ、4つのサスペンションチェーンと2つのガイドウェイの組み合わせにより、商品のスムーズな持ち上げ、低エネルギー消費、高効率が保証されます。

4. ギア減速機と周波数変換器の速度調整により、装置は高出力で幅広い速度変化を調整し、スムーズな起動と停止を可能にします。

5. ブレーキモーターはブレーキに使用され、近接スイッチはリミットスイッチの減速とリミットスイッチの停止に使用され、機械の安全性が大幅に向上します。

6. 変速機にはブレーキ付SEW立型減速機を選択します。その性能は非常に信頼できます。優れたブレーキ性能により、垂直コンベヤを任意の位置で緊急停止できます。

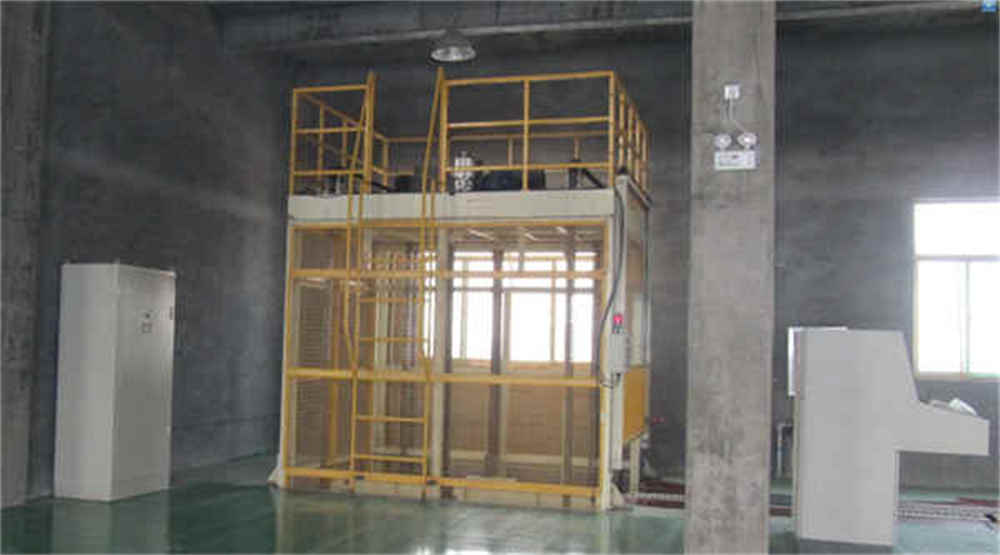

4)。 エスカレーターコンポーネントのオーバーホール

1. 昇降はしごを維持すると、垂直コンベアの上部に登るのに便利です。

2. 昇降はしごは高さ 2000 mm の柵で囲う必要があります。

3. オーバーホール用ガードレールは、上部のオーバーホール作業員の安全を効果的に保護できます。

4. ガードレールの底部には、異物の落下を防ぐために高さ 200 mm の安全保護板を設置する必要があります。

5. オーバーホールプラットフォームのトランスミッションシャフト部分にはシールドが必要です。

6. 保守作業員が立ったり歩いたりするのに便利な保守プラットフォーム。

7. 表面スプレー

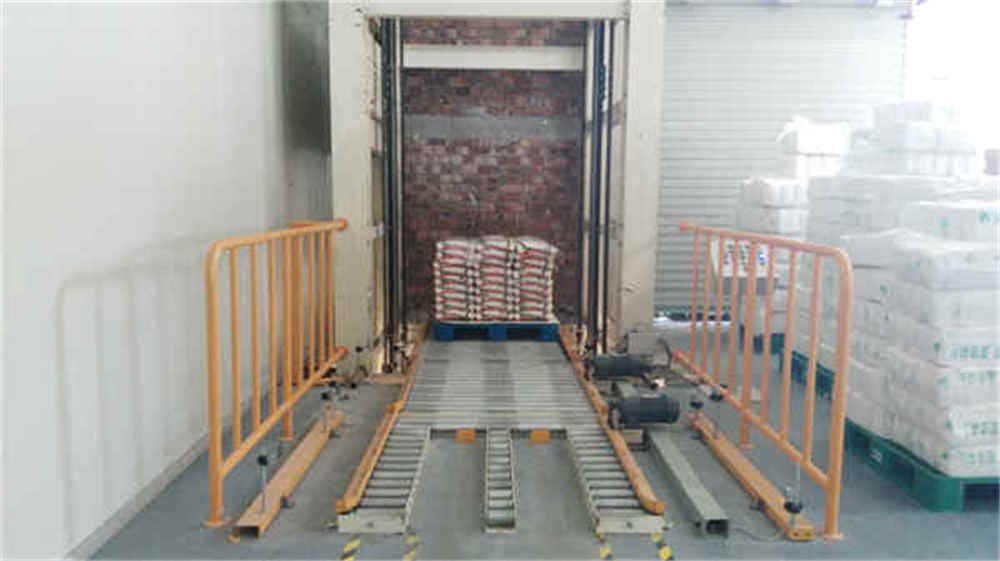

5)。 ローラーコンベアライン

1.耐荷重：2000Kg、完成品の輸送に使用されます

2、12 セットのコンベヤ（吊り下げケージ内のコンベヤを含む）

3.搬送速度：140mm/s（可変周波数調整可能）

4. コンベヤローラーの有効幅: 1500mm (サイズは貨物輸送の要件を満たす必要があります)

5.外部コンベアの長さ: 2000mm (サイズは貨物輸送の要件を満たす必要があります)

6. コンベアライン高さ: 650 mm (+50)

1.ローラー直径: 89mm

2. ローラー間隔: 127 mm (最終設計に基づく)

3.減速モーター出力: 0.75KW

4.ローラーコンベヤフレーム材質：炭素鋼溶射

6)。 安全ガードレールとオープンフェンス

1. 2 階建てのグランドコンベアポートには、開口部と設備の隙間からの人の転落を防止するための安全ガードレールが設置されています。

2. 開口部と装置の間の隙間からの破片の落下を防ぐために、1 つまたは 2 つの床の開口部にオープンエンクロージャが取り付けられます。筐体高さは100mmです。

7）。 材料垂直コンベヤの自動制御システム

1. PLC プログラマブル コントローラーを使用して制御します。

2. タッチスクリーン制御、作業状態の強力かつリアルタイム表示、自動故障警告およびアラーム機能、安全連動、保護装置付き。

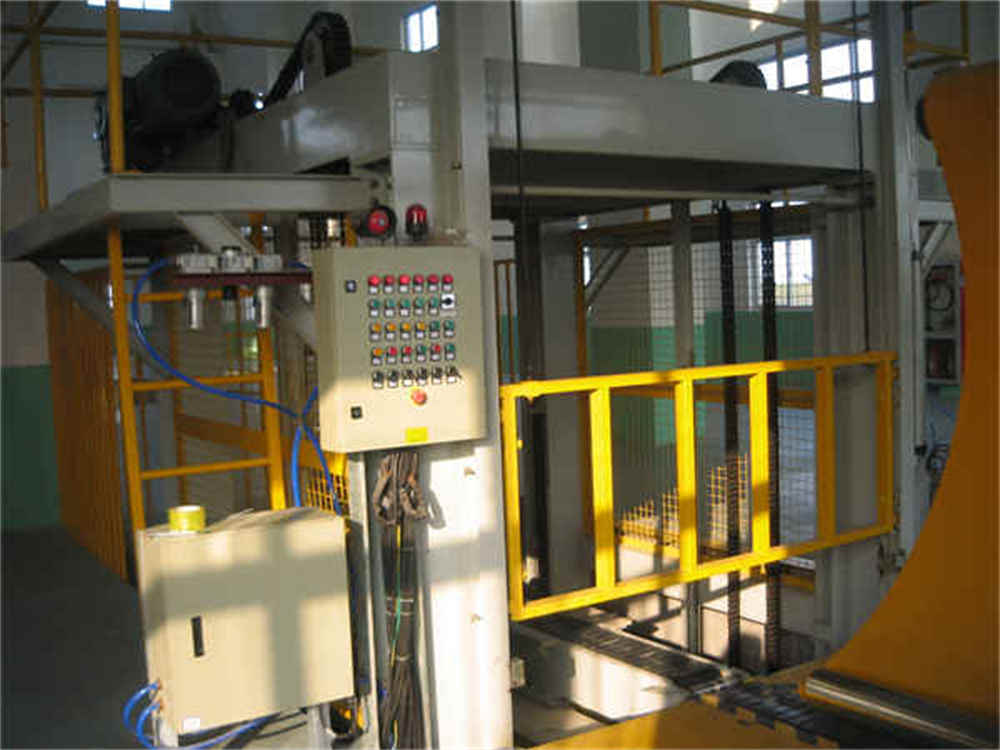

3. 各制御システムには 2 つのフィールドコントロールボックスが装備されており、垂直コンベアフレームの 1 階と 2 階にそれぞれ設置され、垂直コンベアを手動で制御します。

4. 各制御システムには 2 つの警報器があり、それぞれ 1 階と 2 階に警報機能とコールプロンプト機能があります。

フィールドボタン制御、メインモーター可変周波数速度調整、ストロークスイッチおよびカウントセンサーストローク制御、開始および停止スロー加速および減速制御、ストロークスイッチおよびカウンターデュアル制御。

5. 各機器の入り口には、フォークリフトのドライバーが商品の入り口を遠隔で制御するためのリモコンが装備されています。

8)。 制御盤構成表

1. PLC Siemens (当事者 A の自動制御要件に従って予約)

2. 周波数変換器シュナイダー

3. タッチ スクリーン シーメンス

4、光電スイッチボンナー

5.近接スイッチ

6. 低電圧電気機器のシュナイダー

7. リミットスイッチ

8. リフトドライブ減速モーター SEW 7.5KW

9.コンベア減速機モーターTongyu 0.75KW

10. ボルトなどの締結具のクラス 8.8

11. DC24V-3A 電源は別途ご用意いただき、DC 電源は Mingwei よりご用意いただきます。

9)。 その他の要件：

1 および 4 ホイストは、計画図の設置場所とプロセスの要件を満たしています。詳細は添付資料「設備配置図」をご参照ください。

2. 機器本体の使用色：アイボリーホワイト

3. 機器の警告色の使用: 購入者が提供したものが優先されます。

4. フォークリフトバッフルはコンベアラインの入口と出口に設計する必要があります。

5. 勤務体系：3交代制、1交代8時間、年間330人以上

さらに詳しい情報や詳細な要件については、いつでも私にご相談ください。
