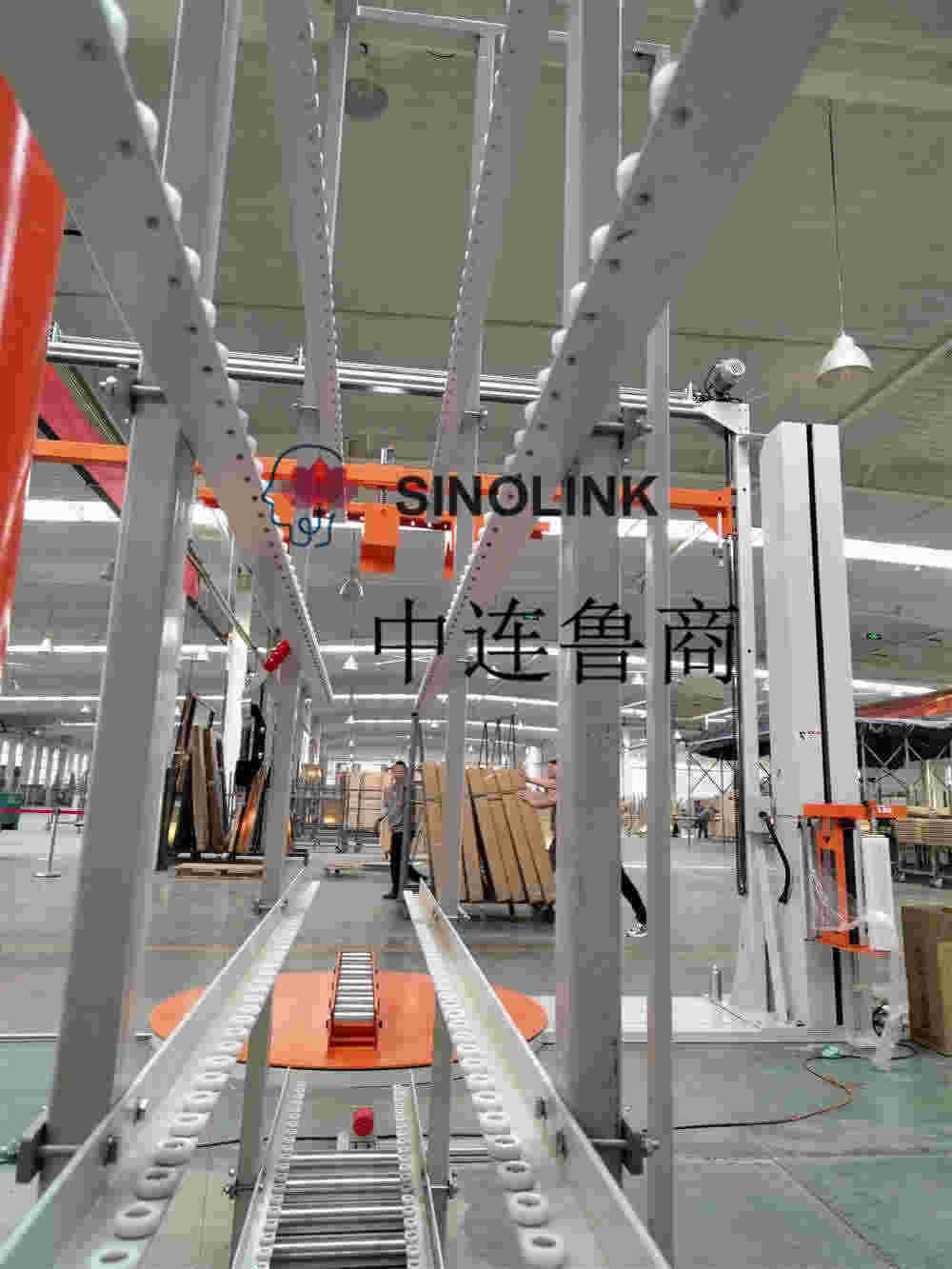

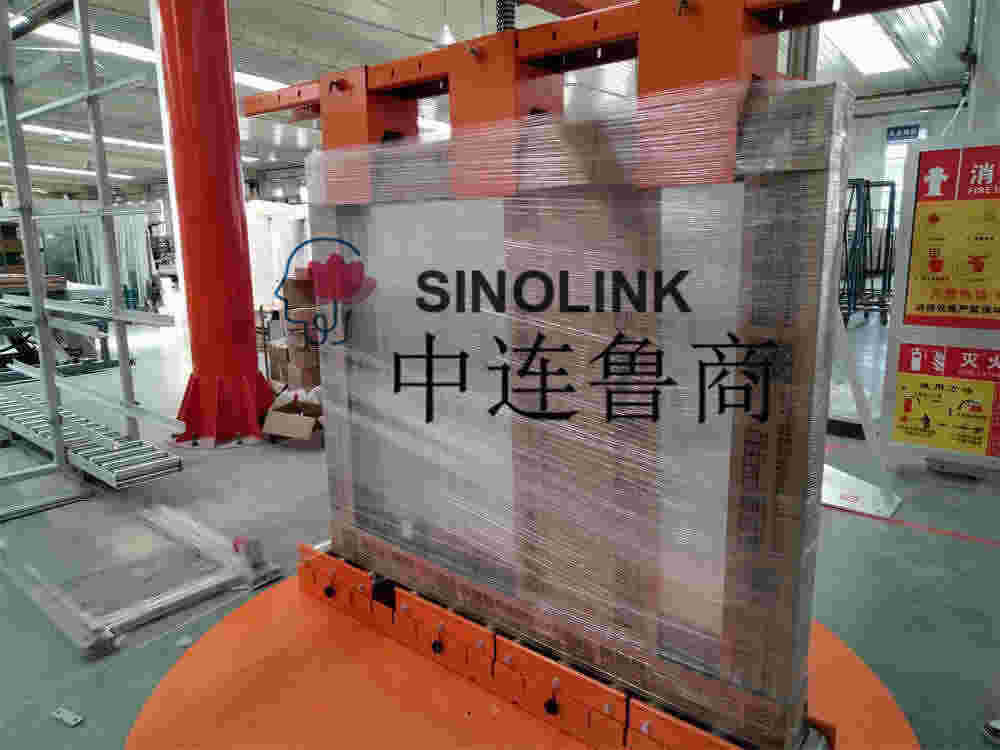

非標準の縦型ドアおよび窓包装機

製品のパフォーマンス上の利点:

1. タッチスクリーンコントロール、操作が簡単。

2. 事前に延伸されたフィルムフレーム、張力を調整するためのインバーター付き220V ACモーター、中国の同じ業界のフィルムフレームに適用される24V DCモーターと電源ボックスの速度規制を変更し、張力の不安定性を変更します。 。

技術パラメータ:

1. ターンテーブル直径: 2000mm (このデータは参考用であり、技術部門の設計に依存します)

2.ラッピング仕様：

3.梱包仕様:

最高:3500mm(長さ)×2600mm(高さ)×150(厚さ)mm;重量：約500kg

少しでも：長さ500mm×高さ500mm×厚さ80mm 重量：約50kg ターンテーブル高さ：78mm

4.ターンテーブル耐荷重: 2000kg

5.重量: 1200kg

6.機械全体の電力: 約2 kw

7.電源電圧：単相220V

8.ターンテーブル速度: 0~12 rpm

9.包装材料：LLDPEストレッチフィルム

厚さ：17～35μm

幅：500mm

膜ロール内側：76.2mm

フィルムロール最大外径：240mm

主な特徴:

制御システム:

1.巻き層数と回数を設定可能;

2. 光電スイッチ、商品の高さを自動的に感知

3. 特定の部分に特別な保護を実行できる強化巻線機能。

4. 頂上通過時間を設定する機能。

ターンテーブルドライブ:

1. ターンテーブルの周波数変換速度調整は 0 ～ 12 rpm で調整可能です。

2. ターンテーブルの駆動はチェーン駆動であり、位置決めは正確です。

3. ターンテーブルは自動的にリセットされます。

4.ターンテーブルの底部にはフォークリフトスロットが装備されています

メンブレンラックシステム:

1.ドアフィルムフレームを開きます

2. 膜フレームは動的プレストレッチ機構であり、プレストレッチは 250% に達することができます。

3. チェーン構造、安定性と信頼性;

4. AC モーターが膜を引っ張り、インバーターが張力を調整します。

5. フィルムフレームの上昇速度と下降速度、フィルムの送り速度をそれぞれ調整できます。

6. 上部と下部の巻線の数は個別に制御されます。

7. メンブレンシステムの追従機構はワンプルで引き出せます。

8.膜フレームリフティングモーターの出力: 0.37kw

タッチスクリーンの機能と説明:

1. デジタルパラメータ設定: ターンテーブル速度、フィルムフレーム上昇速度、フィルムフレームフィルム出力速度 (0-50 設定可能)

2.下層の巻き回数、上層の巻き回数、上下回数、上を通過する時間を設定可能

3. 手動強化機能を設定し、巻線品の特定の部分を強化して包むことができます

4. 膜破損・膜欠損の自動診断・検出と懸濁処理機能

5.商品の高さを自動感知

6. 出身地の自由とランダムスタート

プレス機能:

1 電動上押し

2.上部モーターの出力: 0.37KW (参考データ、技術部門の設計に従う)

3.ジャッキストローク：1500~2500mm

4. プレス装置には固定治具を備え、その数と構造は大きなドアや窓の利便性と安全性を考慮する必要があります。

受信カードスロット:

1. カードスロットサイズ：1200mm×150mm×≧200mm（長さ×幅、ターンテーブル有効昇降高さ≧200mm以上、データは参考値であり、技術部門の設計が優先します）

2. 搬送ローラーの表面は亜鉛メッキおよび不動態化処理されています。

3.カードスロットの両側にバッフルがあり、木製ドアを効果的に固定します。

4. U字溝の内溝の高さは30mmです（ここでのデータは参考値であり、技術部門の設計に依存します）。

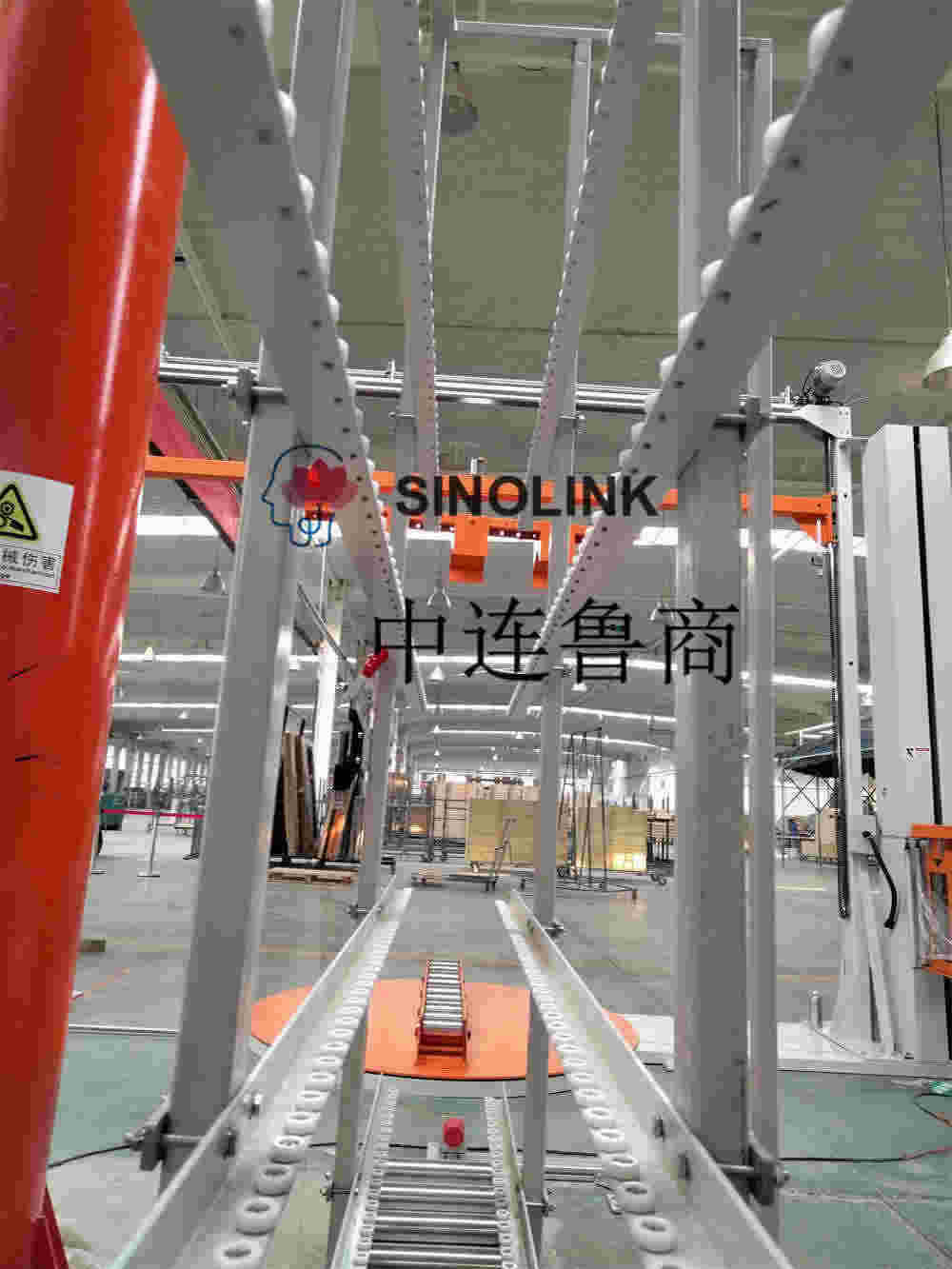

入力接続と祝福の非動力コンベヤライン:

1. この装置は、ドアや窓を巻取機に押し込むのを補助する機能を持ち、装置の名前は、無動力コンベアライン S-3500 の接続と祝福です。

2.ワインディングマシーンと併用する

3. 使用プロセスでは、購入に手動の支援が必要です

装置設計上の利便性およびその他の要件

1. 手動梱包時の操作を容易にするために、フットスイッチの開始および一時停止装置を追加します。

2. 機器本体の色: RAL9002 (グレーと白)、可動または回転部分は RAL2004 (オレンジレッド) の保護色を採用

3. 最適化または改善を伴う機器のその他の側面。
