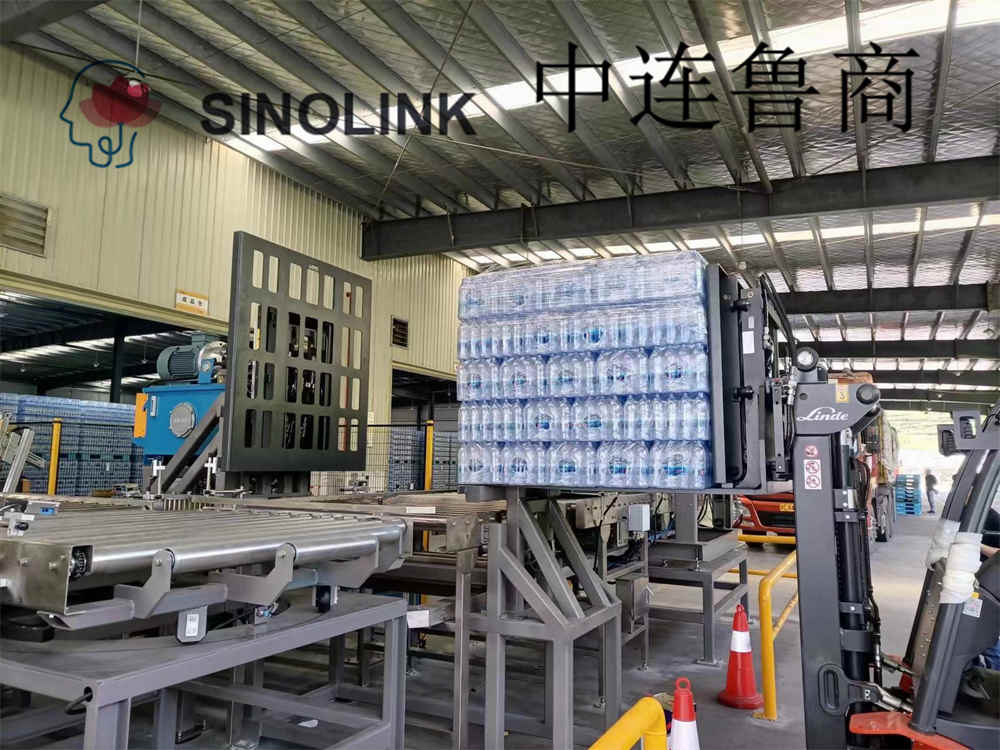

全自動パレット積み貨物分離プッシャー
全自動パレット積み貨物分離プッシャー
プロジェクト名と範囲:
1.プロジェクト名:フォークリフトプロジェクトのパレット全体のスタックなしの食用油の小さなパッケージ
2. 供給範囲:
一連の「パレット プッシュおよびプル製品ライン」を追加することで、外注費を削減し、コストを節約します。パレットレスパレットスタッキングのプロセス要件を満たし、生産効率を満たし、安全な生産を実現します。以下を含みますが、これらに限定されません。
A、コンベア2台(各自ご用意ください)
B、2 つのプッシュプル デバイス
C、油圧ステーション 2 つ
D、フォークリフトブロック2
E、2 セットの制御システム
具体的な内容は、現場の状況や機器サプライヤー自身の機器特性に応じて設計されます。
3. 工場が提供する条件:
工場は、電源を主制御盤に接続する責任があります。
電圧:380V、50Hz、三相5線、電圧変動範囲±10%。
全体的な技術パラメータ:

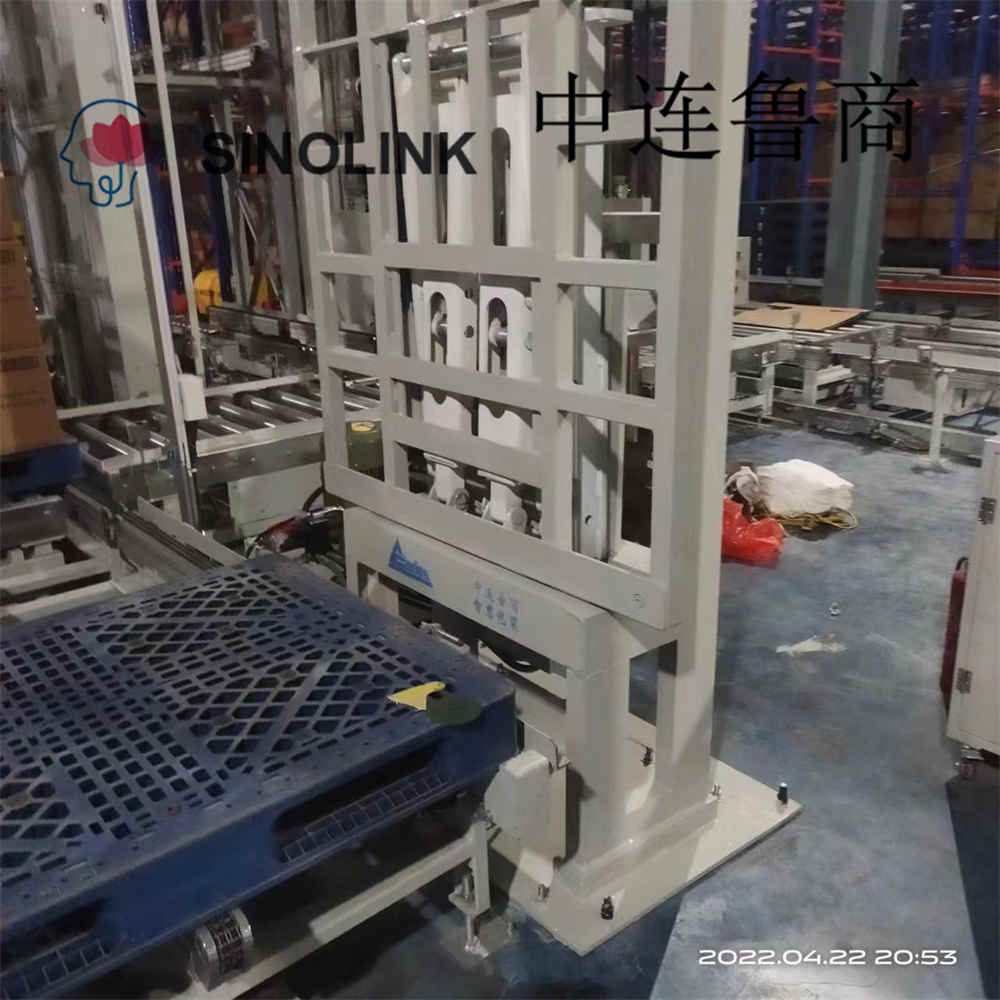

1. 油圧プッシャー:
パレット保持エジェクタ、サイドシフトなし、フォークなし、パレット保持機能なし、イジェクト構造はシザー構造です
2.耐荷重1500KG 、荷重損失距離約280mm、水平重心約135mm(実際の設計による)
3.自動制御システム:制御モード:無線制御(5〜10メートル)、フォークリフトのAピラーの右側に取り付けられた無線操作ボタン(シーメンスPLC、周波数コンバータ(制御パネル付きインバータ)または同等の品質のブランド製品を含む) 、低電圧電気部品は、シュナイダーまたは同等の品質のブランド製品、炭素鋼の電気制御ボックス、P+F 光電センサーまたはオムロン、およびその他の同様の品質のブランドの近接スイッチを選択し、保護レベルは IP67 です。端子台はワイドミュラーまたは同等の高品質ブランド製品で作られています。

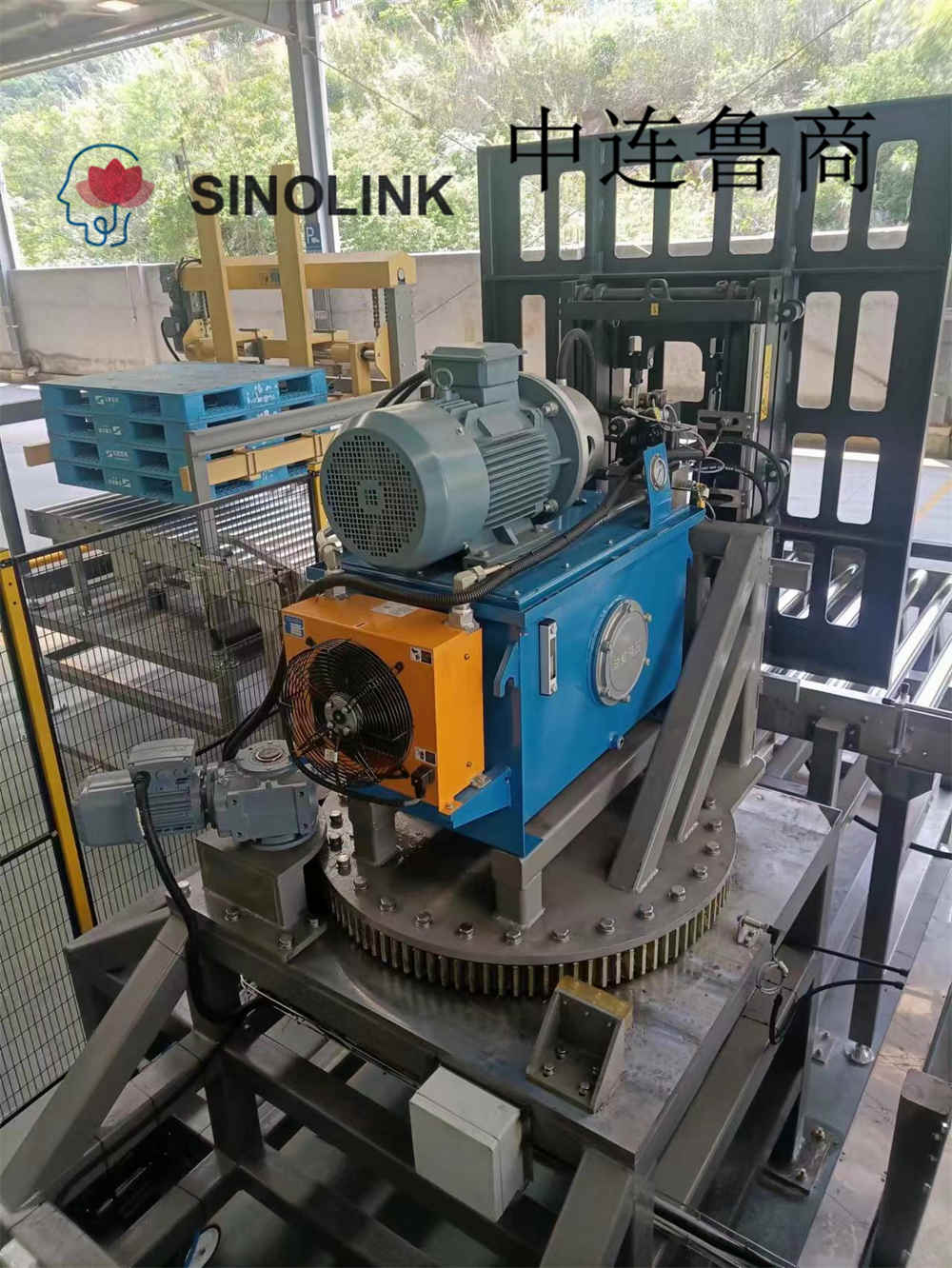

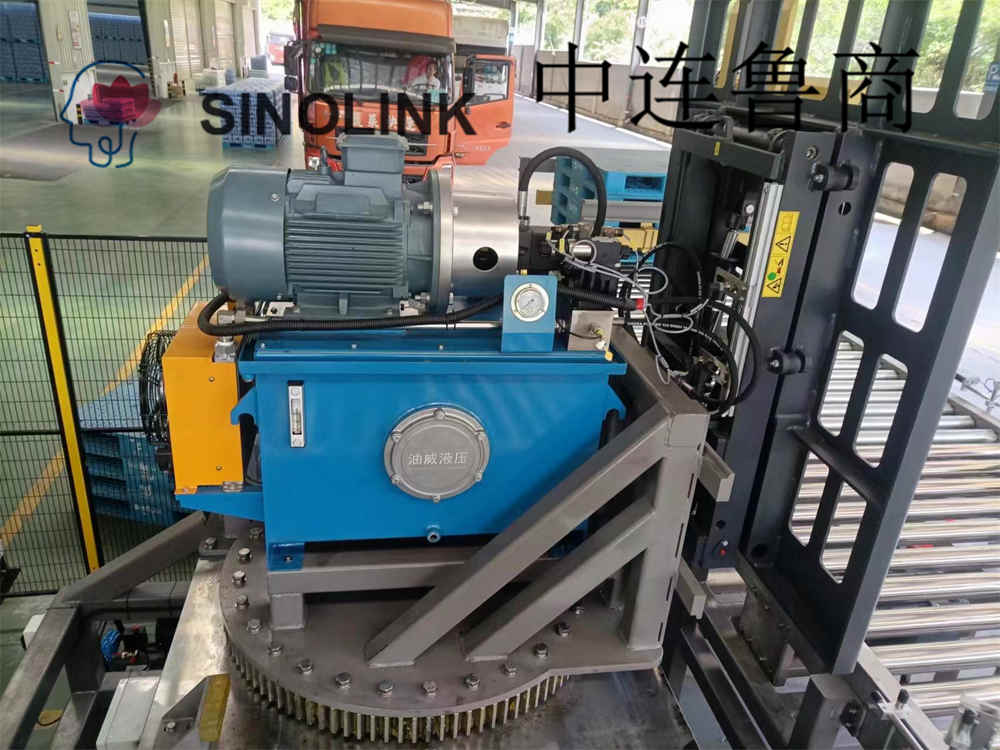

4. 単一オイル回路油圧ステーション:機械的接続、作動油流量 20-30L/min、圧力 150BAR;
5. フォークリフト保護装置:厚さ 6 mm の炭素鋼板 (実際の設計の対象)
6.すべての機器接続に必要なすべての電源ケーブル、制御ケーブル、ブリッジおよびねじ切りパイプは難燃性ケーブルを採用し、電源ケーブルは中国の有名なブランド製品を入手するために選択されます。
7.電気制御キャビネットは下部入口ライン、下部出口を採用し、換気および排気装置が取り付けられており、IP65保護レベルを満たしています。
8. モーター出力: 5.5KW (実際の設計による)
9. プッシュプレートサイズ:高さ1700 *幅1350、プッシュストローク:1750
10. プッシュ効率: 30 torr/時間
11. プッシャーの下のコンベアは自分で準備する必要があります。
1) 複列チェーンコンベヤ
2) チェーンライン速度: 16 メートル/分
3) 長さ: 3500mm、2800mm、幅: 1320mm、コンベア高さ: 750mm
12.機器の本体色と保護色:顧客の要件に従って。

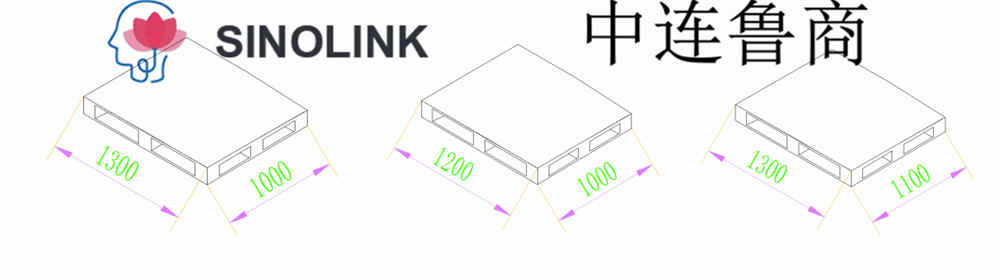

13. パレットの選択
材質:プラスチック(天子佗)
寸法:長さ×幅×高さ、mm:1300×1000×150、1200×1000×150、1300×1100×150
フォーク方向:1300/1200方向(ボトムフォーク引き方向、プッシャー押し方向)
構造形式:両面パレット
単体重量、kg: 30
荷重、kg: ≥ 1000
コンベアは 3 つの固体パレット形式を念頭に置いて設計する必要があり、そのすべてがコンベア システムで通常どおり使用できます。

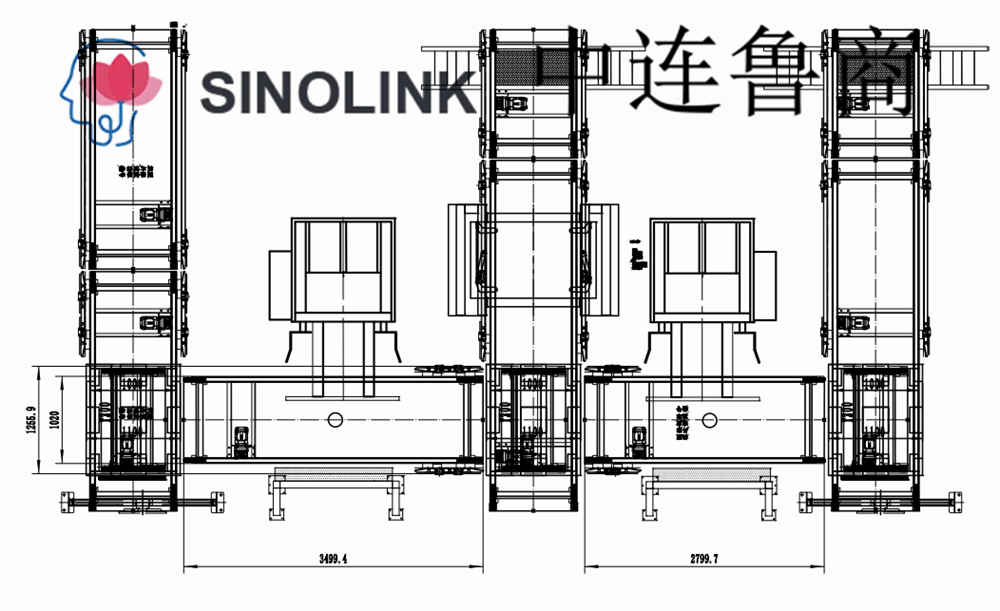

設備配置
詳細については、いつでもお問い合わせください。
お問い合わせをお待ちしております。
