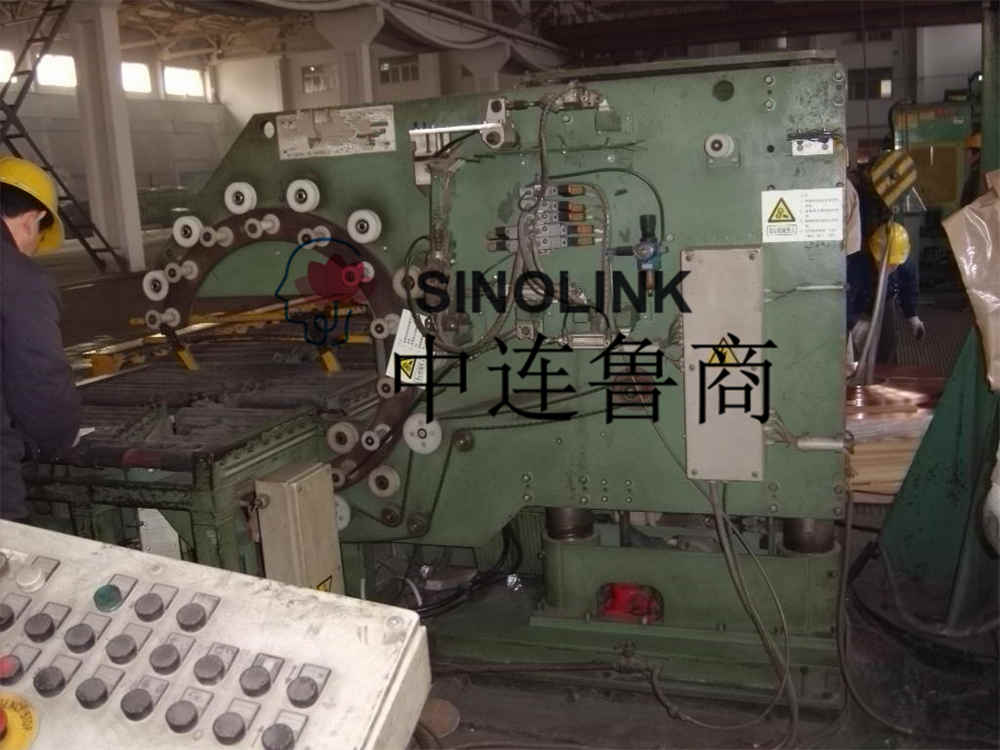

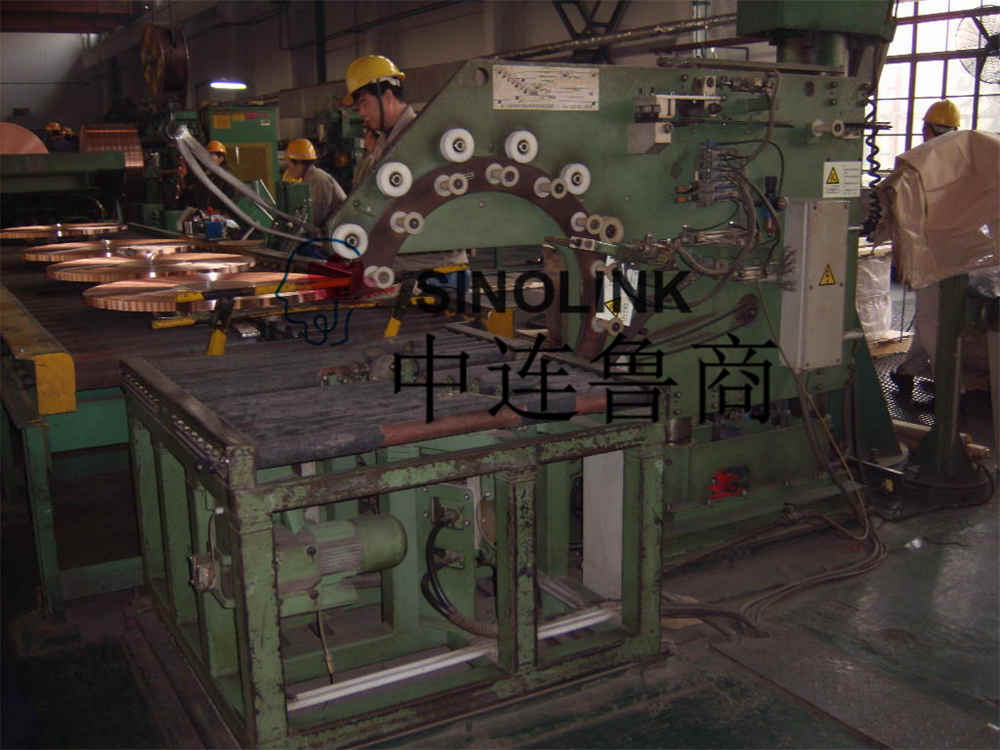

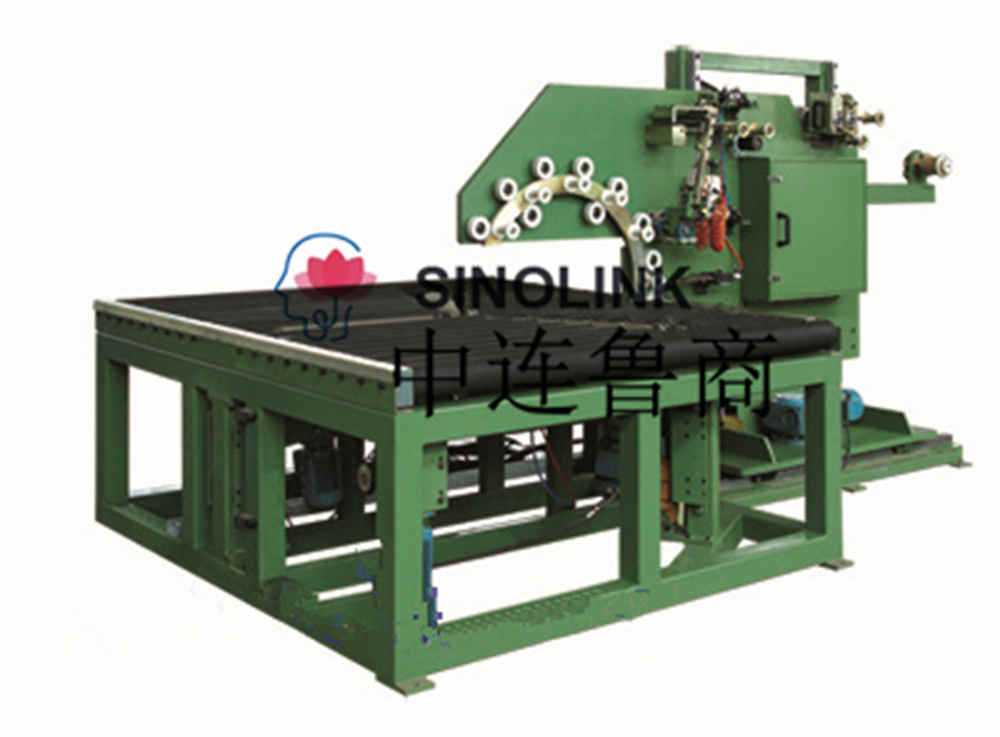

インライン水平リング巻線包装機

梱包プロセス:

スチールコイルはパワーコンベア（お客様専用設備）を通って搬送され、リングマシンに入る前に上部機からスチールコイルの内径、外径、幅、重量などのスチールコイル仕様が伝達されます。リングマシン制御システムへ。

スチールコイルはパワーコンベア（お客様所有）を通ってリングマシンに入り、リングマシンは上位マシンから提供されたスチールコイル仕様に従って梱包プログラムを自動的に切り替え、リングマシンは仕様に従ってスチールコイルを自動的に梱包します。プログラムによって設定されたアクション。

すべての鋼帯は紙テープを自動的に巻き取ることができ、紙の装填と紙の破断はすべて装置自体によって自動的に完了し、自動巻き包装、ヘッドとテールの巻き数を設定でき、中間部分のオーバーレイの巻き量を設定できます。調整するには、紙が切れた後、紙テープの切れたヘッドを粘着テープで手動で接着する必要があります。

巻き取り完了です。

次のコイルパッケージングサイクルを続けます。

主な技術パラメータ:

梱包用スチールベルト仕様：

内径：Φ250、Φ300、Φ400、Φ500

最小外径：Φ600

最大外径:Φ1500

ストリップ幅: 20-200mm

ロール重量: ロールあたり最大 2000kg。

包装紙ロール仕様：

材質：紙テープ

外径; φ600mm（最大）

幅：80mm

紙芯内径:φ75mm

ロール全体の最大重量は5000kgです

インライン横型リング巻き包装機の納入範囲:

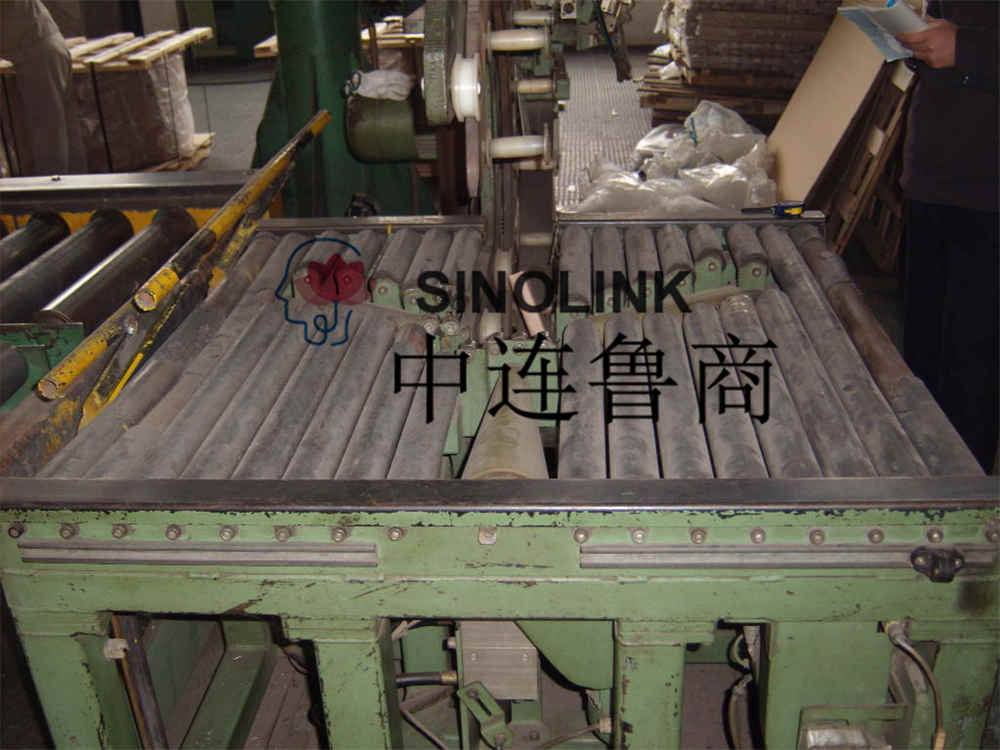

動力伝達ローラー：（1セット）

リング本体機械には独自のコンベアがあり、スチール コイルを巻線ステーションに搬送し、巻線スチール コイルをリング本体から搬送するために使用されます。

ローラー径：86mm

ピッチ：127mm

有効搬送面幅：1500mm

お客様搬送面高さ：800mm

搬送高さ：900mm（設備沈下工事は施主との調整が必要、沈下100mm、設備基礎図面の提供は業者との調整が必要）

搬送長さ：1886mm（この寸法は参考値です。装置の寸法図は契約締結後1週間以内にサプライヤーより提供されます）

動力搬送ローラー搬送速度：15m/min（周波数換算調整可能）

正逆動作機能があります

電力: 1.1kw

コニカルドライブアイドラー：（1セット）

梱包ステーションへの搬送に使用されるスチール コイルは自動的にジャッキでジャッキアップされ、リング ボディ機械が梱包するのを待ちます。

コニカルローラー数：3

コーンローラー駆動モーター出力：3×0.25kw

円錐形のローラーはモーターを駆動して、周波数と速度の調整を変換します。

コニカルローラーヘッドの直径: 260mm

自動排出機能付き。

リフティング駆動モード: 油圧排出

油圧ステーションモーター出力: 3kw (詳細設計後に決定、油圧システムはサプライヤーによって提供)

昇降ストローク：20mm

テーパーアイドラーの支持剛性が顧客の要件を満たしていることを確認します。

コーンローラーの表面は90度のポリウレタンでできており、摩擦を高め、金属素材上での滑りを防ぎます。

補助ローラー装置：（1式）

梱包ステーションを通るスチールコイルのスムーズな通過を支援するために使用されます

補助ローラーの振幅は90°です。

空気圧駆動

回転リング機構：（1セット）

包装材料の回転を駆動し、包装材料を鋼帯の表面に巻き付けるために使用されます

ロータリーリング速度: 80rpm(最大)

スイベル昇降ストローク: 300mm

前後進ストローク：80mm

デバイスの電源:

ロータリーリングモーター: 1.5Kw

昇降モーター: 1.1Kw

水平移動モーター：0.37Kw

パッキングリングには周波数変換速度調整の機能があり、パッケージング要件に応じてパッケージング材料の重ね合わせと速度を変更でき、回転リングを持ち上げて水平に移動できます。

収納ベルト機構：（1セット）

紙テープの事前保管に。

2つの梱包材を包むことができます。

包装紙テープを事前に保管する機能があり、コイルの包装を確実に締めるための保管ベルトボックスが装備されています。

紙テープ ホルダーは機械的に減衰され、張力がかけられています。

自動上ベルト切断装置：（1式）

包装工程の自動化を実現するためのベルトの自動装填と切断に使用されます。

紙ベルトの緩い張力を調整することができ、張力はベルト、バネ、ネジによって調整できます。

空気圧モードでの自動ベルト破断。

巻き取り完了後、紙テープは自動的に切断され、紙テープがクランプされます。

特殊なベルトクランプ装置とアッパー・ブレーキングプログラム制御により、装置の梱包効率を大幅に向上させます。

制御システム:(1セット)

機器のセット全体の自動操作を制御します。

マシン全体の PLC 制御、モーター周波数変換速度調整;

シーメンスオムロンシリーズPLCプログラマブルコントローラ制御を採用し、独立した電気制御キャビネットを採用し、制御と操作を統合し、強力な機能を備えています。

タッチスクリーン制御、強力で、商品のさまざまな仕様のさまざまな包装プログラムを保存でき、ホストコンピュータによって提供されるスチールベルトの仕様に従って自動的に切り替えられ、自動的に巻き取られます。

パワーコンベヤローラエンコーダは、スチールベルト搬送の位置決めが正確であり、誤差が±10mm（最大）であることを保証するためにカウントおよび位置決めを行います。

リアルタイムで動作状態を表示でき、自動故障プロンプトとアラーム機能があり、安全チェーン保護装置が付いています。

巻線包装スチールベルトの外径、内径、幅、包装速度、その他のパラメータを設定できます。

スイベルは、スチールベルトのサイズに応じて、梱包されたスチールベルトに対して自動的に中心に配置されます。

包装紙テープの重なり具合と張力を調整する機能があり、巻き取り工程中の張力は一定であり、巻き取り後の包装紙が引っ張られたりしわになることなく平らな状態を保つことができます。

その他の要件：

1. エネルギー媒体:

電源：AC380V/5Kw/50Hz

空気供給要件:

圧縮空気圧力：0.4～0.6Mpa

空気消費量: 0.06Nm3/h

空気源は購入者によって空気圧制御ボックスの外側の遮断弁に接続されます。

2. 提供される情報:

ご契約後1週間以内に機器設置寸法図（エアコントロールボックス、電気制御盤、油圧ステーションの設置場所を含む）をご提出致します。

取扱説明書（電気回路図、メンテナンス手順を含む）。

の主な電気構成:

摩耗部品のリストが付属します。

アフターセールス技術サービス:

すべての機械には、設置日および試運転テスト受領日から 1 年間の無料保証責任があり、生涯にわたる技術サービスおよびメンテナンス サービスが提供されます。アフターサービス ホットラインは 24 時間テクニカル サポートを提供し、一般的な問題のトラブルシューティングを 15 分以内に行います。全国のアフターサービス専門家がお客様にタイムリーで便利なオンサイト技術サービス サポートを提供します。
