石膏ボード（建築ボード、人工ボード等）全自動六面包装包装システム

石膏ボード（建築ボード、人工ボード等）全自動六面包装包装システム

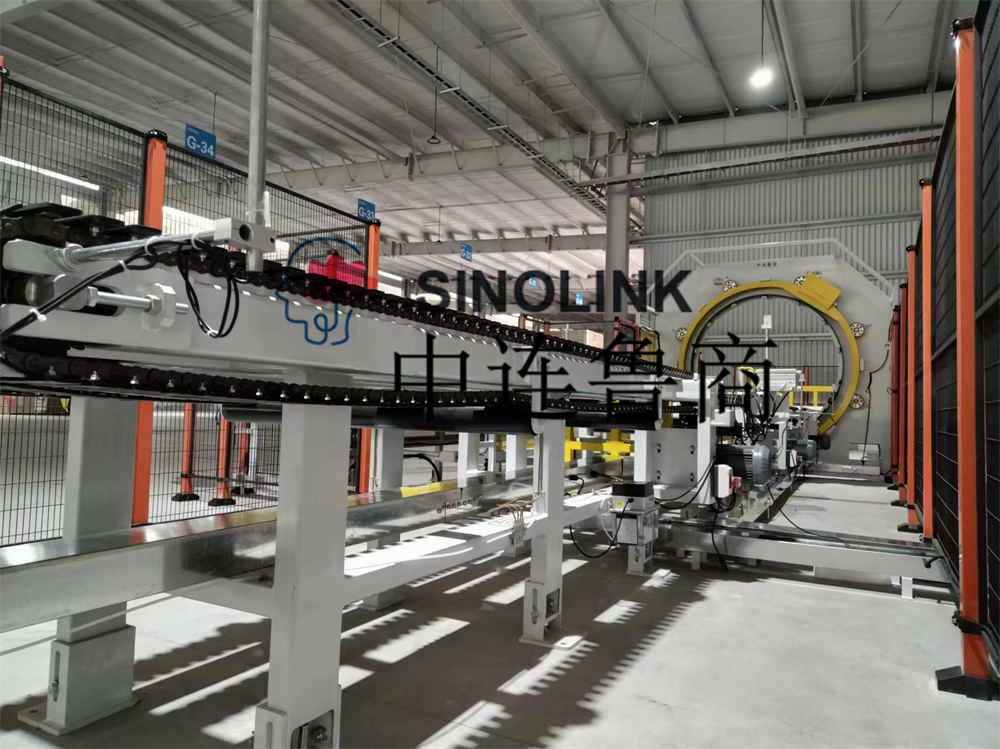

石膏ボードはオフライン包装で包装されます。

1. 手動でコーナーガードを追加し、石膏ボードにラベルを貼り付けます。フォークリフトがボードをオンラインにし、垂直ロッカーアームがラッピングし、自動的に石膏バーパッドレッグを追加し、水平ラッピングし、フォークリフトがボードをオフラインにします。

2. コーナーガードを手動で追加し、石膏ボードにラベルを配置し、手動で袋詰めし、ボードをオンラインでフォークリフトし、石膏腱脚を自動的に追加し、水平ラッピングを行い、ボードをオフラインでフォークリフトします。

機器要件

5.1 スパイラルフィルムはインフレータブルシャフトで取り付けられます。

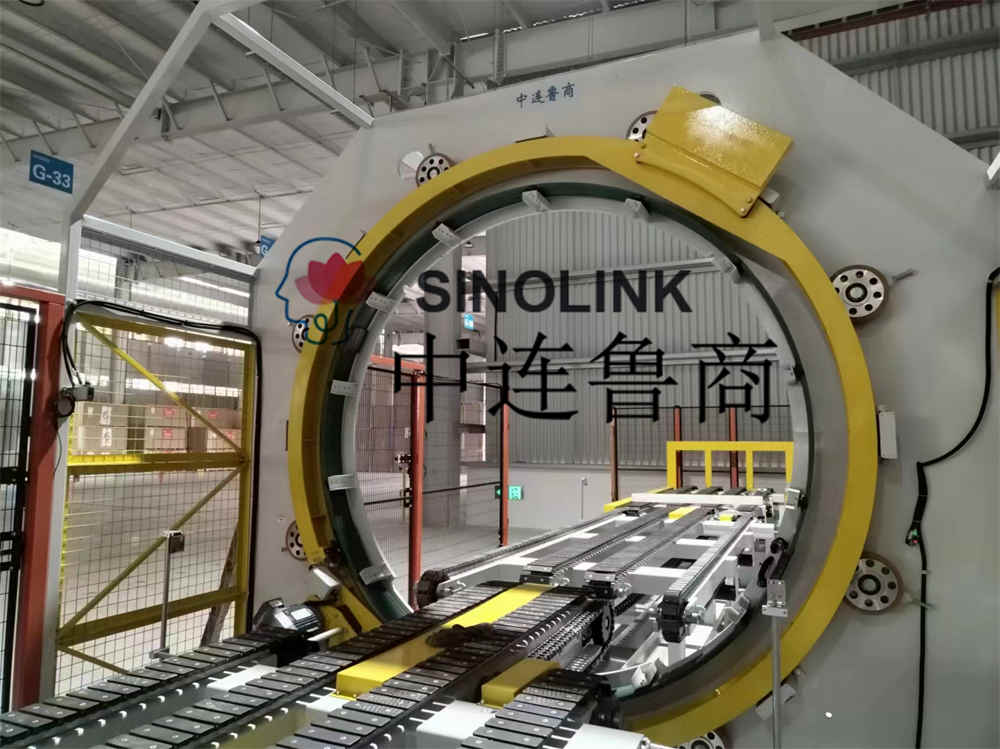

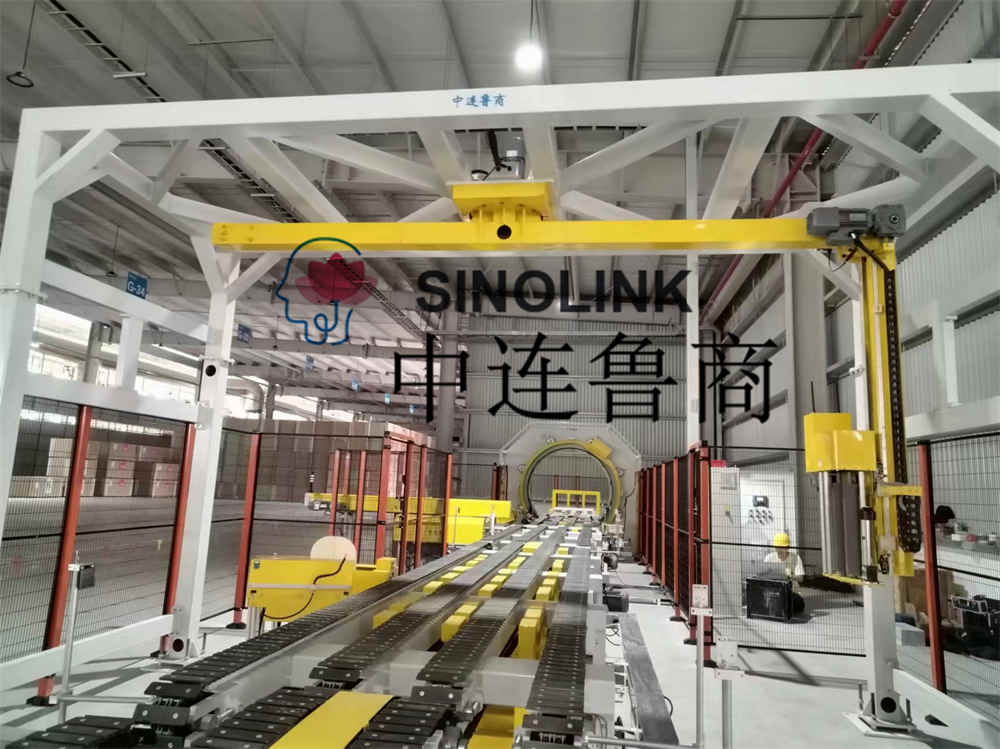

5.2 垂直延伸フィルムフレームはプレ延伸方式を採用し、水平巻き取りフィルムフレームは抵抗延伸方式を採用し、1.6、1.8、2.0、2.5の4つの延伸比のスプロケットを備え、延伸フィルムの延伸比はギア交換により伸縮率を可視化し、ギア交換時の外観マークを調整します。

5.3 包装上のストレッチフィルムの締め付け力は調整可能であり、容易に視覚化できる必要があります。

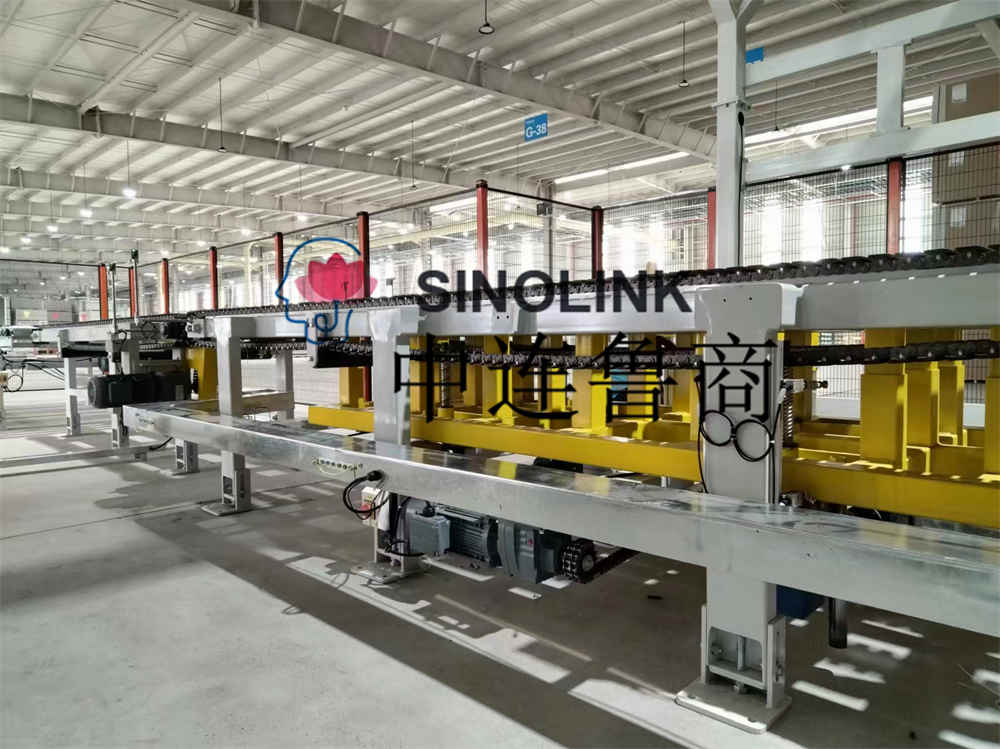

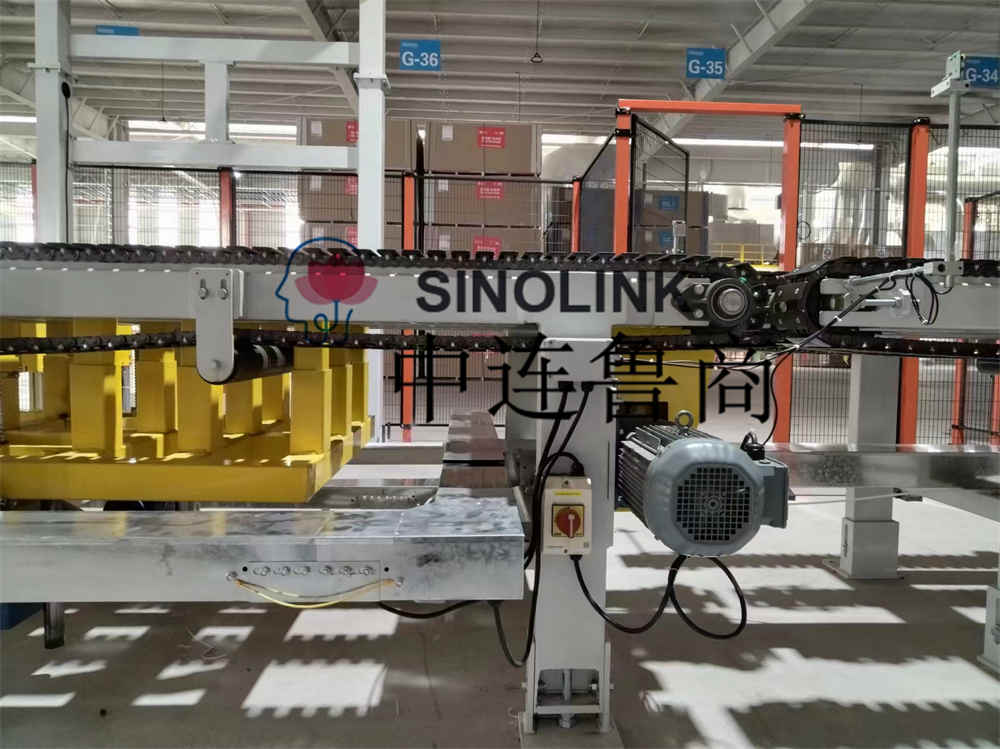

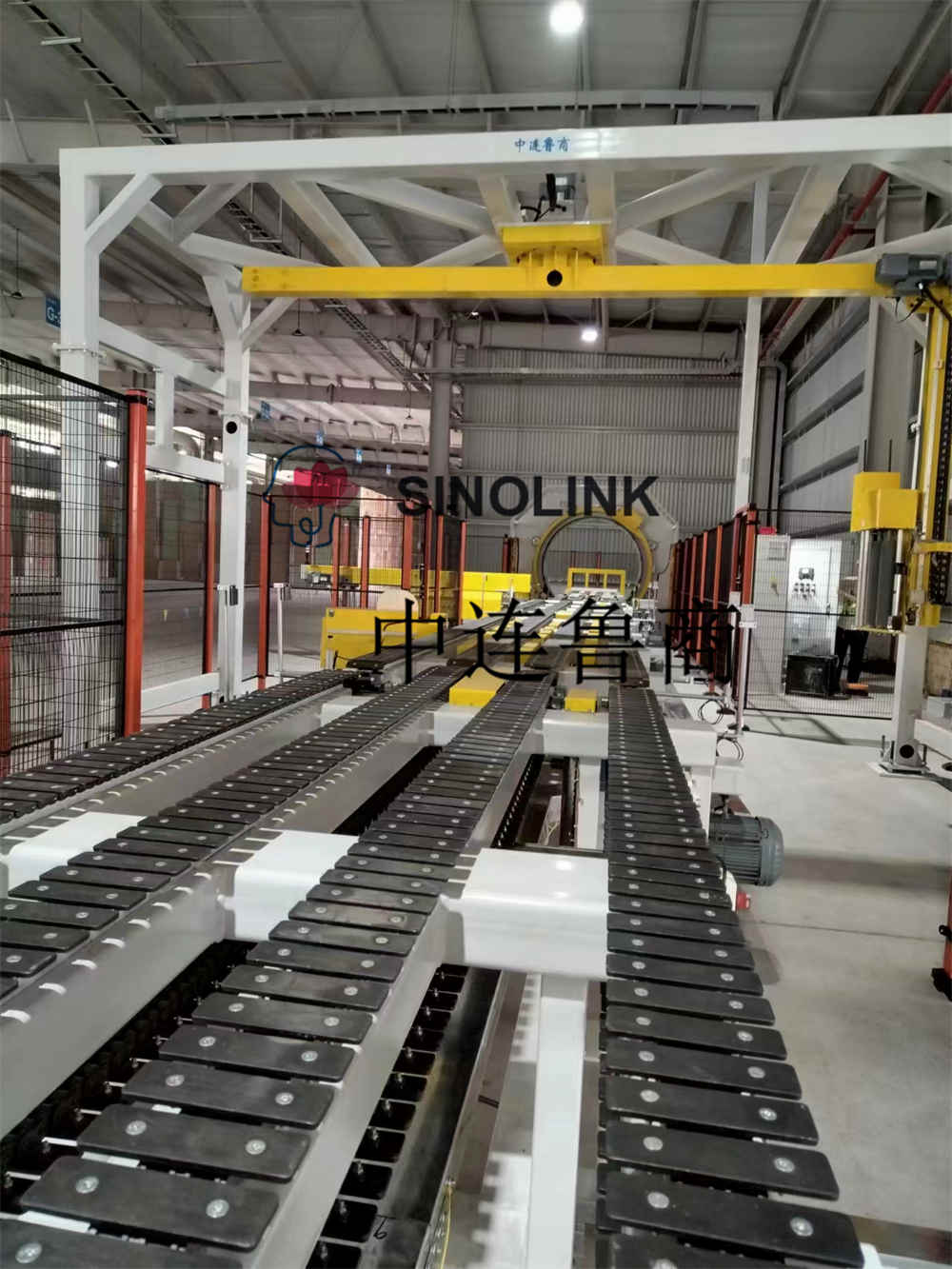

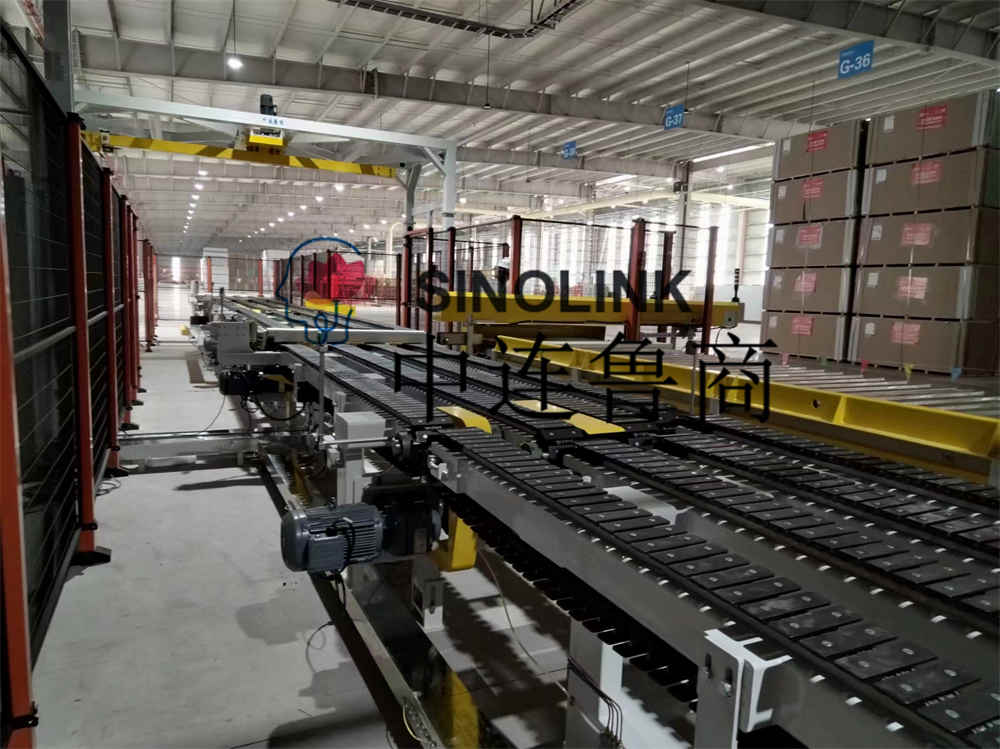

5.4 チェーンコンベアは幅 150 mm のコンベアチェーンプレートを採用し、コンベアトランジションは中央 2 列のチェーンエクステンションを採用し、後ろのコンベアの両側のエクステンションと千鳥状に配置され、石膏リブパッドの脚が確実に動くようにします。トランジションで絞り出されないこと。駆動ギヤードモーターは水平外部に配置され、完全に密閉された保護カバーが設計されています。

5.5 石膏ボード上の石膏リブパッド脚の位置は、必要に応じて設定できます。たとえば、頭と尾の石膏腱パッドの中心は端から 110 mm 以下です。

5.6 上部プレートステーションは、パッケージセンタリング装置を備えて設計されるものとします。

5.7 装置の上部および下部プレートの位置は、ホイール制限ブロックおよびフォーク歯衝突防止ビームを使用して設計されなければなりません。

5.8 水平巻取りチェーン機械は、作業員が立って装置の上部保守を容易に行えるように、板を敷いて設置する必要があります。

5.9 装置の構造設計では、粉塵の発生を最小限に抑え、清掃を容易にするために、石膏腱パッドの脚に対するチェーンプレートの損傷を考慮する必要があります。

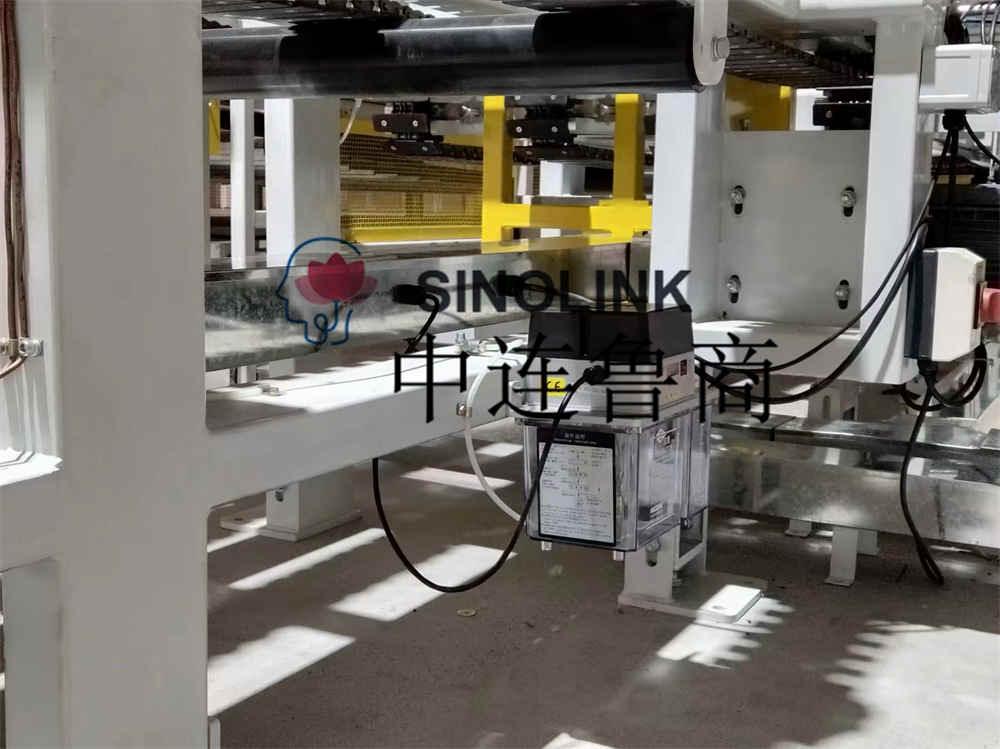

5.10 装置のグリース潤滑は、グリースノズルを作業者が操作しやすい位置に導き、チェーンは濃縮された薄い油で自動的に潤滑され、チェーンコンベアのギアモーターは装置の外側に設置される必要があります。メンテナンスとメンテナンスを容易にします。

5.11 電気制御にはシーメンス PLC を使用し、PN 通信インターフェースを備え、操作テーブルにはシーメンス タッチ スクリーンが装備されています。

5.12 システムには、動作警告灯、故障警告灯、梱包材不足、倉庫満杯警告灯、および音声警報器が装備されていなければなりません。

5.13 システムの起動前および障害の発生時に、音と光のプロンプトを送信し、システムは機械を連鎖的に停止し、障害を診断し、障害情報を記録できます。

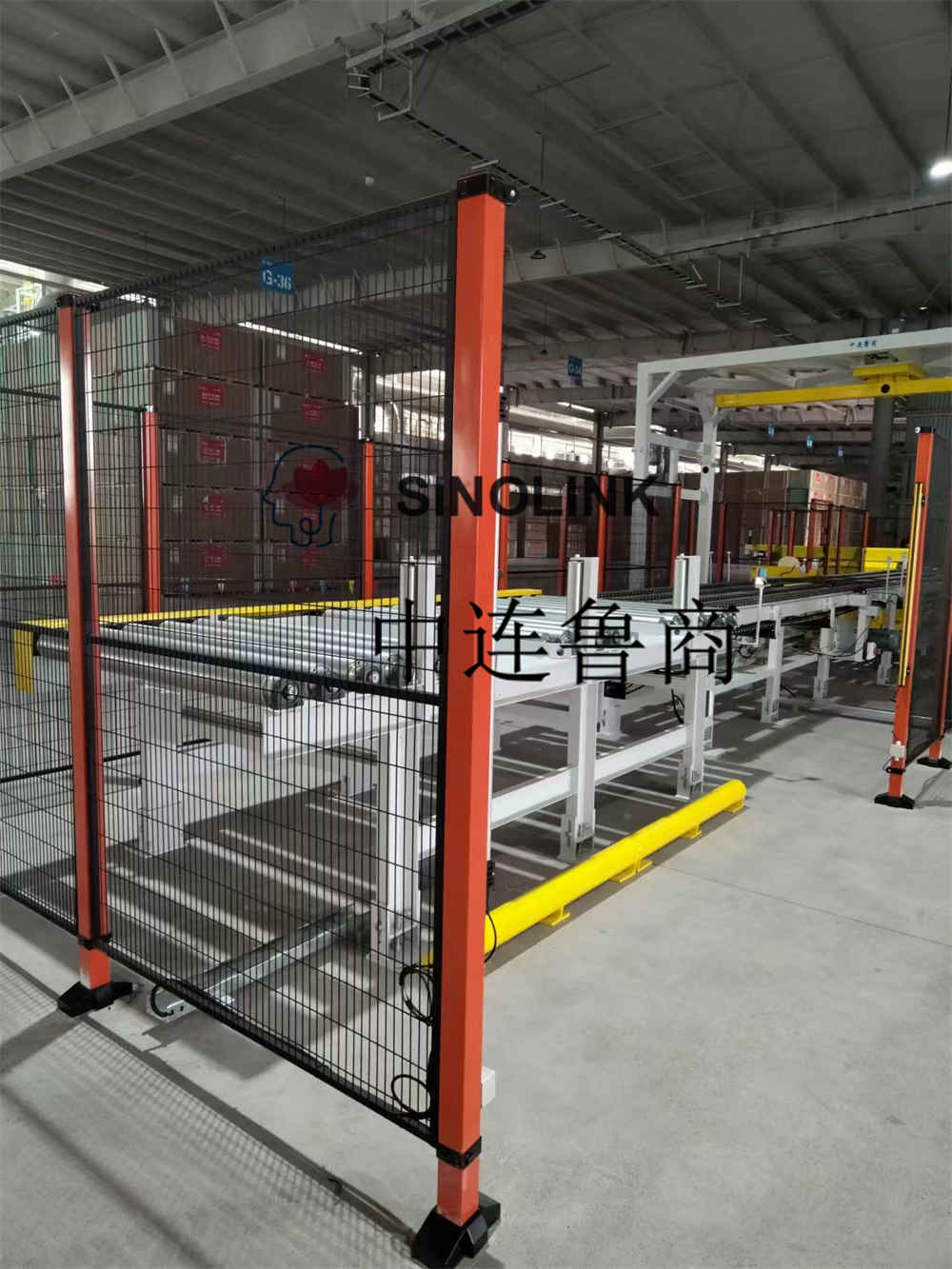

5.14 ライトカーテンを設置するには頻繁に立ち入る必要があり、表示用の表示灯があり、装置の周囲には標準の保護フェンスが設置されています。機器保護ネットには、必要に応じて安全ドア開口部の自動シャットダウン機能が装備されており、フィルム交換と生産の安全性と信頼性を確保するために手動でリセットする必要があります。フォークリフトのプレート位置には、ロープスイッチリセットと手動リセットボタンの 2 つの機能が装備されている必要があります。

5.15 すべてのエネルギー源（電気エネルギー、位置エネルギー、機械エネルギーなど）には、ロックおよび検証装置が装備されている必要があります。

5.16 モーターなどの動力ユニットの中央には、安全柵の外側に配置されたロック可能な遮断スイッチが装備されています。

5.17 現場の操作位置および積み下ろしレベルに非常停止ボタンを設置する

5.18 電気制御キャビネットには主電源安全ロック スイッチが装備されており、フェンスの外側のアクセスしやすい位置にあります。

5.19 各モーターには電流過負荷保護があり、電気キャビネットのパネルにはリセット ボタンがあり、ボタンには状態を表示するライト ディスプレイが付いています。

5.20 装置の動作中に非常停止ボタンまたは安全ドアが開くと、装置は直ちに動作を停止し、安全ドアまたは非常停止がリセットされると装置は動作を再開します。

5.21 装置のプロセスシーケンスまたはプログラムに異常がある場合、自動的に実行することはできません。装置を手動で空にした後、リセットボタンを設定して装置の初期状態を復元し、動作を継続する必要があります。

5.22 タッチスクリーンに監視画面を設定して、現場のセンサーまたは安全装置のトリガーステータスを表示します。

5.23 素材を変更する場合、ボタンを使用して位置をボタン 1 つでリセットできます。

5.24 ストレッチフィルム回転装置またはすべての装置（トランキング、トレイなどを含む）は、動作中の静電スパークを防ぐために、装置、フランジまたはソフト接続部品、または回転可動部品のブリッジを含む効果的な接地を考慮する必要があります。

5.25 装置を頻繁に操作する必要があるか、メンテナンスポイントが 2 メートルを超える場合は、常設プラットフォームとして設計する必要があり、プラットフォームには高さ 1.1 メートルの保護フェンスとベースボード機能を装備する必要があります。 。プラットフォームの上下のはしごが 2 メートルを超える場合は、ケージを取り付けなければなりません。また、はしごの入り口にはリバウンド可能な落下防止ドアを設置する必要があります。

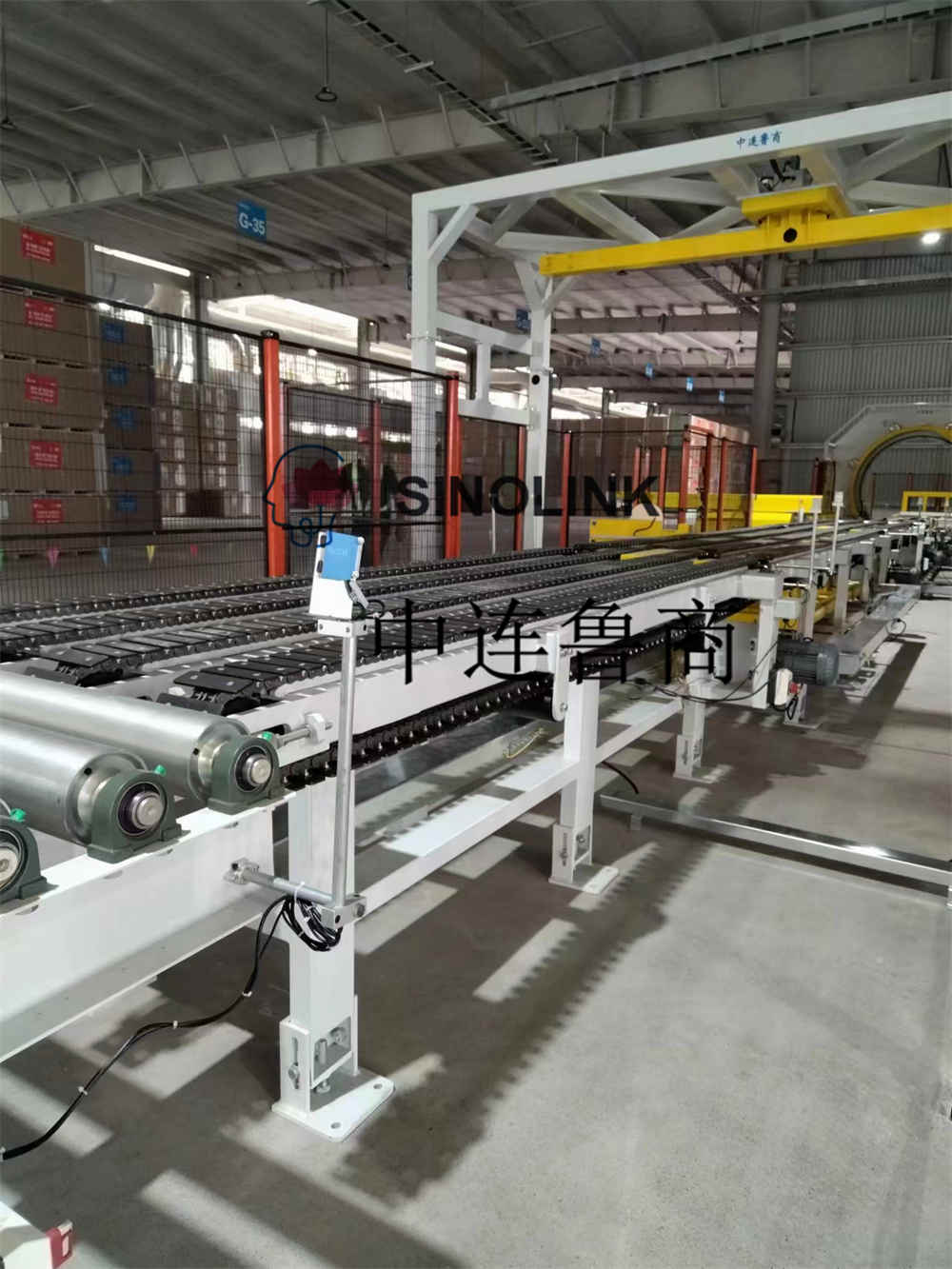

5.26 上プレート位置のローラーコンベア中央のフォーク歯溝の幅は 40cm、内歯車の間隔は 65cm です。

主なコンポーネント構成

モーター減速機：SEW（ドイツブランド）

インバータ：Siemens（ドイツブランド）

PLC：シーメンス（ドイツブランド）

低圧電化製品：Siemens/Schneider（ドイツブランド）

近接/光電スイッチ：SICK（ドイツブランド）

空圧機器：SMC（日本ブランド）

電源ケーブル：国家標準ブランド製品。

さらに詳しい情報や特別なご要望がございましたら、いつでもご連絡ください。お客様に合わせて設計およびカスタマイズできます。
