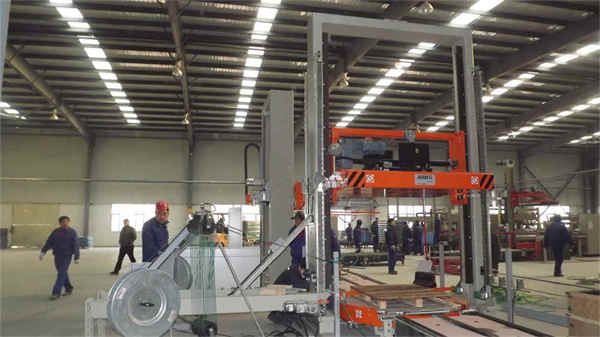

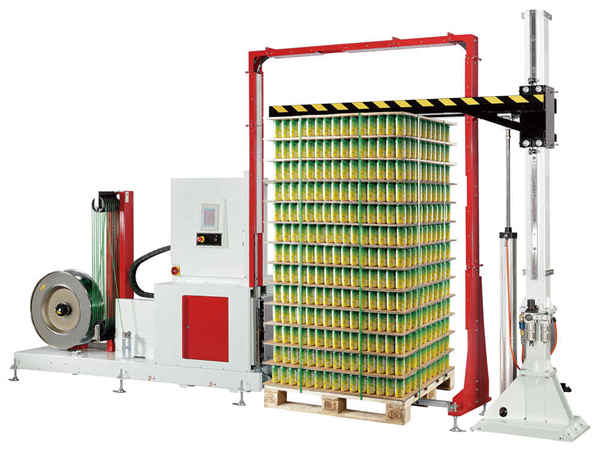

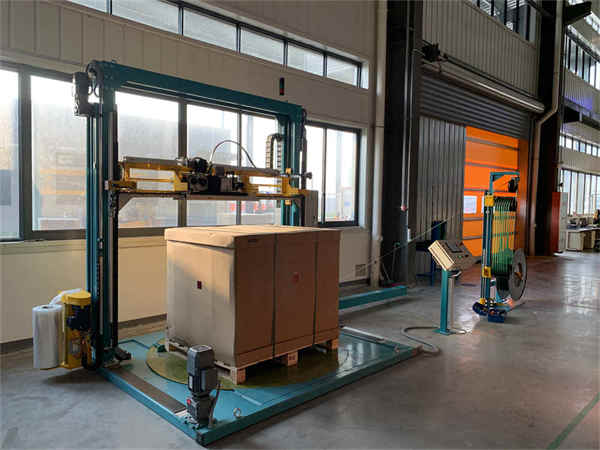

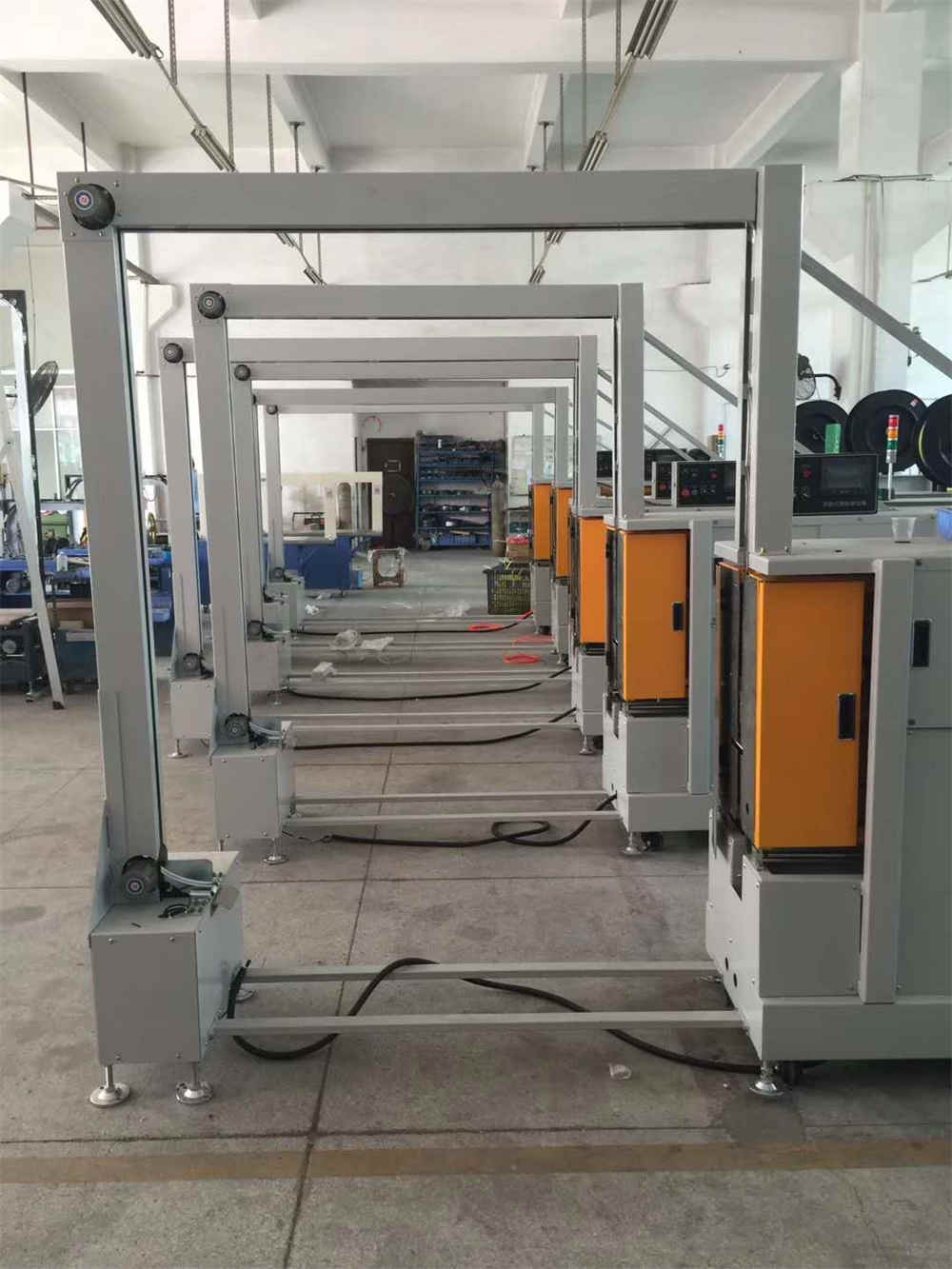

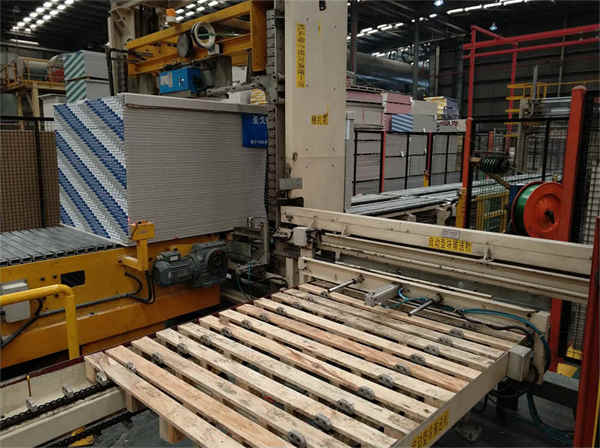

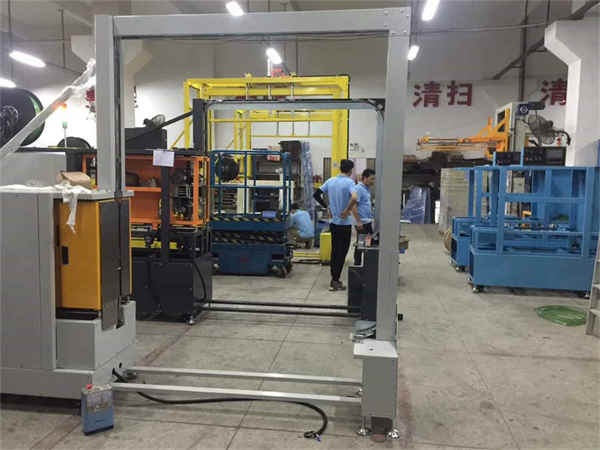

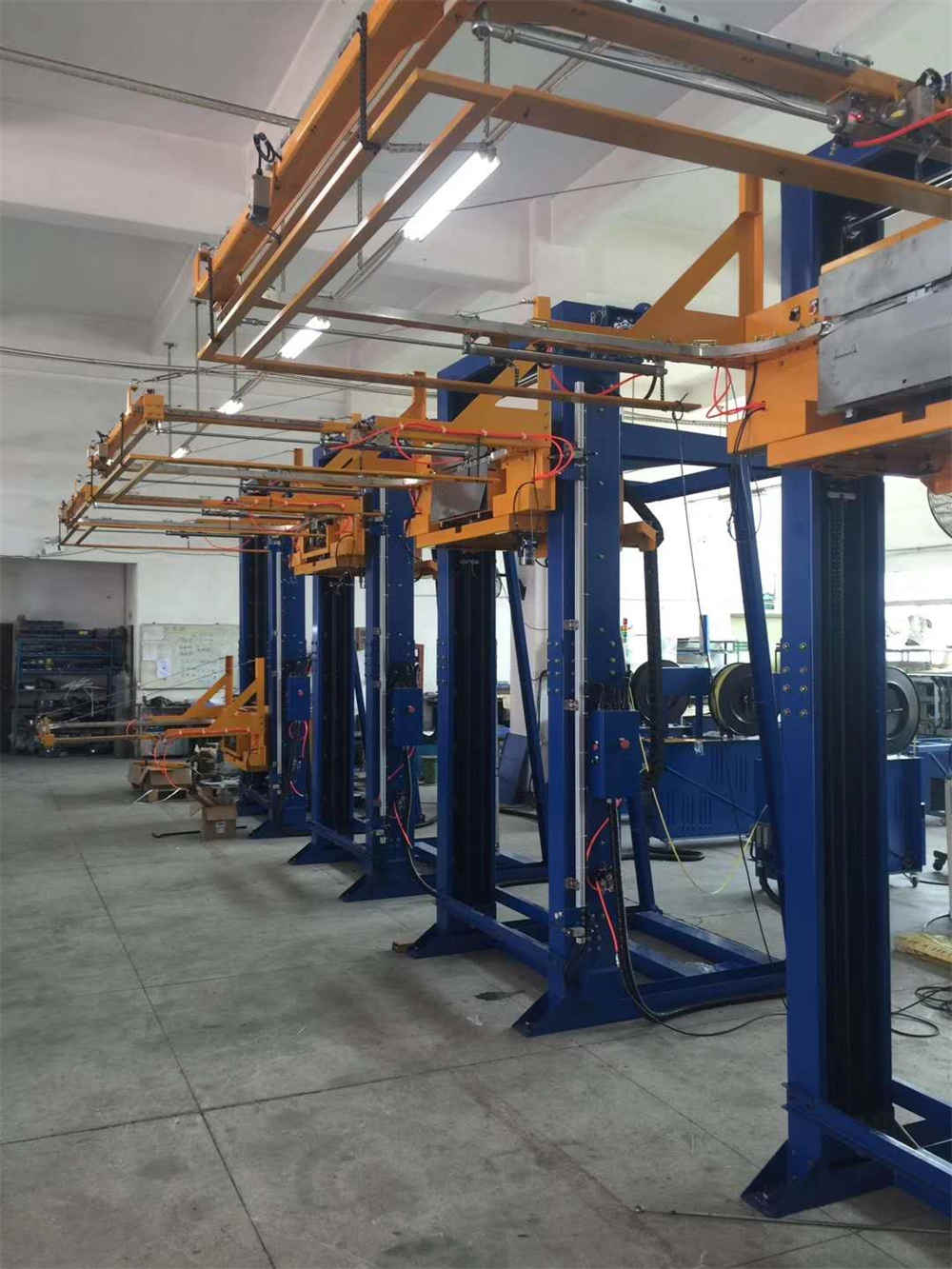

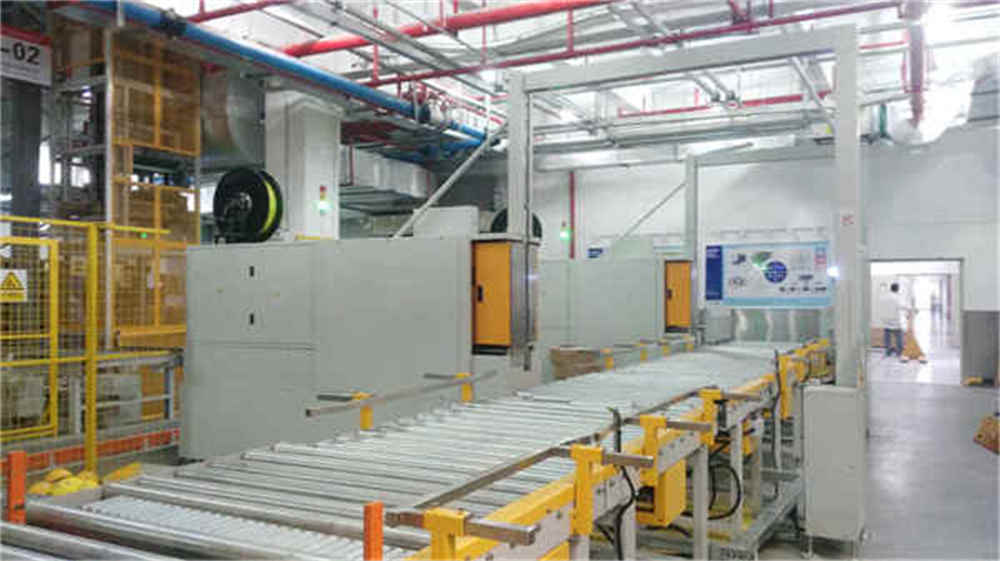

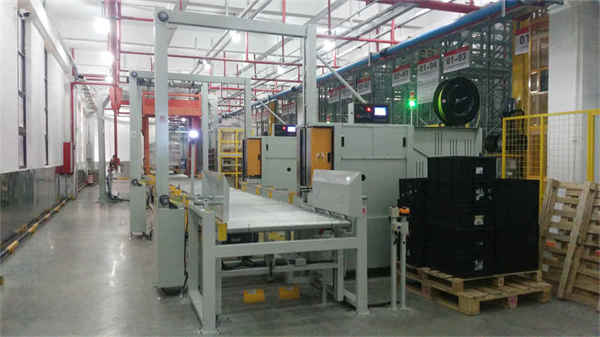

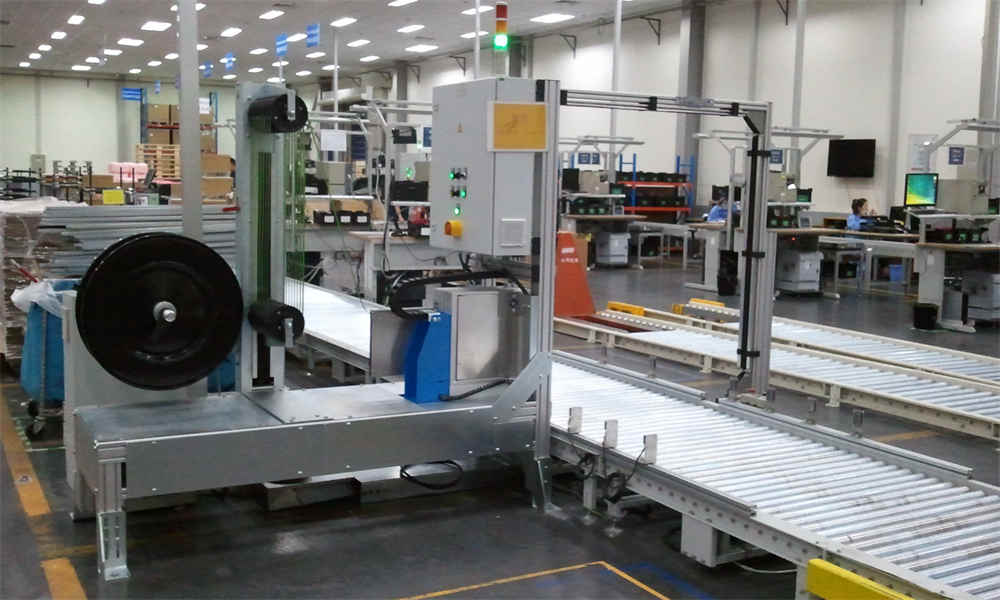

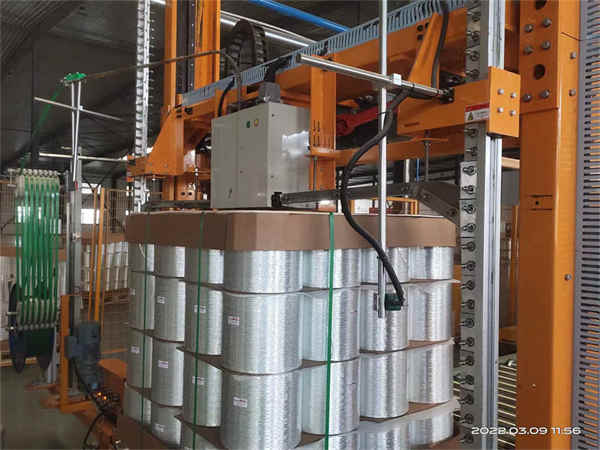

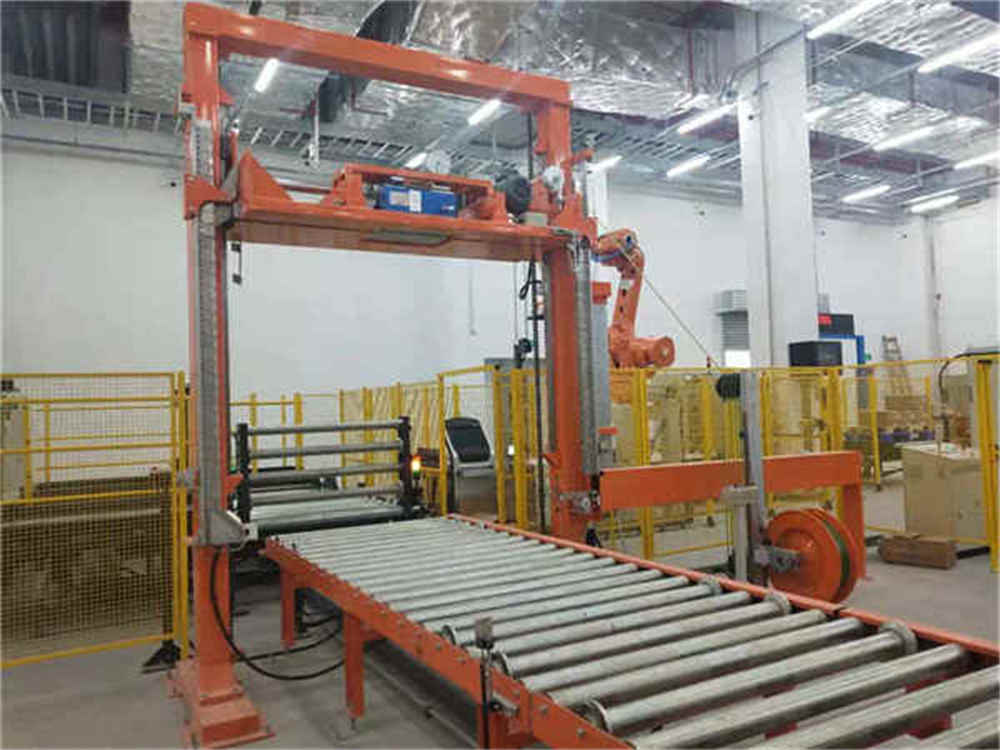

全自動垂直パレットストラップ

パレットの 2 x 0 ストラップによる垂直ストラップ

パレットを含む積荷寸法 (長さ x 幅 x 高さ):1200 ～ 2280 mm 長さ x 1200 ～ 2000 mm 幅 x  650～2200mm H（要確認）。

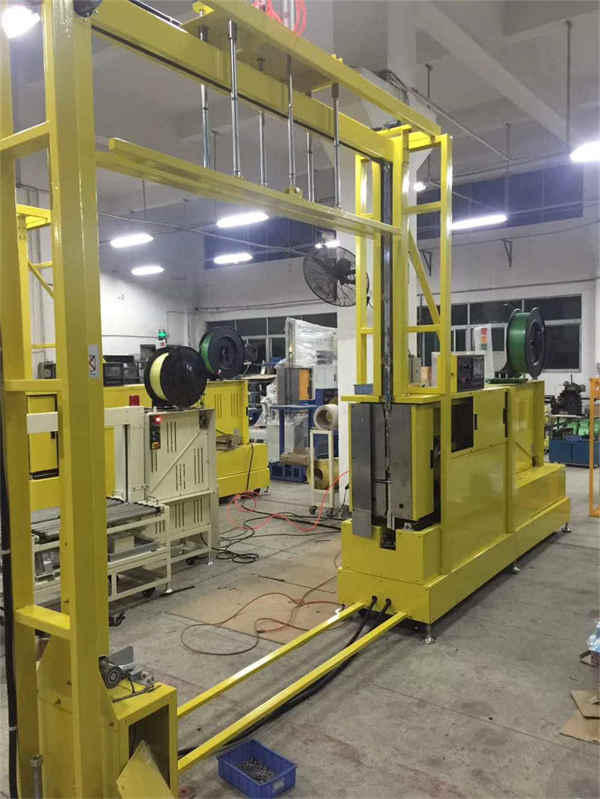

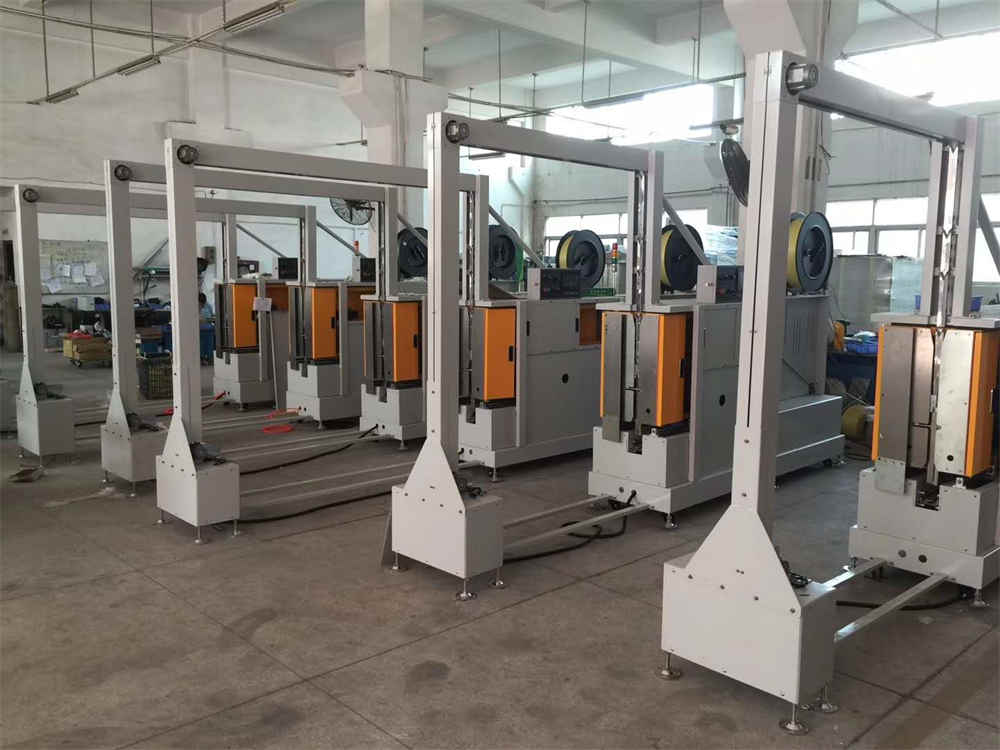

縦型結束機 の主要コンポーネント

1.  2 本の支柱とクロスビーム、垂直キャリッジ ガイドとチェーンを備えた基本的な機械フレーム

2. ラック モジュール、キャリッジ ガイド システムにより 2 つのカラム間で移動可能

3. ギヤードブレーキモーター付きキャリッジ駆動

4. ストラップ トラック (シュート) フレームは溝付きアルミニウム プロファイルで作られ、機械フレームに固定されています。

バネ仕掛けの短いフラップにより、どの高さでもストラップを送り込むことができます

5. ランスシステム、パレットの隙間にストラップを取り付けるため、セクションの高さ 80 mm

6. ストラップテンションイコライザーを備えたストラップヘッドへの接続

7。 コントロールパネルによる縦型結束機の取り扱い、Cyklopタッチパネルサイズ7インチ、カラーディスプレイで表示される機械の状態。

全自動垂直パレットストラップの操作手順:

1. パッケージは集中してバンド掛け位置に搬送されます。

2. お客様の制御システムから垂直結束機に無電圧信号が与えられます。

3. ランスシステムを前進させてストラップトラック (シュート) フレームを閉じます。

4. 結束ヘッドを備えたラック モジュールがパッケージ表面上に下方向に移動します。 の ストラップはトラックに沿って送られます。

5. 結束サイクルが開始されます。ストラップを引き戻し、張って密閉し、切断します。 バックランスシステムの移動によりストラップトラック（シュート）フレームを開きます。  ストラップヘッドを備えたラックモジュールがベース位置に戻ります。

そうであれば、パッケージを次のバンド掛け位置に輸送し、バンド掛け手順を繰り返します。

プログラムが完了すると、機械は無電圧信号をコンベア制御システムに送り返し、荷物を機械から運び出します。

技術データ 全自動垂直パレットストラップ:

1. 電源：   3/ N、PE、(中性線 = 耐荷重)（

2. 制御電圧：DC24V

3. 定格電力: 最大3.0kW

4. 機械の総重量: 約。 800～1.000kg

5. 周囲温度制限:  + 5 °C ～ + 35 °C

6. コンベアシステムの高さ: コンベアシステムの上端ローラー/チェーン最小最大180mmまで800mm

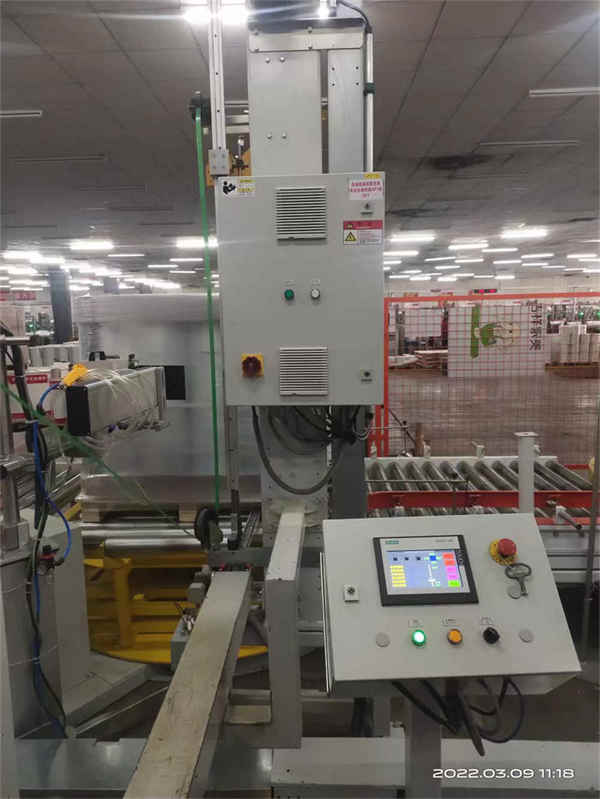

コントロールパネル：

位置： ケーブルセットの長さは5m以内で自由に選択可能

寸法: 身長：  1.060 mm (キャビネットベースを含む)  1,060; 幅: 600 mm; 奥行き: 480 mm;

規制: VDE 0100/0113、EN 60204 に準拠、保護クラス IP 54

PLC: シーメンス S7

ボルトフリー信号による制御システムとのインターフェース (2入力/3出力)

入力:

1. 緊急オフ、2チャンネル

2.結束機をリリースする

3.結束機をスタートします

出力:  1.緊急オフ、2チャンネル

2.リリースコンベア・結束機の基本位置

3. コンベアを開始 – 結束作業が完了

4. 一般的な故障

ペインティング：

マシンベースフレーム: RAL 5003、サファイアブルー

ストラップガイドモジュール: RAL 7035、ライトグレー

標準コンポーネント:   RAL 7035、ライトグレー

コントロールパネル:RAL 7035、ライトグレー

標準コンポーネント (ストラップ ガイド ユニット、ヘッド移動装置、結束ヘッド) は、塗装された RAL 7035 でのみ入手可能です。

縦型結束機の標準コンポーネント

機械部品

キャリッジとランスの駆動:

温度: - 10 °C ～ + 40 °C

モーター：保護IP 54付き、 温度クラス ISO B                                ペイント:RAL 7031

キャリッジのガイドレール： アクラ

ベアリング: さまざまなサプライヤー (INA-Schaeffler、Sankyo、Igus など)

ドライブチェーン:DIN 8187-1に準拠

電気部品

周囲温度: + 5 °C ～ + 35 °C

PLC: シーメンス S7

操作:タッチパネル、サイズ7インチ、カラーディスプレイ

制御要素: シュナイダーエレクトリック

マスタースイッチ:Sälzer

リレー非常停止：ルーゼ

リレー:シュナイダーエレクトリック

接触者: シュナイダーエレクトリック

モーターコンタクタ:シュナイダーエレクトリック

周波数コンバータ:シュナイダーエレクトリック

ヒューズ: シーメンス

ターミナル：フェニックス（フェザー）

近接スイッチ：IFM、プラグ接続

リミットスイッチ:シュナイダーエレクトリック、プラグ接続

ストラップディスペンサー KA5

重量中立ストラップの巻き戻し

大型ストラップ収納可能。

格納されたストラップの制御された、曲がらない巻き取り。

摩耗のないストラップ巻き取り

メンテナンスの手間がかからない電磁ブレーキ

統合されたストラップエンド信号。

ストラップヘッドテクノロジーに理想的に調整されています。

技術データ
