2 、ターンテーブルアームラッパーの主な技術データ:
2.1 技術日付:
1. マシンベアリング: 2000Kg (最大)
2.包装効率:30荷重/時間(最大)(2層包装で計算)(10000本/時間)
3.コンベアラインの速度: 140mm/s
4. 搬送面高さ:500mm(未定)
5. ロッカーアーム速度: 15rpm (最大)
6.総電力:~3KW
7.動作重量: 2000Kg
2 .2、梱包材
ストレッチフィルム:コアの3インチ直径、幅500mm、フィルムの直径は260mm、フィルム厚さ:20-35μm
2 .3、サイトの準備
圧縮空気源:
1. 使用電圧:AC380V/三相5線式/50Hz
2. 空気消費量: 1000 ml/min、油や水は不要
3. 空気圧使用圧力: 0.5~0.6MPa
4.総電力: ≈ 3kw
3 、供給範囲
3.1 回転アーム式フィルム包装機(1台)
3 .1.1 回転アーム駆動系(1式)
1. ブレーキ付きモーターの可変周波数速度調整。
2.ロッカーアーム減速機:国内有名ブランド
3.電力: P = 1.1KW
4.ロッカードライブ用ブレーキ付き可変周波数速度調整
5.ロッカーアームガイド。
6. ロッカーアームの両端には、2 つの固定位置と移動制限位置が装備されています。
3.1.2 フィルムキャリッジパーツ(1セット)
1. フィルムキャリッジは持ち上げにチェーンドライブを採用しており、安定性と信頼性が高いです。
2. フィルムキャリッジ昇降駆動減速機モーター:タービンウォーム減速機;
3. モーター出力: 0.37kw;
4. フィルムキャリッジ延伸比:1:2.5
5. リフティング減速機モーターブランド:中国の有名なブランド
3.1.3 主要構造部品(1セット)
1. ラックはガントリー型 4 列角管鋼構造で、材質は Q235 プロファイルです。
2. フレーム上部にはドライブブラケットが装備されています。
3. ロッカーアーム部品は旋回リングを介してロッカーアームフレームに固定されています。
3.1.4 安全ガード固定具(1セット)
1. マシンラック部品 安全保護装置と保護ネットが装備されており、保護ネットのドアロックは装置と連動しています。安全ドアが開くと、機器は動作を停止します。
2. 防護ネットサイズ 3900mm(L)X3640mm(W)(図面による)
3. 装置が動作した後、停止位置は左下端にあり、保護ネットドアは右下端にあります。
4. ドアプロテクターはプラグ式スイッチを採用。
3 ・1・5フィルムキャリッジ(1セット)
1. フィルムキャリッジに光電スイッチを搭載し、荷物の高さを自動検知します。
2. ACモーター出力容量:0.37KW;
3. 延伸比:1:2.0、フィルム送り速度調整;
4. フィルム切れがない場合、スイッチに近づくとモーター駆動が機能します。
5. フィルムキャリッジ追従機構。
6. フィルム 馬車の フィルム給送アームが回転し、近接スイッチによりフィルム給送モーターの起動・停止を制御し、フィルム給送の追従を実現します。
3.1.6 オートフィルム貼り付け&カット(1セット)
空気圧 システム:AirTAC
3 . 2 空気圧システム
空気供給:ユーザーが用意します。
パーツ:AirTAC。
3 . 3 安全金具:
1. 回転アーム起動とコンベアラインが連動します。
2.ナイロンリングリフレクターの安全保護原理。
3.反射板光電スイッチ保護:走行方向に物体があるとナイロンリングが変形し、反射板がずれて光電スイッチが信号を失い機械が停止します。反射板と光電スイッチの間に隙間があると光電スイッチが信号を失い、機械が停止します。
3 .5:電気系統
1. PLCプログラマブル制御;
2. タッチスクリーン操作、巻き上げ層と時間を設定できます。
3.光電スイッチは自動的に商品の高さを感知できます。
4. 回転リングドライブ、正確な位置決め。
5.デジタルパラメータ設定:カンチレバー回転速度、メンブレンラック昇降速度、メンブレンラックアウト速度。
6.機械には、包装システムの動作をより確実にするために、自動、手動、サイドスイッチ機能が装備されています。
7. 機械動作時に警告灯が点灯します。
4 、主要な電気部品と予備部品
コンポーネント名 |
ブランド |
PLC |
シーメンス |
タッチスクリーン |
シーメンス |
インバータ |
テーラー |
光電スイッチ |
パナソニック |
近接スイッチ |
オムロン |
サーキットブレーカー |
テーラー |
ミニサーキットブレーカー |
テーラー |
コンタクタ |
テーラー |
電磁弁 |
標準構成: YADEKE |
シリンダー |
標準構成: YADEKE |
ロッカー 減速モーターの駆動 |
中国の有名ブランド |
マスターデバイス |
テーラー |
ボルトおよびその他の留め具 |
グレード8.8 |
DC24V-3A 電源は別途用意し、DC 電源として Mingwei を選択します。 |
5 、技術サービス:
設置(中国) :
当社のフィールドエンジニアがお客様の工場に派遣され、設置とテスト運転が行われます。現場での十分な準備を行ってください。
研修(中国)
私たちはあなたの担当者に機械の操作と修理を訓練し、通常は 1 時間で問題を解決できる高度なレベルに到達できるようにします。
保証(中国)
1年保証。

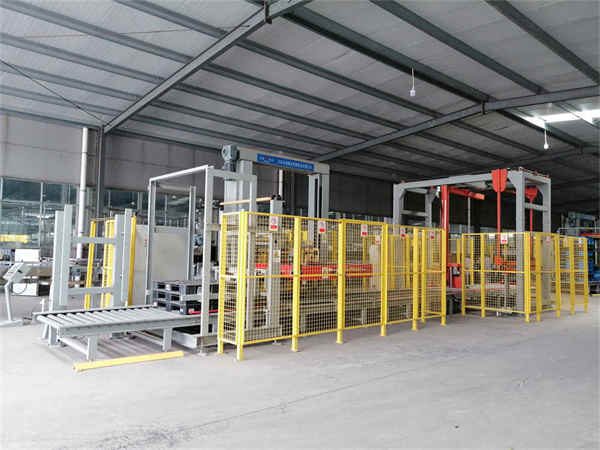

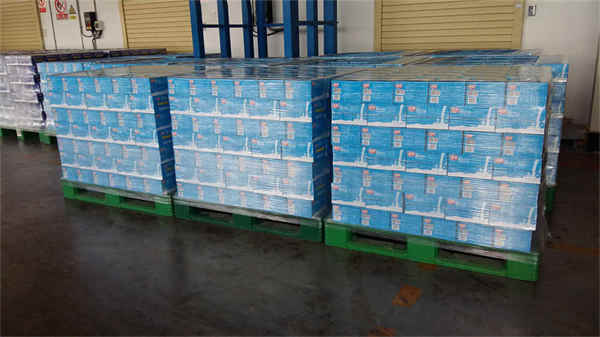

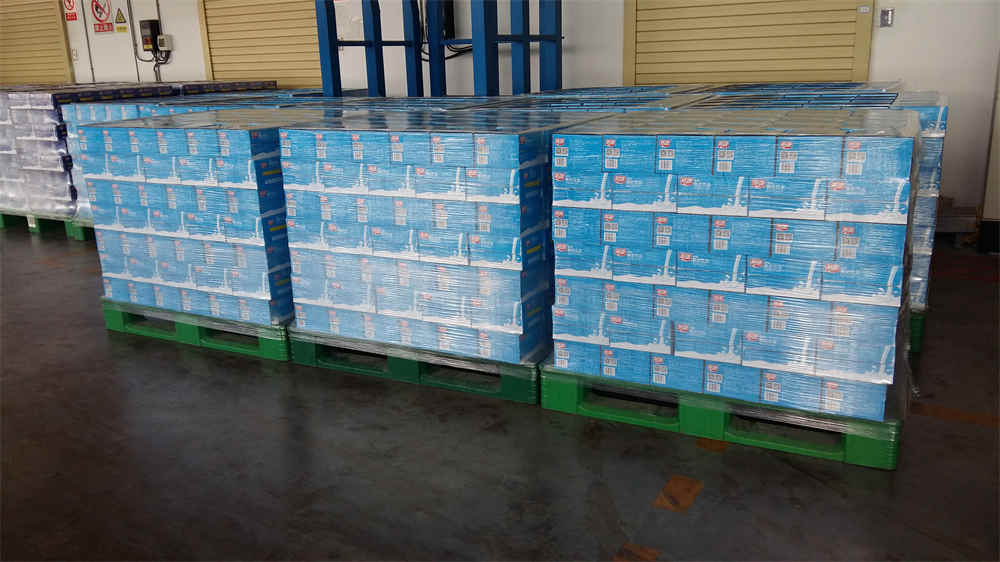

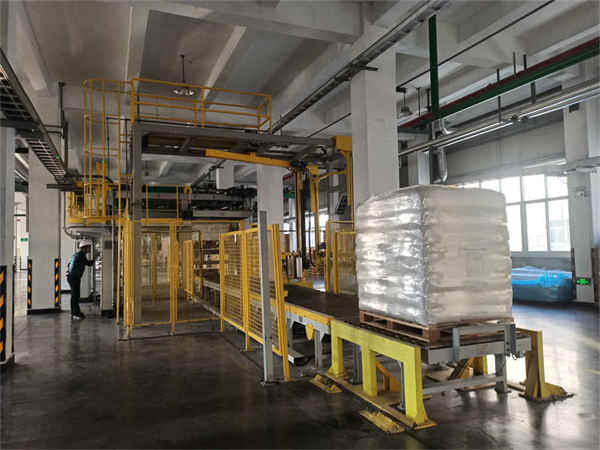

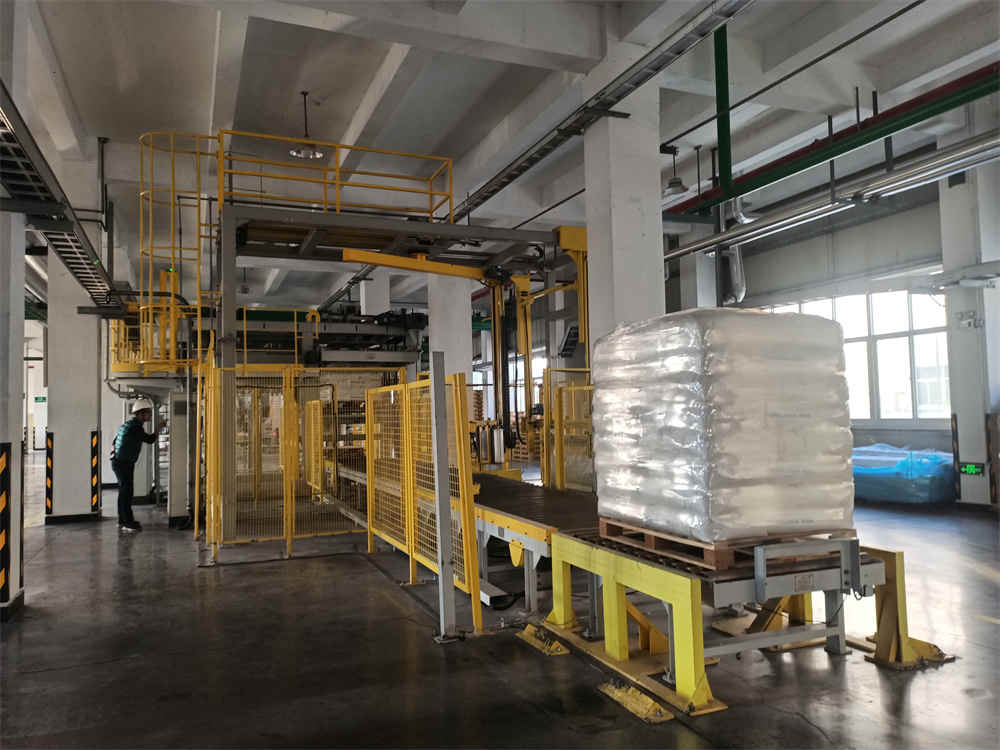

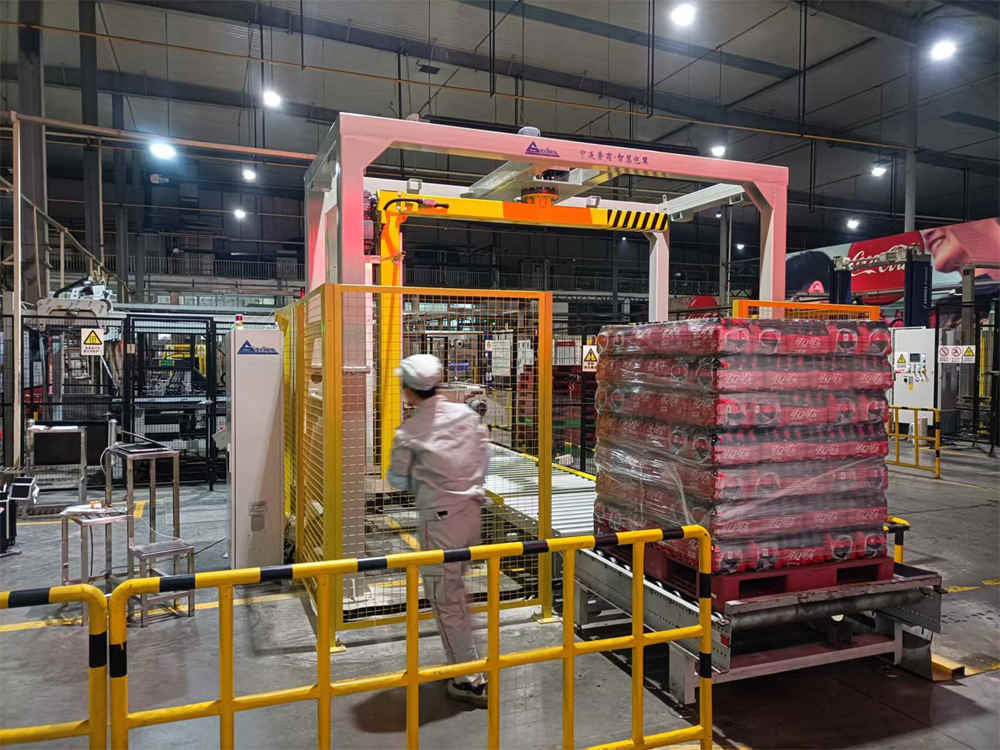

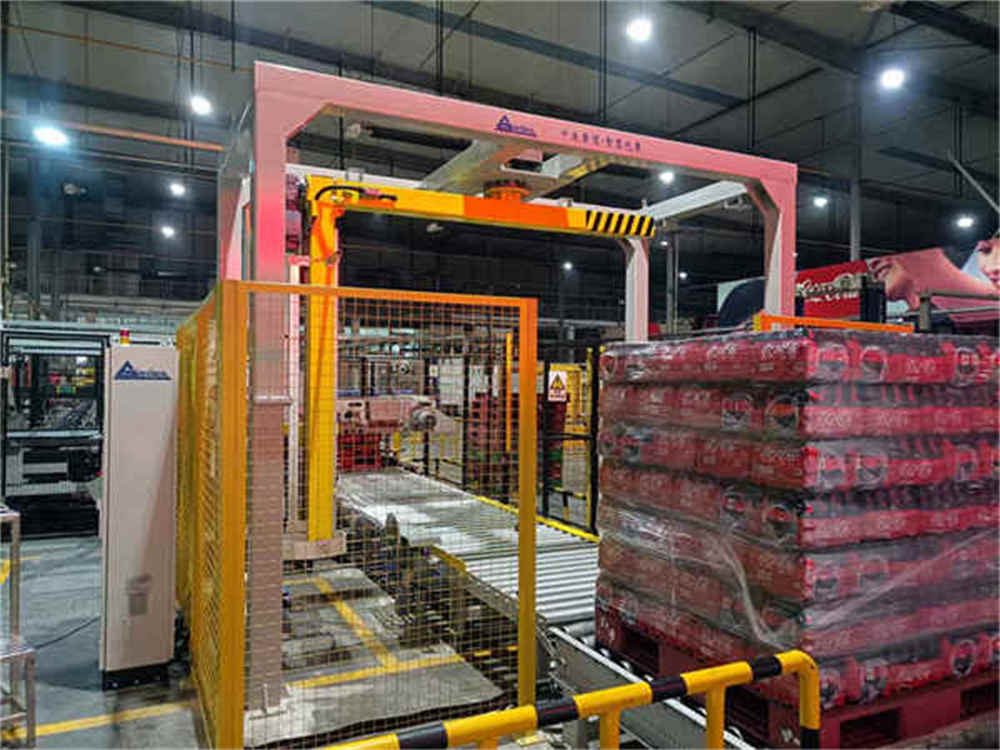

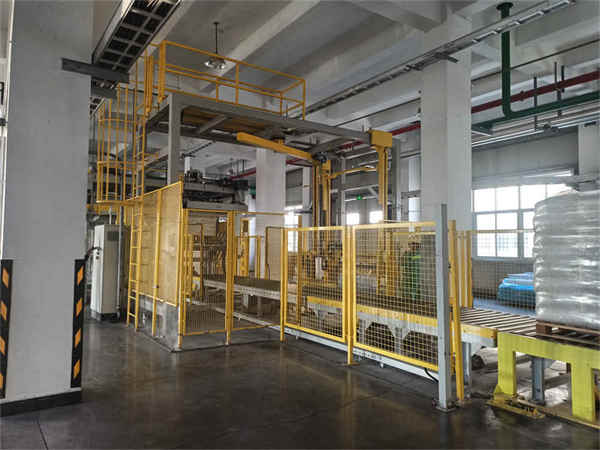

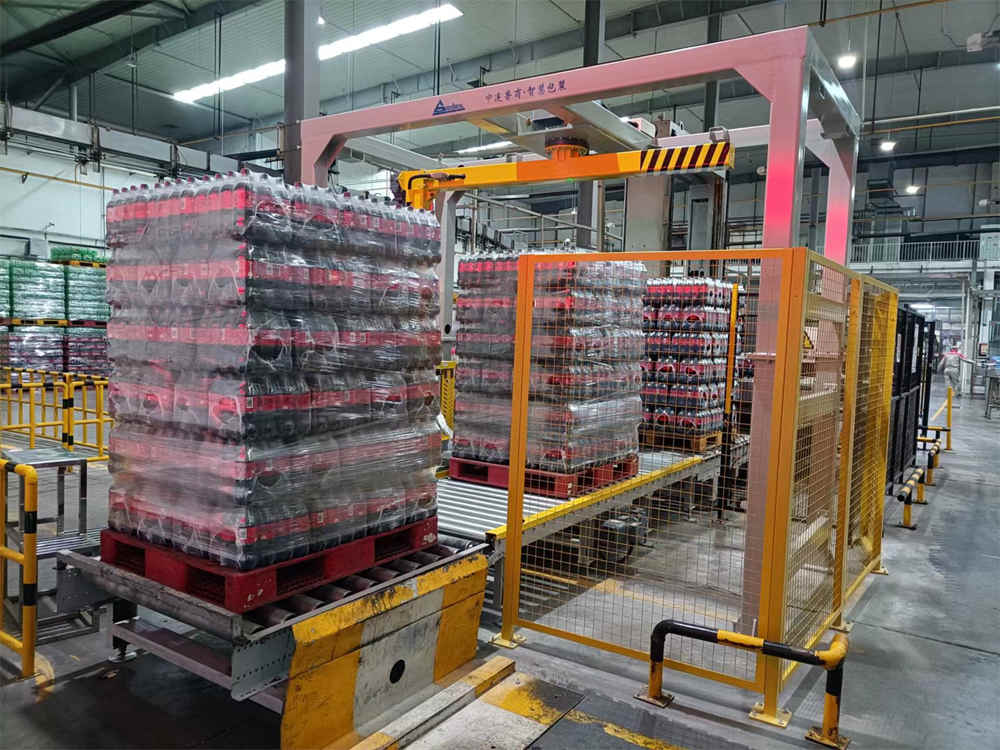

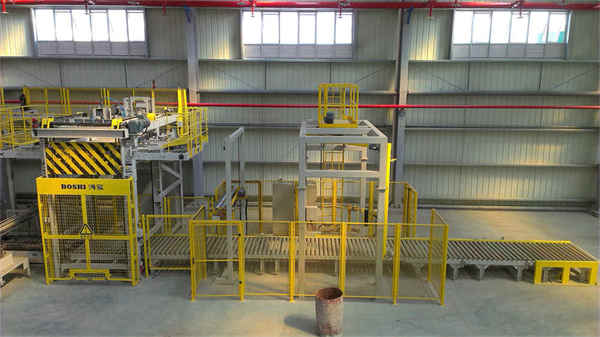

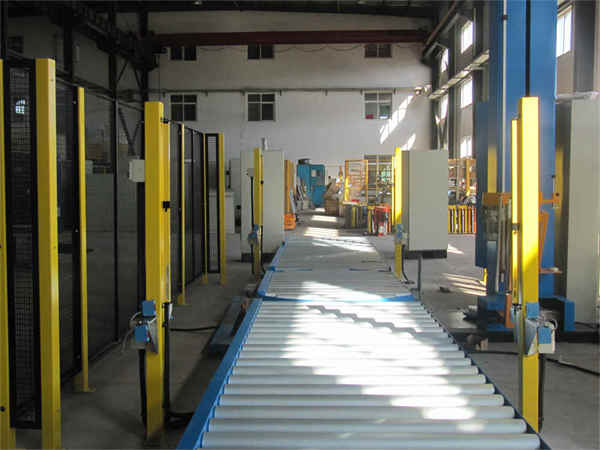

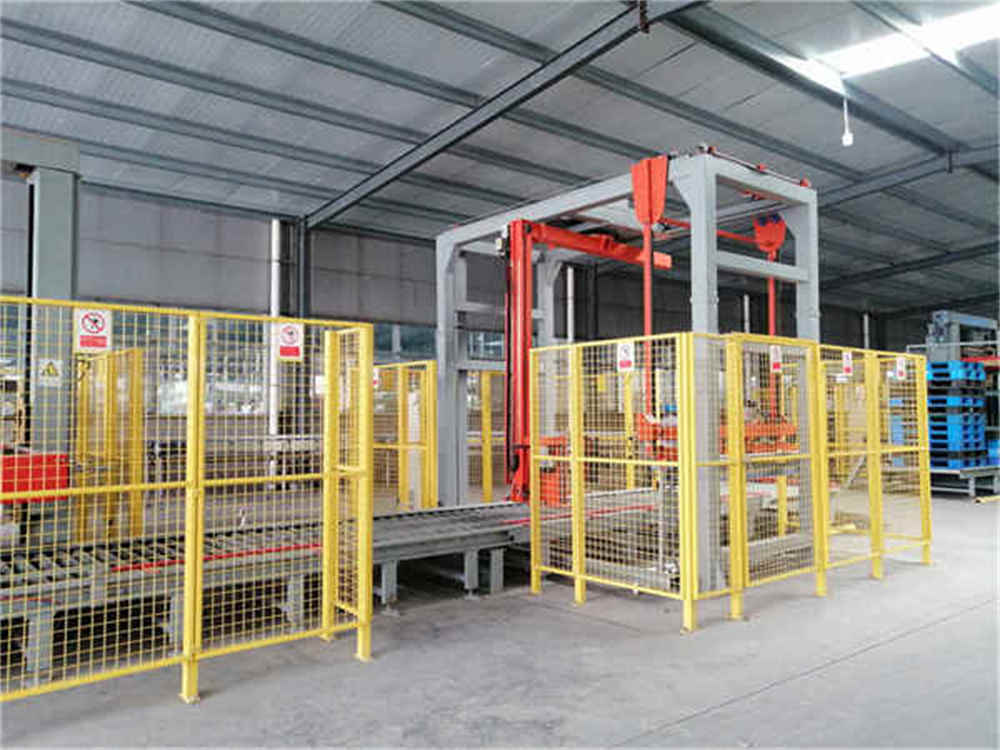

マシンのパッケージング効果の画像 ( 参考のみ):
詳細については、いつでもお問い合わせください。
